Telar de Chorro de Aire YC700

Solicite un presupuesto

Nosotros: http://machinery-weaving.com.ar/1-2-yc700-air-jet-loom.html

Sistema de Tejido por Aire; Máquina de Tejer a Chorro de Aire; Maquinaria para Tejeduría; Telares sin Lanzadera

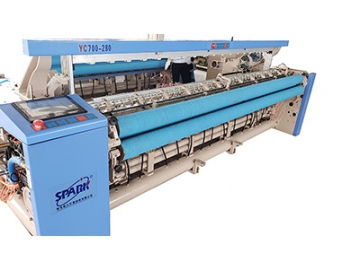

Los telares de chorro de aire o máquinas de tejer a chorro de aire YC700 son telares especiales para la producción de tejidos de fibra de vidrio. Este modelo de telar, fue desarrollado teniendo como base el telar de chorro de aire YC600, tiene una estructura muy sólida y duradera y un sistema de batido/golpe de peine de peso balanceado con soporte múltiple. Para satisfacer las necesidades de la producción de tejidos de fibra de vidrio, se modificó el porta-hilos y se le añadió un cortador de hilo especial y un dispositivo de succión de aire. El telar de chorro de aire YC700 es adecuado para la producción de materiales de aislamiento térmico, tela ignífuga, sustratos de PCB aislante, etc.

Características

El porta-hilos ha sido modificado para cumplir con las necesidades de tejido de fibra de vidrio.

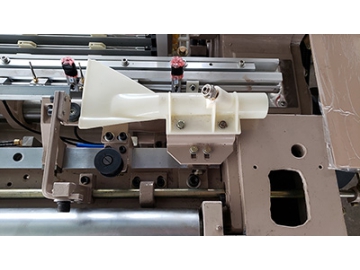

Este telar cuenta con un cortador de hilo especial y un dispositivo de succión de aire.
Equipado con una válvula solenoide de alta velocidad de respuesta rápida y un sistema de control de inyección de aire optimizado, que reducen el consumo de aire en un 35%.

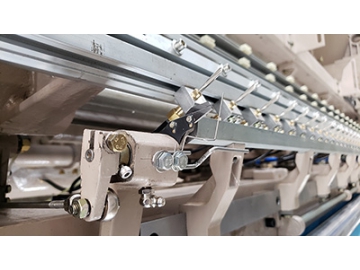

El sistema de inserción de trama de alta velocidad está compuesto por una boquilla principal, boquilla oscilante y boquilla secundaria TOYOTA 810.
Están disponibles diferentes tipos de enrollado y desenrrolado para cumplir los diferentes requerimientos de producción de nuestros clientes, tales como desenrollado y enrollado electrónico, desenrollado y enrollado mecánico, etc. En cuanto al mecanismo de movimiento de calada de cigueñal, leva, dobby o jacquard electrónico son opcionales.

Especificaciones

Item		Especificaciones	Piezas de repuesto
Ancho del urdimbre	Nominal	150, 170, 190, 210, 230, 250, 280, 340, 360, 390
Ancho del urdimbre	Efectivo	Nominal: 0~60cm (150-250) 0~80cm (>280)
Rango de tejido		Fibra de vidrio
Seleccion de trama		1, 2, 3, 4 & 6 Colores
Motor	Modo de inicio	Arranque rápido
		Presionar el botón de inicio/parada para reducir la velocidad hacia adelante/atras
		Botón interruptor operado a dos manos
	Potencia	2.8kw, 3.0kw, 3.7kw, 4.5kw, 5.5kw
Inserción de trama	Método	Boquilla principal Boquilla oscilante Boquilla auxiliar Peine de golepo en tipo U	WBS (Sistema de freno de trama)
	Control	Boquilla auxiliar de alta frecuencia importada/ programa de control computarizado
	Boquilla auxiliar	Boquilla auxiliar de flujo integrado
	Alimentador	Alimentador de bobina de hilado con control eléctrico	Dispositivo de prevención contra abultamiento
Batido/golpeo	Movimiento de batido/golpeo de peine	Caja doble con baño de aceite tipo 4-varillas/ 6 varillas/ movimiento de golpe eccéntrico
		Sistema de batido/golpeo sólido
		Equipado con múltiples bases de apoyo y contrapeso
Movimiento de calada		Movimiento de calada de cigueñal/plano
		Movimiento de calada de leva
		Movimiento de calada de jacquard electrónico
		Movimiento de calada dobby	Movimiento de calada dobby superior
Desenrollado		Desenrollado servo eléctrico	Plegador de urdimbre doble
		Barra trasera doble
		Desenrollado negativo/positivo
	Diámetro de brida	800, 914, 1000 mm
Enrollado	Enrollado	Enrollado servo eléctrico/ mecánico
	Enrollado de tela	Enrollado interno (Máx. 600mm)/ enrollado externo
	Templazo/templero	Superior/ inferior
Formación de orillos		Orillo doble por engranaje planetario/eléctrico
Lubricación		Para piezas de transmisión principales: tipo baño de aceite; y para las otras piezas lubricación centralizada
Dispositivo de parada	Rotura de trama	Sensor doble reflectante W1, W2
	Rotura de urdimbre	Sistema de control de detección de rotura de trama, pantalla LED
	Otros	Parada de hilatura de orillos / rotura de hilatura
	Visualización de parada	Pantalla, luces de parada multifunción
Cortadora de trama		Cortador electrónico, mecánico
Sistema de control eléctrico		Pantalla táctil VGA grande de alta resolución, placa base DSP, conexión WIFI
