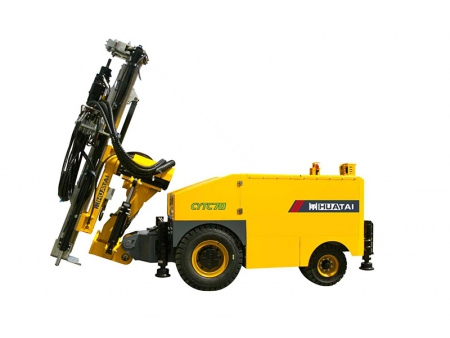

Jumbo hidráulico de perforación, HT70-B
Solicite un presupuesto
El jumbo hidráulico para perforación tipo micro HT70-B es un equipo de perforación de pozos de profundidad media a profunda, diseñado para túneles subterráneos de sección pequeña. Es adecuado para perforar pozos paralelos verticales o inclinados, así como barrenos de voladura en abanico.
El jumbo hidráulico para perforación está equipado con dos púas estables, un indicador de ángulo de alta precisión y una consola de control remoto ergonómica. Combinadas con una perforadora hidráulica eficiente, estas características facilitan operaciones de perforación seguras, precisas y confiables. El brazo de alta estabilidad proporciona un posicionamiento preciso y una alta precisión de perforación, lo que ayuda a reducir la dilución del mineral.
| Jumbo hidráulico para perforación | Sección transversal adecuada | 2800×2800 - 4000×4000mm |
| Dimensiones (Lx An xAl) | 4150×1400×2200mm | |
| Distancia al suelo | 280mm | |
| HT70B(CYTC70B) | Radio de giro mínimo | Interior 2100 mm / Exterior 3500 mm |
| Gradeabilidad | 14° | |
| Peso total | 5500kg | |
| Perforadora hidráulica RC2200 | Potencia de percusión | 21kW |
| Frecuencia de percusión | 55Hz | |
| Presión de impacto | 200bar | |
| Sistema de rotación | Rotación independiente | |
| Velocidad de rotación | 0-285r/min | |
| Par rotatorio máximo | 720N.m | |
| Sistema de alimentación | Longitudes de alimentación | 2550 / 2770 / 3000mm |
| Rosca de varilla de perforación | T38 / T45 | |
| Longitud de la varilla de perforación | 800 / 915 / 1220mm | |
| Peso del alimento | 800/950/1050kg | |
| Fuerza de alimentación | 13kN | |
| Capacidad de almacenamiento de varillas | 14 1 (T38) / 12 1 (T45) | |
| Sistema eléctrico RC2200 | Potencia total | 87.5KW |
| Motor eléctrico principal | 75kW | |
| Voltaje | 380V (optional) | |
| Compresor de aire | Modelo | GCU11 |
| Desplazamiento de aire (8 bar) | 1 m³/min | |
| Voltaje | 380V (opcional) | |
| Pluma | Carrera de compensación | 900mm |
| Ángulo de vuelco de alimentación | 180° | |
| Ángulo de inclinación | Adelante -30°, atrás 65° | |
| Peso de la pluma | 750kg | |
| Rango de agujeros paralelos | 1500mm | |
| Sistema hidráulico | Capacidad del tanque de aceite | 120L |
| Finura del filtro | 10μm | |
| Sensor | Sensor de presión diferencial para filtro de aceite hidráulico | |
| Bomba | Bomba de aceite manual | |
| Chasis | Oscilación del eje trasero | 7° |
| Neumáticos | Delantero: 8.25-10 | |
| Trasero: 6.5-10 | ||
| Tracción | Tracción delantera | |
| Dirección | Dirección de las ruedas traseras | |
| Freno | Freno de servicio/freno de estacionamiento |
- Alta precisión de perforación: El jumbo hidráulico para perforación está equipado con un sistema de perforación avanzado que ofrece un rendimiento líder en la industria gracias a su potencia máxima, control de presión de rotación antiatascos, protección contra impactos en vacío y un punzón hidráulico que absorbe la energía de retroceso. Estas características garantizan una perforación precisa y prolongan considerablemente la vida útil del equipo.
- Capacidad de perforación de rango completo: Diseñada específicamente para secciones transversales pequeñas, la consola de control remoto ofrece un funcionamiento cómodo y flexible con una cobertura completa de perforación. Permite perforar agujeros paralelos en un plano, agujeros laterales con ángulos y agujeros descendentes. El sistema de perforación también está equipado con una función antiatasco automática programada.
- Rendimiento de costes optimizado: Los componentes principales provienen de proveedores nacionales e internacionales reconocidos, que ofrecen un rendimiento confiable y una excelente compatibilidad, lo que garantiza la estabilidad general del equipo.
- Rendimiento potente: El jumbo hidráulico para perforación cuenta con un chasis estable de tracción en las cuatro ruedas con dirección articulada, lo que garantiza una gran potencia y una excelente capacidad de ascenso de hasta 14°. Gracias a su diseño compacto y estabilidad general, el jumbo puede desplazarse con rapidez y seguridad en túneles estrechos.
- Fácil mantenimiento: El jumbo presenta un diseño estructural modular que simplifica la instalación y el mantenimiento, y permite un fácil desmontaje y reensamblaje al transportar el jumbo al sitio subterráneo.
- Operación conveniente: El jumbo está equipado con una consola de operación móvil, lo que permite al operador trabajar desde un área segura mientras mantiene una visibilidad clara para agregar o quitar barras de perforación.
- Bajo costo de mantenimiento: El jumbo hidráulico para perforación está diseñado con diversos sistemas de protección y alarma, como alarmas de bajo nivel de aceite, alta temperatura del aceite, bloqueo de filtros y fallo de lubricación. Además, está equipado con herramientas de perforación importadas de alta calidad para garantizar una larga vida útil.
- Opciones de derivadores hidráulicos: Disponemos de múltiples perforadoras hidráulicas de alta potencia para satisfacer diversas necesidades de perforación y adaptarse a las diferentes condiciones físicas y mecánicas de la roca.
(Configuración estándar: perforadora hidráulica RC2200)
Posición de traslado

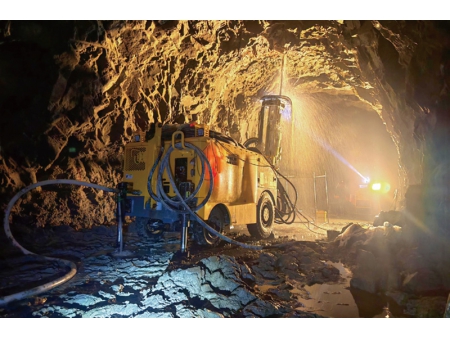

Posición de trabajo
