Centro de mecanizado CNC de 5 ejes, con cuatro mesas
//Maquinaria especializada para el trabajo en madera
Diseñado para realizar el mecanizado de componentes de madera, este centro CNC de 5 ejes cuenta con cuatro mesas de trabajo que permiten operar con eficiencia, precisión y versatilidad
- Longitud máx. de mecanizado680×800mm
- ServocontroladorCodificador de valor absoluto
- Interruptor/reléSchneider, Francia
- Dimensiones de la máquina (L x A x A)4500×3500×2800 mm

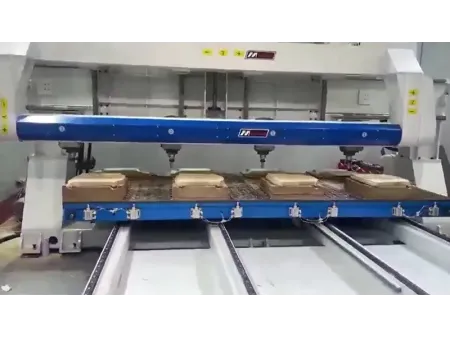

Este novedoso sistema de mecanizado está equipado con cuatro mesas de trabajo que pueden operar de forma independiente,permitiendo mantener un flujo de producción constante y de muy buen rendimiento. Mientras una mesa realiza el mecanizado, las otras se pueden utilizar para cargar o descargar piezas, optimizando así los tiempos sin generar interrupciones. Además, su capacidad para trabajar con las cuatro mesas en paralelo lo hace ideal para procesar componentes de gran tamaño o geometría compleja, brindando una solución versátil y eficiente para la fabricación de muebles y estructuras de madera.
Adecuado para realizar tareas complejas con madera maciza, este sistema es perfecto tanto para la fabricación de piezas ornamentales como para la producción de muebles con paneles que requieren perfilados detallados, grabados decorativos o perforaciones de alta precisión. Su diseño permite adaptarse con facilidad a estilos y requerimientos técnicos variados, convirtiéndolo en una herramienta clave para talleres que combinan funcionalidad estructural con acabados de gran valor estético.
| Modelo | ||
| Número de mesas de trabajo | 4 (mesas de adsorción al vacío) | 4 |
| Longitud máx. de mecanizado | 680×800mm | |
| Desplazamiento en movimiento | Eje A (eje de la herramienta de mecanizado):0-360° | |
| Eje B (mesa de mecanizado):±91° | ||
| Velocidad máx. | Eje X: 30m/min | Eje X: 30m/min |
| Eje Y: 30m/min | Eje Y1/Y2: 50m/min | |
| Eje Z: 25m/min | Eje Z: 25m/min | |
| Sistema de control numérico | Taiwan LNC | Taiwan HUST |
| Husillo motorizado | 7.5kW×8 pzas (motor de doble cabezal de alta velocidad refrigerado por agua ER32)16 herramientas para mecanizado alternativo) | |
| Servocontrolador | Codificador de valor absoluto | |
| Convertidor de frecuencia | Alto rendimiento 15kW×2 pzas | Alto rendimiento 30kW×2 pzas |
| Método de refrigeración del husillo | Refrigeración por agua | |
| Guía lineal | Guía lineal de precisión (Taiwan Yintai PMI o HTPM) | |
| Transmisión | Husillo de bolas de precisión del eje XHusillo de bolas de precisión del eje YHusillo de bolas de precisión del eje Z | |
| Componentes neumáticos | AirTAC Taiwan | |
| Cable y cadena de arrastre | Cable de alta velocidad para cargas pesadas y cadena de arrastre | |
| Interruptor/relé | Schneider,Francia | |
| Dimensiones de la máquina (L×A×A) | 4500×3500×2800 mm | |

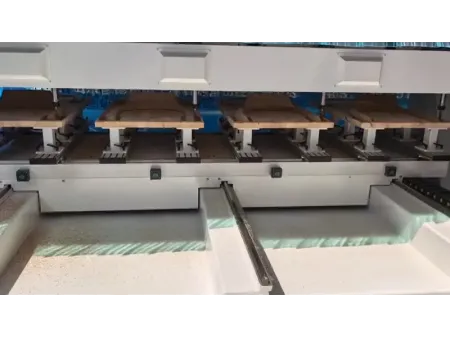

- Las mesas de trabajo incorporan abrazaderas neumáticas y sistemas de sujeción por vacío de diseño cuadrado, lo que asegura una fijación firme y rápida, ideal para mantener la estabilidad incluso en piezas complejas.
- Gracias a su configuración de cinco ejes, esta máquina puede trabajar superficies irregulares desde múltiples ángulos, realizando tareas de conformado avanzadas con gran eficiencia.
- La plataforma modular garantiza una precisión constante en cada cara / superficie de la pieza.
- Es capaz de procesar superficies planas, curvas, inclinadas o anguladas, así como contornos en 2D y 3D, todo en una sola sujeción. Fresado, grabado, taladrado y corte pueden ejecutarse de forma simultánea desde distintos ejes, lo que optimiza tiempos y asegura un acabado de alta calidad en piezas de geometría compleja.
