Trituradora de mandíbula
Las trituradoras de mandíbula se usan para triturar minerales y piedras, yeso y arcilla, como piedra caliza, piedra arenisca, esquisto, con una fuerza no mayor a 320MPa. Las trituradoras de mandíbula se usan en la industria minera, de la construcción, fundiciones, autopistas, ferrocarriles, ingeniería hidráulica, química, etc.
| Modelo | Tamaño alimentac. entrada(mm) | Tamaño aliment. máximo(mm) | Ajuste de abertura de descarga(mm) | Capacidad procesamiento (m3/h) | Potencia motor(kW) | Peso (sin motor) |
| 500x750 | 425 | 50~100 | 28.5~62.5 | 55 | 10.3t | |
| 600×900 | 500 | 65~160 | 30~75 | 55 | 15.5t | |
| 800×1060 | 640 | 100~200 | 85~143 | 110 | 30t | |
| 900×1200 | 750 | 95~165 | 87~164 | 110 | 50t | |
| 1000×1200 | 850 | 195~265 | 197~214 | 110 | 50.6t | |
| 1200×1500 | 1000 | 150~300 | 250~500 | 220 | 82.3t | |
| 1500×1800 | 1200 | 220~350 | 281~625 | 280 | 122t | |
| 150×750 | 120 | 18~48 | 5~16 | 15 | 3.5t | |
| 250×1000 | 210 | 25~60 | 10~32 | 30 | 6.5t | |
| 250×1200 | 210 | 25~60 | 13~38 | 37 | 7.7t | |
| 300×1300 | 250 | 20~90 | 10~65 | 75 | 11.6t |
Notas: La capacidad real de la trituradora se ve afectada por diferentes valores, tales como el material de alimentación (tipo de material, tamaño de alimentación, capacidad de trituración, contenido de agua y demás), operación (eficiencia de alimentación, distribución de alimentación), descarga y otros factores. La lista de parámetros sirve como referencia, según el uso y productividad.

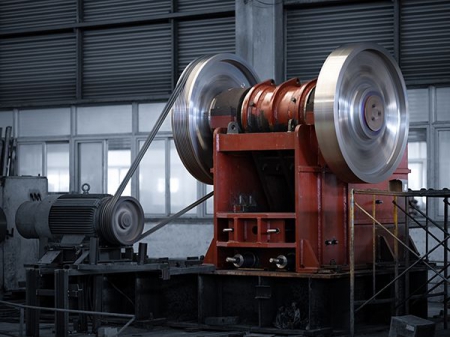

FuncionamientoLa trituradora de mandíbula utiliza una cámara trituradora con ángulo de agarre. La rotación del eje excéntrico se produce por medio de un motor con correa V, que provoca que la biela se displace en consonancia con el eje excéntrico y triture el material dentro de la cámara trituradora. Para su descarga, lo desplaza hacia abajo.

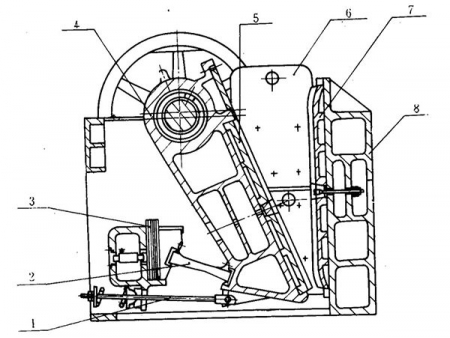

Componente
- Rodillo tensor
- Placa basculadora
- Cuña de ajuste
- Biela
- Brazo móvil
- Placas laterales
- Brazo fijo
- Marco delantero

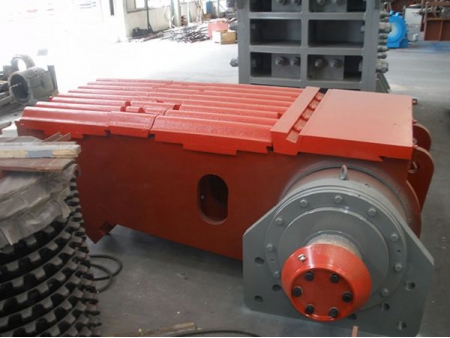

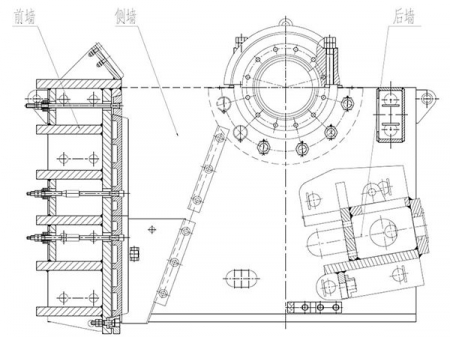

Durante su funcionamiento, el marco de la trituradora de mandíbula impacta en reiteradas ocasiones, por lo que necesita ser muy fuerte y duro. Debido a ello, su frente, parte trasera y costados, tiene un material compuesto.

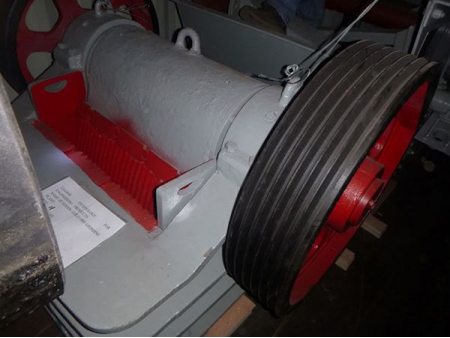

Biela
La biela de la trituradora de mandíbula está soldada para reducir peso. El mecanizado de precisión es alto, por lo que el equipo es confiable y seguro.
Placa de mandíbula
La placa de mandíbula es fundamental para triturar las piedras, e incluye el brazo fijo y el móvil. Considerando que es una de las partes que más se desgastan, está fabricada con acero duro al manganeso, que le brinda resistencia y larga vida útil. También se puede hacer más resistente la placa de mandíbula, sometiéndola a un proceso de endurecimiento en frío.
- El brazo fijo se ajusta a la parte frontal por medio de tornillos de cuña, brindando estabilidad.
- Se utilizan protecciones laterales para ambos lados de la máquina, durante el transporte.
- Se instala un lado de la placa basculadora en la base de ajuste, para sostener el brazo móvil. Más aún, la carga mecánica puede aumentar considerablemente y la placa basculadora puede actuar como una herramienta de seguridad, cuando no se pueda triturar el material dentro de la cámara.
- El ancho de la apertura para descarga puede ajustarse libremente, mediante el grosor de las cuñas de ajuste.
- La cámara trituradora es lo suficientemente profunda como para contener los materiales, incrementando la capacidad de alimentación y producción de la máquina.
- Los diferentes modelos de la firma Sinomaly se diferencian por las capacidades de producción. El diseño y la fabricación pueden personalizarse, conforme a las necesidades del cliente.
