Serie GHA (Alta eficiencia, gran tamaño)
Impresora serigráfica automática para vidrio automotriz
Esta serie de impresoras de serigrafía está diseñada específicamente para vidrio automotriz, como parabrisas, lunetas traseras y techos solares. En lugar de la configuración paso a paso habitual, utiliza una estructura de tres secciones (posicionamiento, impresión y descarga) que funcionan simultáneamente. Gracias a un sistema de lanzadera de alta precisión que garantiza un funcionamiento óptimo, alcanza una producción de 300 a 360 piezas por hora. Admite formatos grandes de hasta 1200×1800mm, lo que la convierte en una opción ideal para la producción de vidrio para automóviles de gran volumen, con resultados consistentes y de alta calidad.
| Modelo | BWSP-1218GHA |
| Max. tamaño de impresión (mm) | 1200 × 1800 |
| Min. tamaño de impresión (mm) | 400 × 700 |
| Espesor del sustrato (mm) | 1.6 – 6 |
| Rango de ajuste de posicionamiento (mm) | X ±20, Y ±20, θ: 5° |
| Rango de ajuste sin contacto (mm) | 8 – 35 |
| Distancia de despegue (mm) | 0 – 45 |
| Precisión de impresión (mm) | 0.08 |
| Precisión de posicionamiento (mm) | ±0.1 |
| Fuente de alimentación | 3N 380V 50Hz 5 kW |
| Suministro de aire | 0.6 MPa – 0.8 MPa |
| Capacidad de producción (pzas/hora) | Aprox. 300 |
Si las dimensiones de su vidrio no se ajustan a las especificaciones mencionadas anteriormente, no se preocupe. Contáctenos y con gusto le ofreceremos una solución de impresión personalizada que se ajuste a sus necesidades de producción, sin costo alguno.

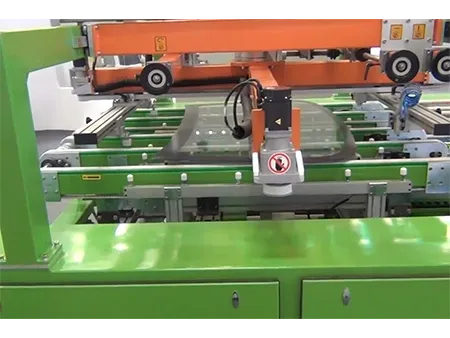

La configuración estándar incluye un mecanismo de sujeción de doble servo en las direcciones X e Y, dispuesto verticalmente para un centrado óptimo. Esto garantiza un posicionamiento preciso tanto para paneles de vidrio simétricos como asimétricos.
La distancia sin contacto (distancia entre la pantalla y la mesa de trabajo) y el movimiento de despegue (levantamiento de la pantalla del cristal) están servocontrolados, lo que permite ajustes precisos y repetibles para una calidad de impresión uniforme. El sistema de extracción del marco de la pantalla, diseñado a medida, simplifica la instalación y la limpieza, a la vez que garantiza la seguridad del operador durante las tareas de configuración y mantenimiento.
Una superficie compuesta patentada de baja fricción ayuda a prevenir rayones en el vidrio durante su manipulación. Su alta resistencia a los solventes garantiza durabilidad y un rendimiento estable en condiciones de impresión exigentes.

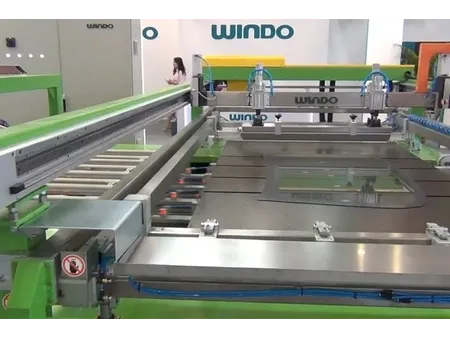

Los paneles de vidrio se transportan entre estaciones mediante una mesa deslizante servocontrolada, guiada por rieles lineales de alta precisión. El sistema de vacío garantiza una manipulación segura, estable y precisa en cada etapa del proceso.
Comuníquese con nuestro equipo para analizar soluciones de impresión, secado y manipulación adaptadas a sus aplicaciones de vidrio.
