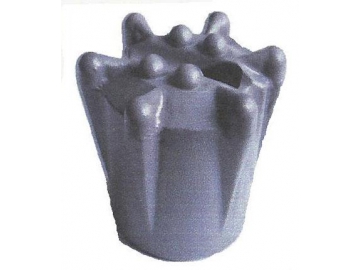

Barrenas para martillo con orificio superior, brocas de perforación con insertos tipo botón
- 70mm
- 90mm
- 90mm
- 130mm

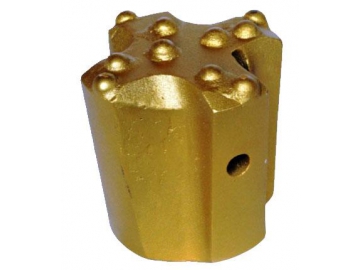

Las barrenas para martillo con orificio superior, también llamadas barrenas/brocas con botones, están formadas del cuerpo de la broca y los insertos de carburo cementado. Los cortadores de las barrenas con insertos tipo botón están dispuestos libremente. El número y la posición de los insertos indicadores y frontales se determina razonablemente de acuerdo con el diámetro de agujero a perforar y la carga de ruptura de la roca. El diámetro de la barrena no será afectado.
Las barrenas con insertos tipo botón son utilizadas, típicamente, en taladros hidráulicos para roca, los cuales pueden perforar rocas duras y quebradizas. Además, tienen una cantidad razonable y una ubicación apropiada de insertos indicadores y frontales. El diseño especial de la barrena no solo incrementa la velocidad de perforación, sino que también alarga la vida útil de la barrena. El tamaño y la forma de las barrenas puede ser personalizado de acuerdo con los requerimientos del usuario.
Para simplificar el proceso de selección, XINLE clasifica sus barrenas de acuerdo con su diámetro, la configuración de la superficie y el tipo de inserto de carburo de tungsteno.
XINLE ofrece barrenas con insertos tipo botón, con diámetros desde 34 hasta 130 milímetros.

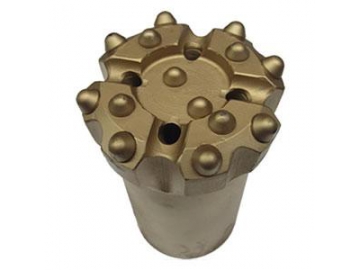

XINLE ofrece barrenas con cavidad central y barrenas planas.
Estos dos tipos de superficie son dos configuraciones comunes de las barrenas con insertos de botón.
La selección del inserto adecuado, hecho de carburo cementado, puede incrementar la productividad.

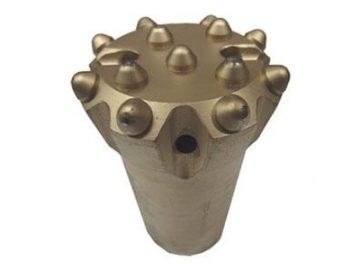

Las barrenas con configuración de insertos semibalísticos ofrece una penetración más rápida en rocas más suaves. Son la mejor elección para condiciones de suelo no abrasivas.

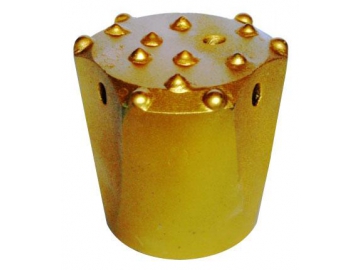

Las barrenas con configuración de insertos hemisféricos son capaces de perforar rocas duras. A pesar de que su velocidad de penetración es menor que la de los insertos con perfil semibalístico, su vida útil es mayor.
| Núm. de parte | Diámetro de la broca | Insertos indicadores | Insertos frontales | Rosca | ||
| mm | In | |||||
| Q4 34-7° | 34 | 1-3/8 | 3 | 1 | 7° | |
| Q4 36-7° | 36 | 1-7/16 | 3 | 1 | 7° | |
| Q5 38-7°25R | 38 | 1-1/2 | 4 | 1 | 7°R25 | |
| Q5 40-25R 32R | 40 | 1-9/16 | 4 | 1 | R25 T30 | |
| Q6 42-25R 32R 30T | 42 | 1-11/16 | 4 | 2 | R25 T30 | |
| Q6 45-25R 32R 30T | 45 | 1-3/4 | 4 | 2 | R25 R30 T30 | |
| Q6 48-32R 30T | 48 | 1-7/8 | 4 | 2 | R32 T30 | |
| Q6 51-32R 30T | 51 | 2 | 4 | 2 | R32 T30 | |
| Q7 55-32R 30T | 55 | 2-5/32 | 4 | 3 | R32 T30 | |
| Q7 57-32R 30T | 57 | 2-1/4 | 4 | 3 | R32 T30 | |
| Q9 60-32R 38R 30T | 60 | 2-23/64 | 6 | 3 | R32 R38 T30 | |
| Q9 64-38R 30T 40T | 64 | 2-1/2 | 6 | 3 | R38 T30 T40 | |
| Q9 70-38R 30T 40T | 70 | 2-3/4 | 6 | 3 | R38 T30 T40 | |
| Q10 76-38R 40T 45T | 76 | 3 | 6 | 4 | R38 T40 T45 | |
| Q12 90-40T 45T | 90 | 3-1/2 | 6 | 6 | T40 T45 | |
| Q12 102-45T 51T | 102 | 4 | 6 | 6 | T45 T51 | |
| Q14 115-45T 51T | 115 | 4-17/32 | 8 | 6 | T45 T51 | |
| Q14 130-73-2 | 130 | 5-3/16 | 8 | 6 | T73-2 | |
| Núm. de parte | Diámetro de la broca | Rosca | ||
| mm | In | |||
| Q4 38-25R 7° | 38 | 11/2 | 7° R25 | |
| Q6 40-25R T30 | 40 | 1-9/16 | R25 T30 | |
| Q6 42-30T 25R | 42 | 1-11/16 | R25 T30 | |
| Q6 46-30T 32 R | 46 | 1-3/4 | R32 T30 | |
| Q6 51-30T 32R | 51 | 2 | R32 T30 | |
| Q8 70-T40 38R | 70 | 2-3/4 | R38 T40 | |
