Dobladora de chapa metálica, JSZW1000 (Doblado totalmente automatizado en ambas direcciones) Fabricante

Dobladora de chapa metálica, JSZW1000 (Doblado totalmente automatizado en ambas direcciones)

Solicite un presupuesto

Nosotros: http://jgrollformingmachine.es/steel-structure-machine/intelligent-double-bending-amchine.html

Vídeo

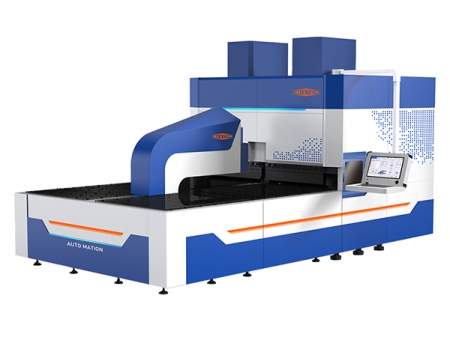

La dobladora doble inteligente JSZW1000 está especialmente diseñada para la industria de procesamiento de chapa metálica. Con el plegado totalmente automatizado en ambas direcciones, es adecuado para doblar y procesar varios componentes, como cumbreras, aleros, aberturas de puertas, aberturas de ventanas, plataformas, entre otros, en edificios con estructura de acero, así como bordes y esquinas de varios componentes. También se puede utilizar para doblar y procesar láminas o chapas de metal en otras industrias.

Características

Technical Parameters

Las abrazaderas y las mesas deslizantes superior/inferior son accionadas por cilindros hidráulicos y un mecanismo mecánico de eje síncrono, lo que mejora la precisión de la sincronización.

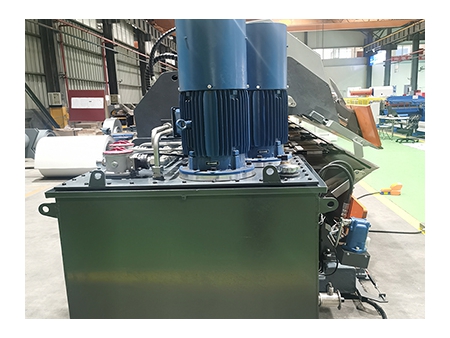

La dobladora de chapa adopta un sistema hidráulico de frecuencia variable de doble bomba, combinado con compensación de presión y sistema hidráulico de detección de carga, lo que hace que toda la dobladora ahorre energía, sea eficiente y con un consumo de energía de menos de 1 kW.

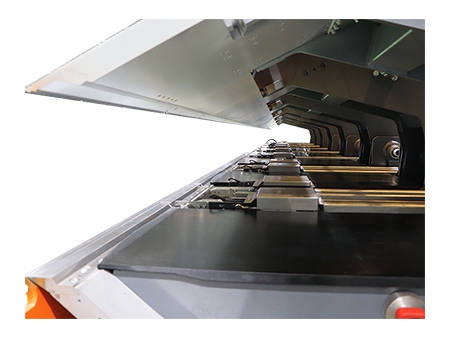

La alimentación de la abrazadera trasera adopta un mecanismo de sujeción multiservo flexible, que puede realizar el plegado de bordes en componentes paralelos y componentes irregulares de ancho desigual. El exclusivo mecanismo de bisagra de la abrazadera del tope trasero permite la implementación adaptativa de tres procesos de empuje, sujeción y sujeción de sobrerecorrido.

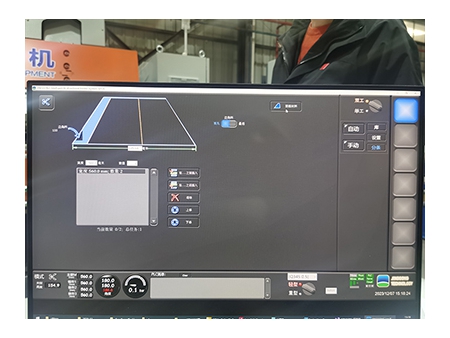

La dobladora utiliza un software de control dedicado de desarrollo propio con una interfaz fácil de usar, capaz de programar el diálogo hombre-máquina, monitorear en tiempo real las situaciones de trabajo, controlar el plan de producción y otras funciones.
Con un cabezal de corte longitudinal de alta potencia, la máquina puede cortar chapas de cualquier ancho. El modo de corte permite una rápida programación y ejecución de los requisitos de corte por lotes.
Utiliza un mecanismo de doblado y volteo de doble bisagra para mejorar la rigidez del proceso de doblado, lo que le permite manejar el doblado de placas gruesas con facilidad.
El mecanismo de deslizamiento de la placa de flexión adopta un sistema de lubricación automática.

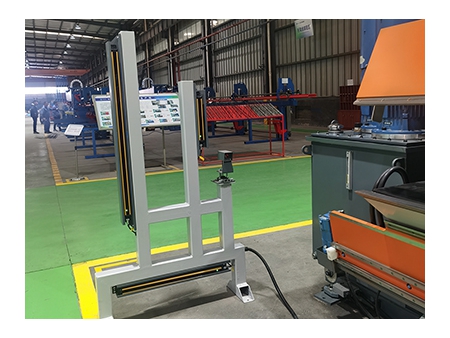

La maquinaria de procesamiento de chapa está equipada con medidas de protección de seguridad multidireccionales y altamente sensibles, que incluyen cortinas de luz estándar en tres direcciones y protección láser antipellizco.

Parámetros técnicos

Item	Parámetros
Max. longitude de doblado	10 m
Profundidad de la entrada (throat)	1220 mm
Número de unidades de plegado	8
Número de unidades de sujeción traseras	11
Potencia del equipo	33 kW
Energía hidráulica	2×15 kW
Fuente de alimentación	AC380V/50Hz
Temperatura de trabajo	5℃～ 45℃
Max. presión hidráulica	14 MPa
Sujeción hidráulica	Carga ligera: 8 MPa Carga pesada: 12 MPa
Ángulo máximo de plegado	150°
Max. distancia de soporte	1220 mm
Min. distancia de soporte	10 mm
Distancia mínima de alimentación de la pinza trasera	Sujeción: 15 mm Empuje: 10 mm
Velocidad de alimentación de la pinza trasera	Max. 200 mm/s
Presión de aire	0.6 MPa
Velocidad de doblado	6 s
Velocidad de sujeción	150 mm/s
Velocidad de corte	17 s
Desplazamiento longitudinal del accesorio de corte	48 mm
Peso	23 T
Dimensiones generales (L×An x Al)	11700×2120×1975mm
