Curvadora de tubos y perfiles
Solicite un presupuesto
Nuestra curvadora de tubos y perfiles es un equipo auxiliar especial diseñado para la producción de secciones de barras. Se puede para doblar secciones de la barra en redondo, en arco o en otras formas de manera uniforme continua y sin deformaciones. Esta plegadora de perfiles se suele utilizar mucho en las industrias petrolera, química, hidroenergética, naval, metalúrgica, y en la industria de maquinaria.
Componentes principales

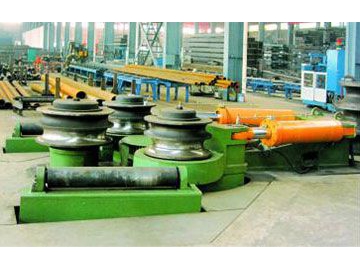

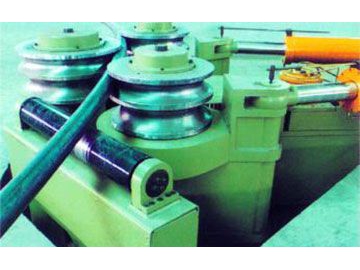

La plegadora diseñada y fabricada por Jinggong bending está formada principalmente por la estructura soldada, los rodillos perfiladores, los soportes de los rodillos izquierdo y derecho, el sistema hidráulico, y el sistema de control eléctrico.

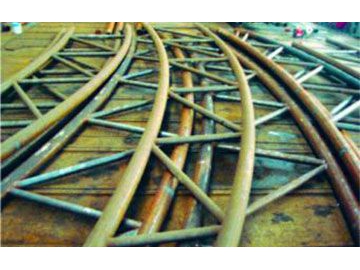

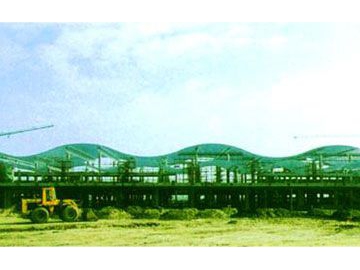

Galería
Parámetros técnicos
| Ítem | Parámetros |
| Módulo de resistencia | 270-2000(cm³) |
| Resistencia máxima del material | 245Mpa(asQ235A) |
| Curvado exterior del canal de acero | Modelo del canal de acero: 50 |
| Diámetro de curvado mínimo: φ3500mm | |
| Curvado interior del canal de acero | Modelo del canal de acero: 40 |
| Diámetro de curvado mínimo: φ3500mm | |
| Tubo de acero | Sección máxima: φ426mm×16mm |
| Diámetro de curvado mínimo: φ15000mm | |
| Sección mínima: φ90mm×8mm | |
| Diámetro de curvado mínimo: φ3000mm | |
| Curvado plano de la banda de acero | Sección máxima: 200mm×60mm |
| Diámetro de curvado mínimo: φ3000mm | |
| Curvado vertical de la banda de acero | Sección máxima: 500mm×75mm |
| Diámetro de curvado mínimo: φ4800mm | |
| Velocidad de operacción | 2-3m/min |
| Potencia del motor | Bomba hidráulica: 22kw |
| Motor auxiliar: 0.75kw×2 0.18kw×2 | |
| Medidas | 4880mm×3200mm×2000mm(largo×ancho×alto) |
| Peso total | 36000 kg apróx. |
