Esta línea de corte longitudinal es un dispositivo que lleva a cabo el desenrollado, la nivelación, el corte, y el apilado de la placa de acero conforme a sus necesidades. Está formado por el desenrollador, el sistema de nivelación, el sistema de alimentación, el mecanismo de corte, el sistema de transporte, y el dispositivo de apilado, entre otros.

Podemos proporcionarle líneas de corte longitudinal según sus requerimientos.

Componentes de la línea de producción
    1. Desenrollador del papel
      Se utiliza para quitar los empaques del papel de las bobinas de acero.
    1. Carro de descarga de bobina
      se mueve de forma horizontal y vertical, y sirve para levantar las bobinas.
      Rango de elevación del cilindro: 450mm
      Diámetro externo de la bobina: Max. Φ1800mm/ Min. Φ1000mm
      Ancho de la bobina: Max. 1600mm
      Carga máxima: 15T

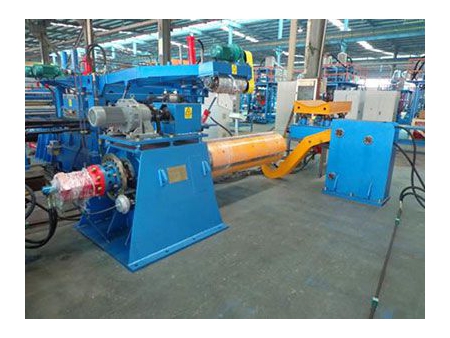

    1. Desenrollador
      El desenrollador voladizo cuenta con un mandril hidráulico expansible y se controla mediante un sistema de freno neumático de disco regido por la velocidad de la máquina principal en caso de que se suelte la bobina.
      Diámetro interno apto de la bobina: Φ508, Φ610, Φ762
      Ancho de la bobina: Max. 1600mm
      Carga máxima: 15T

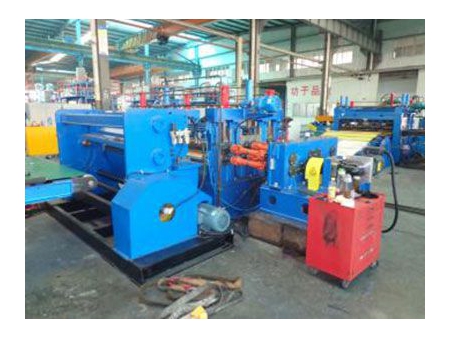

    1. Mecanismo de alimentación de la placa
      El cilindro hidráulico es el encargado de controlar la elevación del rodillo de presión. El motor de corriente alterna con una potencia de 2.2kw acciona el rodillo y alimenta la placa dentro del nivelador, y el dispositivo enderezador controlado por un cilindro hidráulico endereza la punta de la placa.

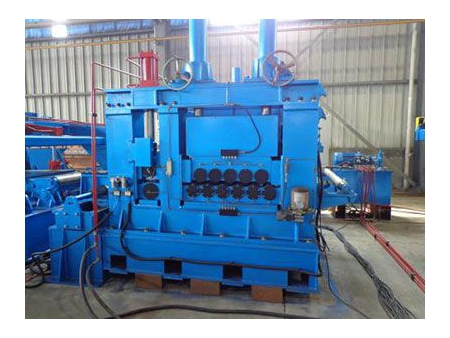

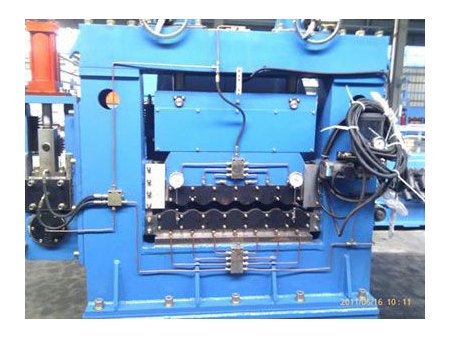

    1. Rodillo de tracción y nivelador
      Utiliza 15 rodillos niveladores, 2 rodillos de tracción, 8 unidades de soporte para los rodillos, el mecanismo de conducción, y el marco superior e inferior.
    1. Bucle de control
      El bucle de control se utiliza para ajustar la velocidad de la bobina cuando ingresa al dispositivo de medición.
Otros detalles
  • Nivelador secundario

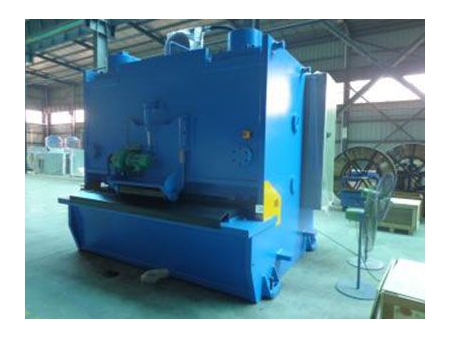

  • Cizalla

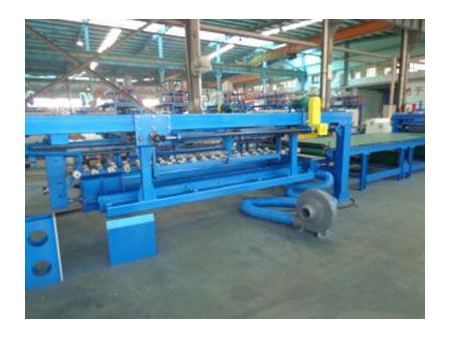

  • Apilador
  • Sistema de lubricación
Parámetros técnicos
Modelo
JH-3×1600
JH-6×1600
JH-10×1600
JH-12×2000
JH-16×2200
JH-20×2200
JH-30×2200
Espesor (mm) 0.5-3.0 1.5-6.0 2.5-10 3.0-12 4.0-16.0 5.0-20 7.5-30
Peso de la bobina 35 30 35 35 35 40 40
Ancho (mm) 800-1600 800-1600 800-1600 1000-2000 1000-2200 1000-2200 1000-2200
Cantidad de rodillos niveladores ≥15 ≥13 ≥11 ≥11 ≥9 ≥9 ≥9
Velocidad de la línea (metros/minuto) 0-60 0-40 0-30 0-30 0-20 0-20 0-20
Potencia (KW) 90 155 240 255 255 305 460
Área mecánica (m) 8×30 8×35 8×30 10×32 10×53 10×55 10×56
Especificaciones del material de la bobina de corte Material a cortar Acero al carbono común, acero inoxidabale, placa de color, placa de acero galvanizado
Ancho de la bobina (mm) 200-650 600-1350 600-1600
Espesor de la bobina 0.2-2.0 mm 0.2-2.0 mm 0.3-3.0 mm
Peso de la bobina (T) 6 15 15
Velocidad de la línea (m/min) 15-50 m/min 15-50 m/min 15-60 m/min
Largo del corte (mm) 300-1500 600-2500 1000-4000
Potencia (kw) 75 95 110
Área mecánica (M) 4×16 7×20 9×26
