Máquina apiladora y cortadora de hojas de cartón corrugado

La máquina apiladora y cortadora de hojas de cartón corrugado tiene un diseño integrado mecánico-eléctrico, un control automático del funcionamiento y una gestiónde producción inteligente. Además, es de fácil mantenimiento. Este producto incorporatecnologías avanzadas, es de gran calidad, tiene un rendimiento excelente, una alta fiabilidad y una larga vida útil.

La máquina apiladoray cortadora se puede usar para transportary apilar cartones a alta velocidad sin que loscostes de fabricación seantan altos. La ubicación de esteproducto en la línea de producción HS de hojas de una cara de cartóncorrugado a alta velocidad se muestran en el diagrama ⑥.

Primeramente se alimentala unidadde corte y apilamiento con cartóngracias a un rodillo de alimentación. Ayudado por rodillos de presión de papel y rodillos guía de papel, el rodillo alimentador puede transportar de forma estable el papel sin salirse del recorrido y sin dañar el cartón.

El motor de frecuenciavariable y la conducción de frecuenciacontrolan la alimentación yel transporte de los cartones. La velocidad de transporte está sincronizada con la velocidad del alimentador de una cara. Los cuchillos de cortar están fabricados en aleación de acero y se puede controlar por ordenador en tres segundos.Estos cuchillos se caracterizanporque son fácilmente intercambiables, tienen una larga duración útil y tienen excelentes efectos de corte.La velocidad de corte se regula mediante el motor de frecuencia variable y eltransformador de frecuenciaestá sincronizado con la velocidad del cartón.

La cuchilla de aleaciónde acero se utiliza para realizar cortestransversales. Funciona a través de engranajes de aleación de acero de precisión y puede cortar cartón de forma constante. Con la ayuda de una sincronización magnética permanente de un motor AC servo y de un controladorAC servo, la máquina apiladoray cortadora tiene una alta precisión de corte transversal y alta eficiencia.

El dispositivo de cortetransversal distribuye el cartón utilizando una cinta transportadora de potencia de doble capa, que evita que el cartón securve o se deforme. Además, la salida y transmisión del cartón en la sección de corte transversal se controlan por el motor de frecuenciavariable y el transformador de frecuencia.La velocidad de transporte está sincronizada con la velocidad de la del cartón.

Respecto a las funciones de apilamiento, la máquina tiene dos secciones de transporte de cartones. El motorde frecuencia variable y el transformadorde frecuencia se hacencargo de apilar y transportarel cartón. La velocidad de transporte está sincronizada con la velocidad del cartón. La plataformaelevadora de empalme de hojas funciona a través del AC servo para un apilamiento constante. El cambio del papel acumuladoy el cambio de orden se realizan mediante un sistema de neumáticos de una manera rápiday precisa. La placa trasera se posiciona gracias a un AC servo y se puede ajustar automáticamente. Estos ajustesson rápidos y precisos.

El motor de frecuencia variable y el transformador de frecuencia dan salida a loscartones automáticamente enuna dirección transversal cuando el número de cartones apilados alcanza la cantidad indicada. Como parte del proceso final, al cartón se le aplica un marco de unión de papel de rollo fino de aleaciónde aluminio para empaquetarlo y apilarlo. Estamáquina apiladora y de corte incorpora una pantalla táctil a color de 8''. Ellohace más fácil controlartodo el proceso. Está fabricadade acorde con el criterioEC. Este producto ha superado los controlesdel SGS y EC. Tiene un funcionamiento seguro y fiable.

Especificaciones técnicas
1. Anchuraefectiva: 1,800 mm
2. Velocidad máxima: 150m/minuto
3. Número de cuchillas para cortar: 5 o 6
4. Longitud de cortetransversal: de 350 a1,500 mm
5. Precisión de cortetransversal: ±1.0mm
6. Altura de apilamiento: 300mm
7. Longitud de apilamiento:1,500mm

：1PDF，，，

：

HS （）

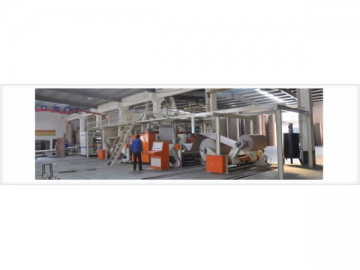

Esquema del proceso de la línea de producción de hojas de cartón corrugado
1. Portabobina
2. Precalentador
3. Single facer
4. Transportador puente para alimentación
5. Cortador por NC de papel de capa única
6. Apiladora
