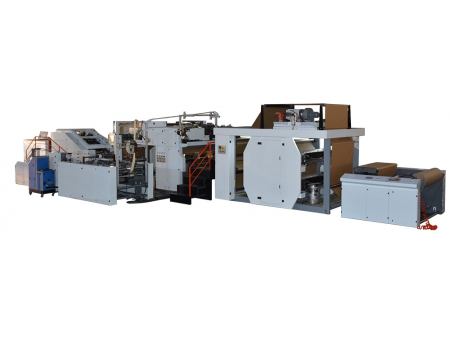

Máquina para fabricar bolsa de papel fondo cuadrado con asa retorcida
Esta máquina para fabricar bolsas está diseñada para la producción automática de bolsas de papel fondo cuadrado con asas retorcidas, el cuál es una opción ideal para las operaciones de fabricación de bolsas que buscan minimizar los costos de operación sin sacrificar la calidad.
| Modelo | ZD-F200Q | ZD-F260Q | ZD-F350Q | ZD-F450QX | ZD-F450Q | ZD-F550Q |
| Ancho del rollo de papel | 280-650 mm | 360-910 mm | 420-1090 mm | 670-1370 mm | 650-1330 mm | 670-1670 mm |
| Diámetro máximo del rollo de papel | φ1500 mm | φ1500 mm | φ1500 mm | φ1500 mm | φ1500 mm | φ1500 mm |
| Diámetro del núcleo del rollo | φ76 mm | φ76 mm | φ76 mm | φ76 mm | φ76 mm | φ76 mm |
| Gramo de papel | 50/65-150g/㎡ | 50/65-150g/㎡ | 60/80-150g/㎡ | 70/80-150g/㎡ | 80/90-150g/㎡ | 80/90-150g/㎡ |
| Ancho de la bolsa de papel | 80/110-200 mm | 100/130-260 mm | 130/180-350 mm | 230-450 mm | 230-450 mm | 240-540 mm |
| Longitud de corte | 190-(370mm con altura de la asa) | 260-(530mmcon altura de la asa） | 260-(530mm con altura de la asa） | 280-(630mm con altura de la asa） | 380-(780mm con altura de la asa） | 380-(770mm con altura de la asa） |
| Ancho del fuelle | 50-110mm | 65-180mm | 65-180mm | 80-220mm | 90-200mm | 80-280mm |
| Altura de la asa | 70-100mm | 70-100mm | 90-120mm | 90-120mm | 90-120mm | 90-120mm |
| Diámetro de la cuerda de la asa | φ2.5-5 mm | φ3-5 mm | φ3-5.5 mm | φ3-6 mm | φ3-6 mm | φ4-6 mm |
| Longitud del parche de la asa | 95mm | 114mm | 152mm | 190mm | 190mm | 190/202 mm |
| Ancho del parche de la asa | 42.5-50 mm | 42.5-50 mm | 42.5-50 mm | 42.5-50 mm | 42.5-50 mm | 42.5-50 mm |
| Distancia del agujero de la asa | 47.5mm | 57mm | 76mm | 95mm | 95mm | 95/101 mm |
| Diámetro del rollo de papel (parche) | φ1200 mm | φ1200 mm | φ1200 mm | φ1200 mm | φ1200 mm | φ1200 mm |
| Ancho del parche de la asa | 85-100 mm | 85-100 mm | 85-100 mm | 85-100 mm | 85-100 mm | 85-100 mm |
| Gramo de papel de parche de la asa | 80-150 g/㎡ | 80-150 g/㎡ | 80-150 g/㎡ | 80-150 g/㎡ | 80-150 g/㎡ | 80-150 g/㎡ |
| Máx. velocidad de producción | 100-150 bolsas/min | bolsas/min 100-150 | bolsas/min 100-150 | 100-140 bolsas/min | bolsas/min 90-130 | bolsas/min 80-130 |
| Potencia total | 30 KW | 30 KW | 30 KW | 30 KW | 30 KW | 30 KW |
| Peso de la máquina | 15500 KG | 17500 KG | 18500 KG | 19500 KG | 20500 KG | 21500 KG |
| Dimensiones totales ( L*An*Al ) | 12500*5500*2500 mm | 13500*5600*2500 mm | 13500*5700*2500 mm | 14500*5800*2500 mm | 15000*6000*2500 mm | 15500*6200*2500 mm |
Las asas que hacen la pieza forman el cable y el rollo de papel a las manijas, que se entregan para manejar la sección de pegado para perforar. El papel liso o impreso y el pegamento se alimentan a la máquina principal para el encolado lateral, la formación de tubos, el corte, el pliegue inferior, el encolado inferior, la formación de bolsas y la recogida de bolsas. El sistema de control eléctrico, el servomotor y el accionamiento de Mitsubishi garantizan su alta precisión y estabilidad, mantenimiento sencillo y alta eficiencia.
-

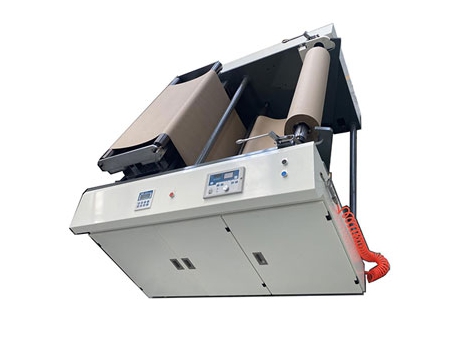

- UNIDAD DE ALIMENTACIÓN
El rollo de papel fijado en el mandril de expansión de aire se puede alimentar con un brazo oscilante que está equipado con el sistema hidráulico de elevación. Con una función de alarma, la unidad de alimentación sonará alarma cuando no haya alimentación de papel. Se logra una mayor suavidad superficial del papel durante la alimentación gracias a la guía de la red y al control uniforme de la tensión. Los rollos de papel se pueden cambiar fácilmente pulsando un botón.
-

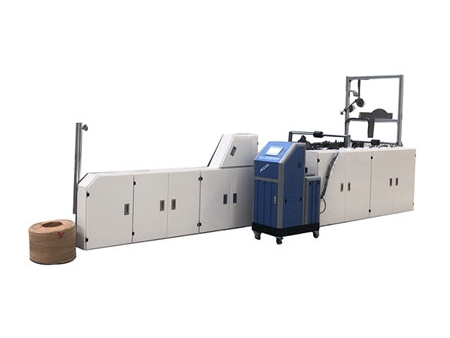

- UNIDAD DE FABRICACIÓN DE ASAS
Esta unidad de fabricación de asas pega cuerdas de papel retorcidas y papel para crear una asa.
-

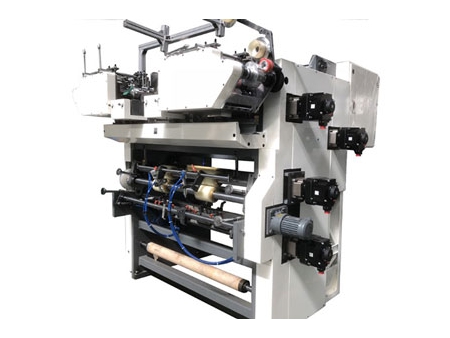

- UNIDAD DE PEGADO DE ASA
La máquina de pegado de la asa puede pegar automáticamente la asa retorcida en la posición requerida del cuerpo de la bolsa con el uso de pegamento y luego lo presiona firmemente en el cuerpo de la bolsa antes de pre-plegado.
-

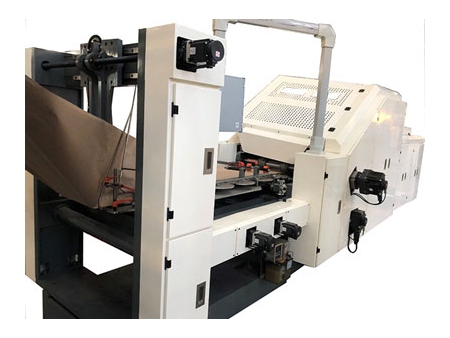

- UNIDAD DE FORMADO DE BOLSA
Forma el papel con parches y pegamento lateral en el tubo; además corta en piezas separadas en función de la configuración. Después, estos tubos separados serán enviados al tambor para abrir las cuatro esquinas, luego encolar la parte inferior, sellar y formar la forma cuadrada consecuente.
-

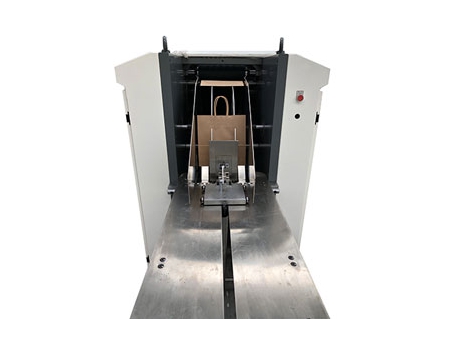

- UNIDAD DE RECOGIDA DE BOLSAS
Comprime las bolsas y da salida de las bolsas. El número de bolsas de papel puede ser procesado y presentado por el sistema de recolección y conteo automático.
