La máquina de corte para tubos y chapas GS-TG es adecuada para todo tipo de chapas y diferentes formas de tubos como tubos redondos, cuadrados, ovalados, vigas angulares, vigas acanaladas, vigas en H, vigas en T y otros tubos con formas irregulares. En comparación con las máquinas de corte de tubos convencionales, nuestra máquina puede aumentar la eficiencia de trabajo y reducir la cantidad de operaciones manuales gracias a la función de carga automática.

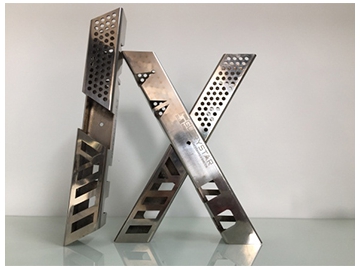

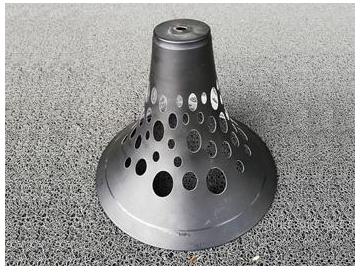

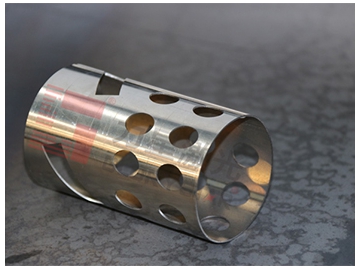

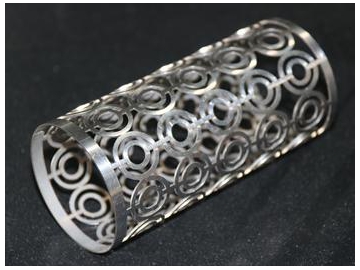

Muestras de cortes
Características
  • Dispositivo de carga de material automático: Utilizado con el fin de aumentar al máximo la eficiencia de trabajo y reducir los costos de mano de obra.
  • Las dos pinzas automáticas permiten que la sujeción de los tubos sea más práctica y su fuerza de sujeción puede ser ajustada en base al grosor de la pared de los tubos.
  • El rodillo de extensa longitud facilita la sujeción de tubos angulares de hierro, vigas en H, vigas de acero en U y otros tipos de tubos abiertos.
  • Las funciones de localización y centralización de bordes automáticas garantizan una excelente calidad de corte.
Especificaciones
Modelo GS-6012TG GS-6022TG GS-6034TG
Formato de procesamiento (L/W) 6000mm x φ120-20mm 6000mm x □120-20mmPerfil estándar con una circunferencia <φ120mm 6000mm x φ220-20mm 6000mm x £220mm-20mm Perfil estándar con una circunferencia <φ120mm 6000mm x φ340-20mm 6000mm x □240mm-20mm Perfil estándar con una circunferencia <φ120mm
Carrera del eje X 500mm 500mm 500mm
Carrera del eje Y 7000mm 7000mm 7000mm
Carrera del eje Z 400mm 400mm 400mm
Eje W Rotación infinita (133RPM) Rotación infinita (100RPM) Rotación infinita (100RPM)
Velocidad de posicionamiento máx. del eje X/Y 80m/min 60m/min 60m/min
Aceleración máx. del eje X/Y 1.0G 0.5G 0.3G
Precisión de posicionamiento geométrico del eje X/Y ≤0.1mm (Rango completo) ≤0.05mm (Rango completo) ≤0.05mm (Rango completo)
Precisión de posicionamiento repetido del eje X/Y ≤0.05mm ≤0.03mm ≤0.03mm
Peso máx. del tubo 20Kg/M 20Kg/M 20Kg/M
Tamaño de la máquina (L x W x H ) 10380mmx2000mmx2500mm 10380mmx2000mmx2500mm 10380mmx2000mmx2500mm
Configuración opcional:
  • Dispositivo de alimentación automático: Coloque los tubos con las mismas especificaciones en la correa para una alimentación automática con el fin de aumentar la eficiencia de trabajo y ahorrar costos de mano de obra.
  • Dispositivo de recepción auxiliar: Al cortar piezas grandes, el dispositivo de recepción auxiliar funciona como extensión del dispositivo de alimentación con el fin de sujetar los tubos.
  • Dispositivo de corte sin generación de residuos: Durante el corte del último tramo del material, tanto el mango frontal como el trasero realizan un movimiento hacia adelante lo que permite la reducción de residuos tanto como sea posible.
  • Paquetes de actualización de software: gracias a la actualización del paquete de software, usted podrá realizar el corte de tubos cuadrados de hierro, tubos angulares, vigas en H y otras formas.
