Línea de Vulcanización Continua, de Cables de Caucho de 6-35kV
Baicheng Miracle ofrece líneas de vulcanización continua (CV) horizontales para la extrusión continua de productos de aislamiento de caucho, especialmente para fabricar cables de caucho con tensiones de hasta 35kV. La línea está equipada con 3 extrusoras y un cabezal de cruceta convencional; tiene la capacidad de extruir tres capas de pantalla conductora, aislamiento y pantalla aislante en una sola pasada. Los cables de media tensión terminados soportan un rango de tensión de 6Kv-35kV y son ideales para su uso en líneas de distribución y transmisión de energía.
- Lleva a cabo procesos de triple extrusión para cables de caucho de hasta 35 kV.
- Tiene la capacidad de fabricar cables eléctricos para una amplia gama de aplicaciones en baja o media tensión.
- Los cabezales de crucetas triples ofrecen una gran comodidad y facilidad de alineación.
- Refrigeración por circulación de agua.
- El tubo telescópico está hecho de acero inoxidable 304.
| Nivel de tensión | Caucho: 6-35kV | ||

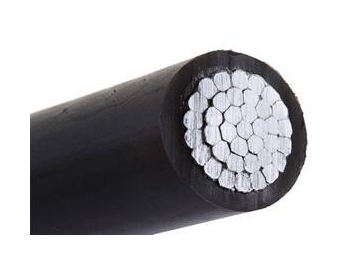

| Tamaño del conductor | Núcleo de cobre: 25-630mm2 Núcleo de aluminio: 50-800mm2 | ||
| Peso máx. del cable | 9kg/m | ||
| Diámetro máx. de cable | 60mm | ||
| Construcción del cable | Pantalla conductora (Capa semiconductora interna) 0.5-1.5mm | Aislamiento 1.2-10.5mm | Pantalla aislante (Capa semiconductora externa) 0.5-1.5mm |
| Velocidad de la línea | 0-40m/min | ||

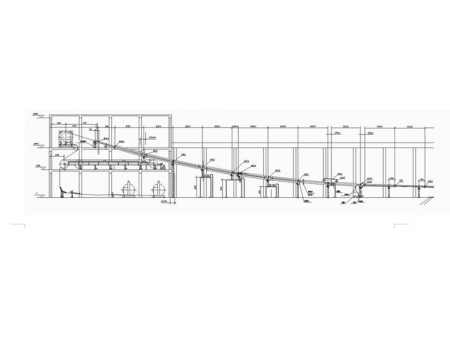

| Método de producción | Semi catenaria | ||
| Longitud de sección de reticulado | Aprox. 41m/6 secciones (6 tubos) | ||
| Longitud de sección de enfriamiento | 36m/6 secciones (6 tubos) | ||
| Disposición de extrusoras | Φ65 extrusora para pantalla conductora Φ120 extrusora para caucho Φ90 extrusora para pantalla aislante | ||
| Electricidad | Capacidad de instalación 500kVA | 380 V ±10% 50Hz±1% | Trifásico, 4 cables |
| Agua | Presión de agua 0.2-0.6MPa | Consumo de agua 15m3/h (circulación de agua desde tanque de almacenamiento) | |
| Aire comprimido | 0.6-0.8MPa | Consumo de aire 0.8m3/min | |
| Vapor sobre saturado | Presión1.8MPa | Consumo 240kg/h | |
| Caldera de vapor saturado (preparada por el usuario) | Presión 2.5MPa | ||
Extrusora & Cabezal de cruceta
La línea de extrusión triple conecta tres extrusoras a cabezal de cruceta común de tres capas para la extrusión simultánea de las pantallas de los conductores (Capa semiconductora interna) , las capas de aislamiento y las pantallas de aislamiento (Capa semiconductora externa).Sistema de Control
El sistema de control garantiza el funcionamiento sincronizado de toda la línea VCV. Todos los sistemas de accionamiento eléctrico pueden funcionar simultáneamente o pueden controlarse de forma independiente. Se puede instalar paradas de emergencia individuales para la estación de enrollado, acumulador, extrusora y estación de enrollado.
