Línea de rebobinado y coloración de fibra óptica

Línea de rebobinado y coloración de fibra óptica
Línea de rebobinado y coloración de fibra óptica
Línea de rebobinado y coloración de fibra óptica
Solicite un presupuesto

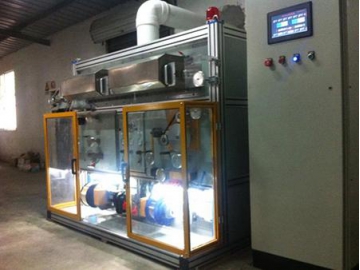

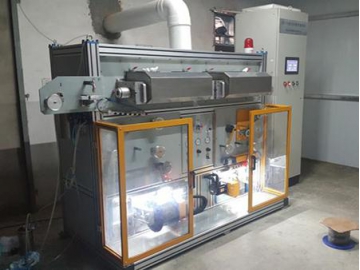

La línea de rebobinado y coloración de fibra óptica está especialmente diseñada para la coloración de la superficie de fibra, de forma que las fibras sean identificadas en el tubo de haces. Además, la máquina es capaz de rebobinar la fibra óptica. Este equipo implementa módulo de control PLC de programación lógica con servomotor de alta precisión como una combinación ara lograr el posicionamiento preciso y control durante el proceso de coloración de la fibra óptica.

Parámetros
  • Velocidad de estructura: 2500m/min
  • Velocidad de coloración: 2200m/min
  • Velocidad de rebobinado: 2300m/min
  • Espesor de coloración: 3-5um
  • Tensión de la fibra: 0.3-1.5 ± 0.05N
  • Paso trasversal: 0.1-1.0 ± 0.01mm
  • Precisión de medición: ≤ 1%
  • Pérdidas adicionales: ≤ 0.02db/km
  • Pureza del nitrógeno: ≥ 99.999%
  • Aire comprimido: 0.5Mpa
  • Requerimientos ambientales:20-25℃
Espeficifaciones de la bobina: (bobina de fibra óptica de norma internacional 25km y 50km)
A B C
Diámetro externo de la bobina 236mm 265mm 236mm 265mm
Diámetro interno de la bobina 160mm 160mm 160mm
Altura de la bobina 108mm 230mm 170mm
Peso de la bobina 5kg 10kg 10kg
Diámetro interior 25.4mm 25.4mm 25.4mm
