Solicite un presupuesto

Descripción
La máxima velocidad de procesamiento de la cortadora el láser por plasma TFG puede alcanzar los 24000mm/min, para mejorar la eficiencia operativa. Mejorando el método de control del movimiento de corte, y la superficie cortada será más suave. Esta máquina tiene diferentes métodos de procesamiento como corte y marca bajo diferentes potencias y velocidades bajo el mismo archivo de procesamiento de corte. Para la conveniencia del cliente, la máquina cuenta con las siguientes funciones: producción de primer nivel y programación al mismo tiempo y corte predio al área de procesamiento.

Uso
Esta máquina se puede utilizar para el corte, surcado, marcado de poli metacrilato, acrílico entre otros materiales. El procesamiento de plasma se puede utilizar para corte de placas láminas en frío, acero inoxidable placas galvanizadas, cobre, aluminio entre otras placas metálicas.

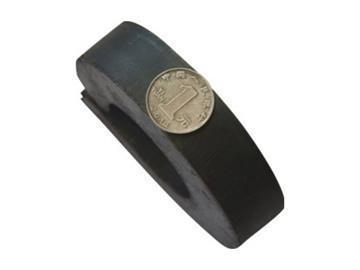

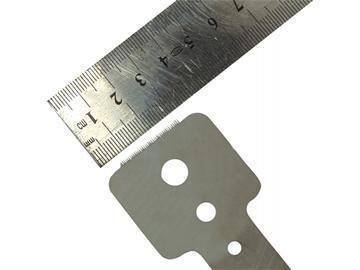

Muestra
Parámetros de la máquina
Item Parámetros
Ancho de procesamiento 3000mm×1500mm
Carrera horizontal ≥1550mm
Carrera longitudinal ≥3080mm
Carrera de eje Z ≥120mm
Mesa de trabajo de carga 900kg
Velocidad longitudinal (MAX) 36m/min
Velocidad horizontal (MAX) 36m/min
Velocidad eje Z (MAX) 24m/min
Velocidad seguimiento eje Z (MAX) 10m/min
Parámetros de precisión de corte
Item Parámetros
Precisión de guía 0.05mm
Precisión de posicionamiento ≤±0.05mm/500mm
Precisión de ángulo derecho ≤±0.2mm(1.5m*3m)
Precisión sensitiva de boquilla de corte ≤±0.1mm
Precisión de tamaño de procesamiento Procesamiento 3m*1.5m, precision ±0.05mm(placa de acero carbonico menor a 3mm)
Ancho de corte 0.1-0.3mm (de acuerdo con espesor de placa)
Rugosidad de corte ≤6.3-12.5 um (de acuerdo con espesor de placa)
Pendiente de corte ≤1°
Parameter of optional material
Material Gas Espesor (MAX)
Acero templado O2 Corte máximo 16mm, corte de alta calidad 14mm
Acero inoxidable N2 Corte máximo 8mm, corte de alta calidad 6mm
Aleación de aluminio N2 Corte máximo 5mm, corte de alta calidad 3mm
Apertura minima de corte Cuando el espesor de la placa es menor a 3mm; ≤ espesor de placa
Componentes de la máquina de corte láser

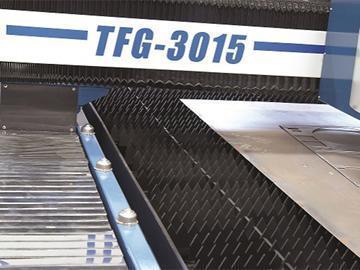

Estructural de torno
La máquina de corte láser tiene una estructura tipo puente de escritorio un accionamiento bilateral, de forma que el torno tenga una velocidad acelerada y una estabilidad bajo altas velocidades. Consiste principalmente en un lecho del torno, una barra de grúa, accionamiento bilateral preciso de engranaje y bastidor, etc. La tubería está sellada completamente para protección. La viga transversal se desplaza a través de la mesa de trabajo y se mueve de forma longitudinal a través del riel lineal y unidad de accionamiento. Esta unidad utiliza el riel lineal como guía de movimiento. Que efectúa un movimiento horizontal por engrane y bastidor.

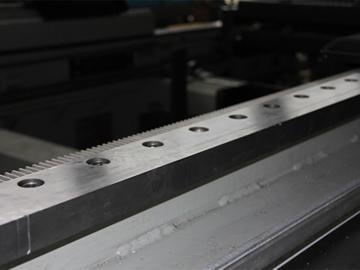

Bastidor horizontal y longitudinal
Cuenta con un bastidor preciso, importado que es fácil de detectar instalado para asegurar la estabilidad y la precisión de transmisión de la máquina.


Accionamiento horizontal y longitudinal
La transmisión es una combinación de alta rigidez, reductor de engranaje es preciso, motor servo AC. Puede realizar movimientos horizontales y longitudinales con un engrane flexible del engranaje y el bastidor.

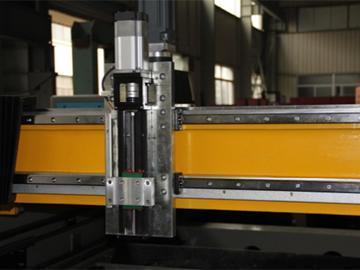

Unidad de elevación de antorcha de corte
La unidad de elevación de antorcha cuenta con una guía de rieles lineales y un método de transmisión por husillo de bolas para que la elevación de la antorcha sea estable. Tiene una doble protección de limitación de posición mecánica y límites suaves para garantizar a calidad de corte y seguridad de elevación de la antorcha.

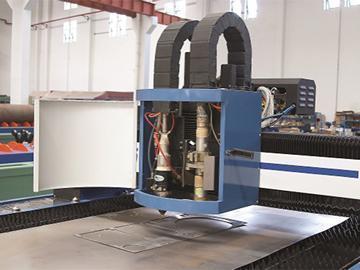

Unidad de cadena de arrastre longitudinal
Hay muchos servicios de cables y fuentes de aire que implica el corte a lo largo del movimiento o horizontal y longitudinal de la máquina. Y ya que hay más cables y tubos de gas implicados en el movimiento o longitudinal, éste tiene una mayor carga que reducirá la estabilidad y confiabilidad de la máquina. Por ello, el sistema longitudinal cuenta con una unidad de arrastre por cadena que asegurará la estabilidad del funcionamiento horizontal y longitudinal.

Sistema de control
Cuenta con un sistema de control cnc, dispositivo láser, sistema de sendero reflector, sistema servo, control de gabinete, etc.

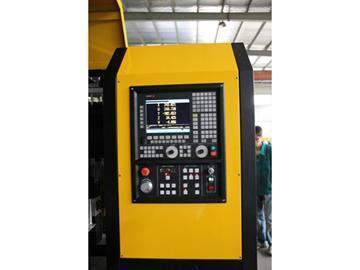

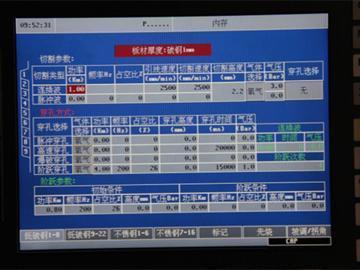

Sistema cnc
El sistema cnc de la cortadora cuentan con un accionamiento digital y cnc importados de FAGOR España: es una empresa ha reconocida mundialmente en la industria cnc. Es uno de los productos más famosos en la industria China. Tiene oficinas en Beijing, Guangzhou, Shanghai, Dalian etc. Este sistema estará siempre disponible en nuestras oficinas para poder ofrecer soluciones rápidas a nuestros clientes.

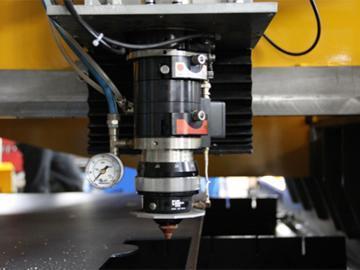

Cabezal de corte láser y sistema de seguimiento
El cabezal de seguimiento es un cabezal de corte láser de fibra con componentes magnéticos anti colección y funciones de LaserMECH. El soporte de las lentes tipo cajón permite un rápido reemplazo de las lentes de foco. Es capaz de llevar gas auxiliar de alta presión para que la máquina pueda hacer cortes con este gas.

El cabezal de corte cuenta con un sistema sensor de altitud de seguimiento de position con alta respuesta y gran confiabilidad. La precisión de posicionamiento puede ser ±0.1mm. Realiza seguimiento automático y corrección de espaciado entre la superficie de la pieza y la boquilla de corte, el ajuste de ubicación del foco láser y la placa, previniendo el efecto de corte irregular.

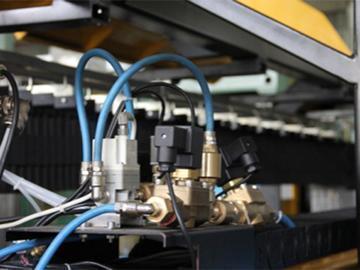

Sistema de sendero de gas
Este sistema cuenta con una válvula electromagnética importada para un control de presión preciso con el gas auxiliar, esta máquina puede realizar la conexión con 3 diferentes gases que pueden ser intercambiados de forma automática sin ajuste manual durante el corte. También, cuenta con una unidad de gas de alta presión especialmente utilizada para el corte de acero inoxidable entre otros materiales con gran espesor.


Jingfeng
Jinfeng Welding & Cutting Machinery Manufacture Co., Ltd tiene un departamento mecánico, departamento eléctrico y departamento de software. Contamos con 80 trabajadores en total. También contratamos ingenieros superiores de ESAB para realizar el desarrollo conjunto y el diseño de las líneas de producción de vigas de acero estructural tipo H, de forma que contemos con aval técnico.

Jinfeng tiene una fuerte capacidad de producción: contamos con 13 centros de mecanización CNC importados, 3 centros de mecanizado 4mx12m grandes, de forma que la producción anual de la mayoría de las máquinas alcanza los 1000 productos.

Todos los miembros del equipo de ventas tienen más de 10 años de experiencia en el servicio, por lo que son capaces de asistir varias consultas en tiempo y forma. Por otro lado, Jingfeng posee un equipo de servicio posventa con 30 empleados capaces de cubrir un servicio posventa durante todo el año.
