Cabina de elevación de ascensor para construcción

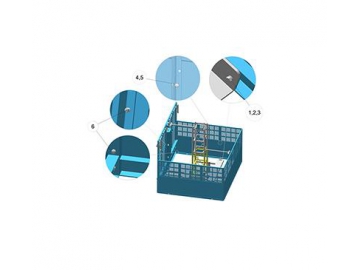

- Carcasa
- Cabina de elevación

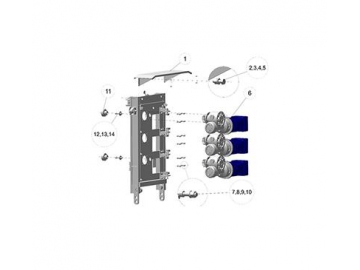

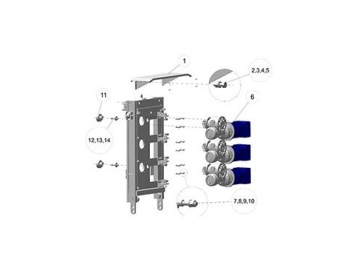

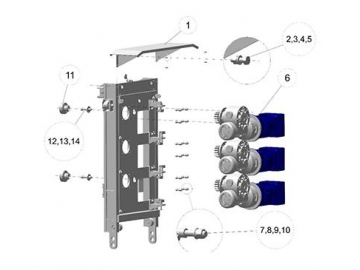

- Sistema de accionamiento

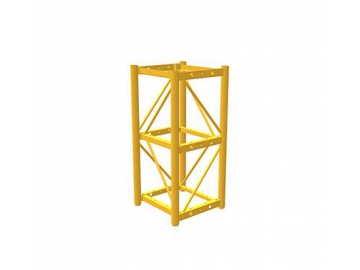

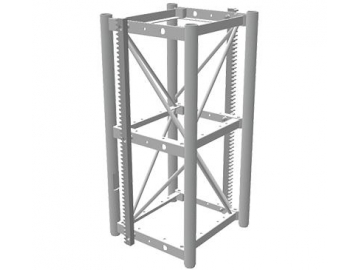

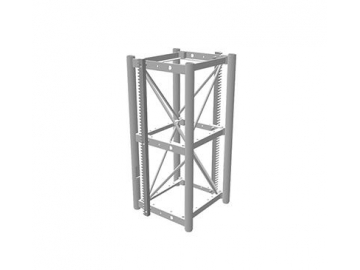

- Mástil

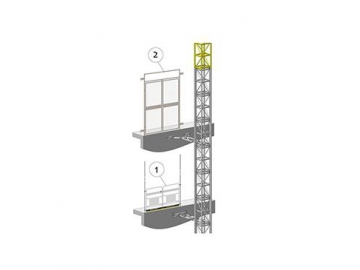

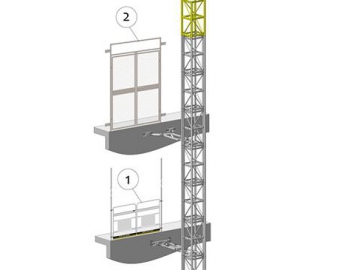

- Puerta de piso

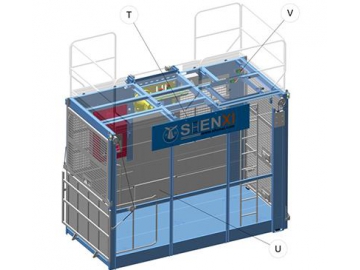

La estructura principal de nuestra cabina de elevación de ascensor para construcción es fabricada utilizando solo acero de alta calidad, además presenta una placa separadora que está hecha de placa de aleación de aluminio, lo que permite minimizar el peso de la cabina de elevación. La función que tiene esta cabina de elevación es que se utiliza como ascensor o elevador para el personal o materiales de construcción, lo que brinda mayor eficiencia en el trabajo.
La cabina de elevación viene en 2 tamaños: 3.2m*1.5m*2.5m y 3m*1.3m*2.5m.
La cabina es elevada entre los mástiles bajo la fuerza de un rodillo, además de esto, presenta entrada vertical y puerta de salida.
Una puerta está ubicada en la parte superior de la cabina, lo que logra permitirle subirse en la parte superior de la cabina para el proceso de instalación y mantenimiento con tan solo el uso de una escalera especial. La parte superior de la cabina puede utilizarse como una plataforma de trabajo en el momento de la instalación y desarmado, además está rodeado por la barandilla que trae mayor seguridad.
Un dispositivo eléctrico de intercerrado es integrado en la cabina. Este dispositivo permite de manera automática el poder apagar la subida o bajada de la cabina en el caso que la puerta sea abierta con el fin de otorgar protección al personal.
| Ítem | No. Parte | Nombre | Descripción | Cantidad |
| A | CH601-SUB | Cabina | Cabina izquierda y derecha | ---- |
| B | CH606-SUB | Dispositivo de seguridad | --- | --- |
| C | CH602-SUB | Puerta vertical | --- | --- |
| D | CH603-SUB | Puerta manual | --- | --- |
| E | CH603-SUB | Puerta de rampa manual | --- | --- |
| F | ---- | Rodillo de guía de la puerta | --- | --- |
| G | CH711-SUB | Rueda cuerda-A | --- | --- |
| H | CH605-SUB | Contrapeso de la puerta | --- | --- |
| 1 | ---- | Amortiguador de contrapeso | --- | --- |
| J | CH711-SUB | Rueda cuerda-A | --- | --- |
| K | CH711-SUB | Rueda cuerda-C | --- | --- |
| L | CH615-SUB | Rodillos dobles-A | --- | --- |
| M | CH615-SUB | Rodillos dobles-B | --- | --- |
| N | CH615-SUB | Rodillos laterales | --- | --- |
| CH616-SUB | Gancho de seguridad | --- | --- | |
| P | CH625-SUB | Sistema de conversión | --- | --- |
| Q | CH712-SUB | Puerta del techo | --- | --- |
| R | CH608-SUB | Escalera | --- | --- |
| S | CH612-SUB | Valla del techo | --- | --- |
| T | CH618-SUB | Panel de señal | --- | --- |
| U | CH617-SUB | Interruptor de límite | --- | --- |
| V | ---- | Panel de mantenimiento | --- | --- |
