Cable de AL / XLPE / SWA / PVC Cable, 6/10kV 8.7/15kV 12/20kV 18/30kV
Los cables de tres núcleos de media tensión son adecuados para redes eléctricas, instalaciones fijas al aire libre, en tuberías de cables o directamente en a tierra. Gracias a los muy bajos factores de pérdida dieléctrica, las excelentes propiedades de aislamiento del polietileno reticulado XLPE y su fuerte unión con la pantalla aislante de los conductores y materiales semiconductores aislantes (extrusión primaria), mejoran en gran medida la estabilidad operativa del cable. Gracias a eso, nuestros cables se pueden utilizan en en subestaciones, plantas eléctricas y plantas industriales.

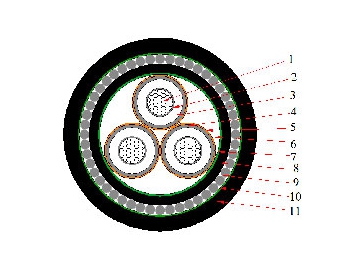

Estructura1)Conductor: Cobre o aluminio, Clase 1: conductor sólido, o Clase 2: conductor trenzado
2)Pantalla: Compuesto semi-conductor no metálico
3)Aislamiento: Polietileno reticulado XLPE
4)Pantalla aislante: Compuesto semi-conductor no metálico
5)Malla metálica: Cinta de cobre
6)Relleno: Material no higroscópico
7)Cinta Adhesiva: Material no higroscópico
8)Cubierta interna: Policloruro de vinilo (PVC)
9)Armadura: armadura de cinta de acero
10)Cinta Adhesiva: Material no higroscópico
11)Cubierta externa: Policloruro de vinilo (PVC)
Especificaciones
Conductores IEC 60228
IEC 60502-1 Cables eléctricos con aislamiento extruido y sus accesorios correspondientes para tensiones nominales de 1kV (Um = 1,2 kV) hasta 35kV (Um = 40.5kV) - Parte 1: Cables para tensiones nominales de 6 kV(Um=7.2kV) y 30 kV(Um=36kV).
Parámetros
Cable Eléctrico de Tres Núcleos - 6/10kV y 8.7/15kV| Número de núcleos y sección nominal | Espesor del aislamiento | Diámetro del alambre de acero | Espesor de la cubierta | Diámetro total aproximado | Peso aproximado | Resistencia máx. a corriente continua del conductor（20℃） | Capacidad Portadora de Corriente | ||
| (mm2) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | Al aire (A) | A tierra (A) | |
| YJLV32 (NA2XSERY) - 6/10kV | |||||||||
| 3X25 | 3.4 | 2.5 | 2.4 | 48.1 | 3629 | 1.20 | 67 | 74 | |
| 3X35 | 3.4 | 2.5 | 2.5 | 50.5 | 3966 | 0.868 | 81 | 88 | |
| 3X50 | 3.4 | 2.5 | 2.6 | 53.7 | 4425 | 0.641 | 95 | 105 | |
| 3X70 | 3.4 | 2.5 | 2.7 | 57.5 | 4987 | 0.443 | 119 | 130 | |
| 3X95 | 3.4 | 2.5 | 2.9 | 61.6 | 5639 | 0.320 | 144 | 154 | |
| 3X120 | 3.4 | 2.5 | 3.0 | 65.0 | 6236 | 0.253 | 165 | 175 | |
| 3X150 | 3.4 | 2.5 | 3.1 | 68.5 | 6842 | 0.206 | 189 | 196 | |
| 3X185 | 3.4 | 2.5 | 3.2 | 72.5 | 7640 | 0.164 | 217 | 224 | |
| 3X240 | 3.4 | 3.15 | 3.4 | 79.2 | 9639 | 0.125 | 259 | 263 | |
| 3X300 | 3.4 | 3.15 | 3.6 | 84.5 | 10809 | 0.100 | 294 | 298 | |
| 3X400 | 3.4 | 3.15 | 3.8 | 91.6 | 12505 | 0.0778 | 340 | 340 | |
| YJLV32 (NA2XSERY) - 8.7/15kV | |||||||||
| 3X25 | 4.5 | 2.5 | 2.6 | 54.5 | 4264 | 1.20 | 67 | 74 | |
| 3X35 | 4.5 | 2.5 | 2.7 | 55.8 | 4619 | 0.868 | 81 | 88 | |
| 3X50 | 4.5 | 2.5 | 2.8 | 59.0 | 5103 | 0.641 | 95 | 105 | |
| 3X70 | 4.5 | 2.5 | 2.9 | 62.9 | 5694 | 0.443 | 119 | 130 | |
| 3X95 | 4.5 | 2.5 | 3.0 | 66.7 | 6348 | 0.320 | 144 | 154 | |
| 3X120 | 4.5 | 2.5 | 3.1 | 70.2 | 6970 | 0.253 | 165 | 175 | |
| 3X150 | 4.5 | 2.5 | 3.2 | 73.6 | 7601 | 0.206 | 189 | 196 | |
| 3X185 | 4.5 | 3.15 | 4.5 | 79.2 | 9353 | 0.164 | 217 | 224 | |
| 3X240 | 4.5 | 3.15 | 3.6 | 84.5 | 10520 | 0.125 | 259 | 263 | |
| 3X300 | 4.5 | 3.15 | 3.7 | 89.7 | 11755 | 0.100 | 294 | 298 | |
| 3X400 | 4.5 | 3.15 | 4.0 | 97.0 | 13483 | 0.0778 | 340 | 340 | |
| Número de núcleos y sección nominal | Espesor del aislamiento | Diámetro del alambre de acero | Espesor de la cubierta | Diámetro total aproximado | Peso aproximado | Resistencia máx. a corriente continua del conductor（20℃） | Capacidad Portadora de Corriente | ||
| (mm2) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | Al aire (A) | A tierra (A) | |
| YJLV32 (NA2XSERY) - 12/20kV | |||||||||
| 3X35 | 5.5 | 2.5 | 2.9 | 66.2 | 5597 | 0.868 | 75 | 81 | |
| 3X50 | 5.5 | 2.5 | 3.0 | 68.7 | 5889 | 0.641 | 88 | 98 | |
| 3X70 | 5.5 | 2.5 | 3.1 | 73.0 | 6569 | 0.443 | 111 | 120 | |
| 3X95 | 5.5 | 2.5 | 3.2 | 77.0 | 7261 | 0.32 | 133 | 143 | |
| 3X120 | 5.5 | 3.15 | 3.4 | 82.9 | 8866 | 0.253 | 153 | 163 | |
| 3X150 | 5.5 | 3.15 | 3.5 | 86.2 | 9562 | 0.206 | 176 | 185 | |
| 3X185 | 5.5 | 3.15 | 3.6 | 90.3 | 10450 | 0.164 | 202 | 208 | |
| 3X240 | 5.5 | 3.15 | 3.8 | 96.0 | 11681 | 0.125 | 237 | 241 | |
| 3X300 | 5.5 | 3.15 | 4.0 | 101.2 | 13060 | 0.100 | 270 | 273 | |
| 3X400 | 5.5 | 3.15 | 4.2 | 107.8 | 14742 | 0.0778 | 315 | 312 | |
| YJLV32 (NA2XSERY) - 18/30kV | |||||||||
| 3X35 | 8.0 | 3.15 | 3.3 | 81.0 | 8109 | 0.868 | 133 | 119 | |
| 3X50 | 8.0 | 3.15 | 3.4 | 83.4 | 8447 | 0.641 | 159 | 140 | |
| 3X70 | 8.0 | 3.15 | 3.6 | 87.7 | 9248 | 0.443 | 196 | 171 | |
| 3X95 | 8.0 | 3.15 | 3.7 | 91.7 | 10102 | 0.320 | 238 | 204 | |
| 3X120 | 8.0 | 3.15 | 3.8 | 94.9 | 10829 | 0.253 | 274 | 232 | |
| 3X150 | 8.0 | 3.15 | 3.9 | 98.2 | 11573 | 0.206 | 309 | 259 | |
| 3X185 | 8.0 | 3.15 | 4.0 | 102.3 | 12520 | 0.164 | 354 | 293 | |
| 3X240 | 8.0 | 3.15 | 4.2 | 108.0 | 13834 | 0.125 | 415 | 338 | |
| 3X300 | 8.0 | 3.15 | 4.4 | 113.2 | 15288 | 0.100 | 472 | 380 | |
| 3X400 | 8.0 | 3.15 | 4.6 | 119.8 | 17067 | 0.0778 | 545 | 432 | |
