Racor a Presión, HS220 Fabricante

Racor a Presión, HS220

Solicite un presupuesto

Nosotros: http://brass-pipefittings.com.ar/4-1-brass-press-fittings.html

Racores para tubos PEX-AL-PEX

Los racores a presión HS220 de Honson son ideales para tuberías multicapa y son adecuados para sistemas de distribución de agua caliente y fría en sistemas sanitarios y de calefacción. Su diseño es excelente, lo que garantiza su funcionalidad y durabilidad.

La gran variedad de estos racores se clasifican en función del en función del tipo de herramienta de instalación utilizada.

Categoría	Tipo de pinza
Tipo U	Pinza U
Tipo TH	Pinza TH
Tipo Universal	Compatible con diferentes formatos

Los racores a presión de latón son la solución perfecta, una vez instalados correctamente, ofrecen una deformación constante para garantizar la hermeticidad a largo plazo. Además, nuestro diseño exclusivo tiene un anillo de bloqueo de plástico que ayuda a separar el tubo de aluminio del tubo de latón, a fin de que la resistencia a la corrosión sea garantizada. Con nuestros racores a presión, puede lograr que sus sistemas sean seguros y duraderos

Nuestro racor de tipo universal con función LBP (fuga antes del prensado) es lo que necesitas, ha sido diseñado para garantizar una conexión segura y confiable, cuenta con la función LBP que te permite detectar cualquier racor no prensado o mal prensado. Además, gracias a su diseño exclusivo, este racor puede utilizarse con una gran variedad de tuberías.

Los racores a presión de latón tienen una variedad de tamaños de Ø16 a Ø 32. Su instalación y desintalación son fáciles.

Descripción	Materiales
Cuerpo	MS58 / CW617N-4MS
Anillo O	EPDM
Anillo de cierre	Plástico
Manguito	Acero inoxidable

Estructura

Características

Apto para utilizarlo en sistemas de fontanería y calefacción
Aprobado por la CE
Junta tórica doble para mayor seguridad
Temperatura de trabajo: -25°C a 120°C
Presión máxima PN 16 bar (PN-16)
Instalación rápida y sencilla, evita riesgo de incendio
Tamaños disponibles de Ø16 a Ø 32
Amplia variedad. El tipo U es económico. Tipo universal tiene la función LBP.
Marcado para una mejor trazabilidad

Acoplador recto de latón a presión
Codo a presión de latón
Te a presión de latón

Acoplador recto a presión de latón

Acoplador recto , HS220-001

TAMAÑO	D	L
16×16	16	53
20×20	20	53
25×25	25	66
32×32	32	66

Acoplador recto reducido, HS220-002

TAMAÑO	D	D1	L
20×16	20	16	53
25×16	25	16	59.5
25×20	25	20	59.5
32×20	32	20	59.5
32×25	32	25	66

Acoplador hembra recto, HS220-003

TAMAÑO	D	G	L	L1
16×3/8″F	16	3/8"	37	9
16×1/2″F	16	1/2″	39.5	11.5
16×3/4″F	16	3/4″	41	13
20×1/2″F	20	1/2″	39.5	11.5
20×3/4″F	20	3/4″	41	13
20×1″F	20	1″	42	14
25×1/2″F	25	1/2″	46	11.5
25×3/4″F	25	3/4″	47.5	13
25×1″F	25	1″	48.5	14
32×3/4″F	32	3/4″	47.5	13
32×1″F	32	1″	48.5	14

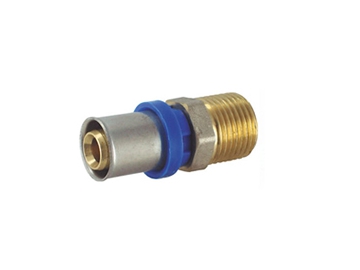

Acoplador macho recto, HS220-004

TAMAÑO	D	G	L	L1
16×3/8″M	16	3/8″	39.5	9
16×1/2″M	16	1/2″	40.5	9.5
16×3/4″M	16	3/4″	43	11
20×1/2″M	16	1/2″	40.5	9.5
20×3/4″M	20	3/4″	43	11
20×1″M	20	1″	44.5	12.5
25×3/4″M	25	3/4″	49.5	11
25×1″M	25	1″	51	12.5
32×1″M	32	1″	51	12.5

Acoplador recto con tuerca giratoria, HS220-014

TAMAÑO	D	G	L
16×1/2″F	16	1/2″	42.5
20×1/2″F	20	1/2″	45
20×3/4″F	20	3/4″	44
32×1″F	32	1″	54

Codo a presión de latón

Codo, HS220-005

TAMAÑO	D	L	H1
16×16	16	37	37
20×20	20	39	39
25×25	25	48	48
32×32	32	51.5	51.5

Codo hembra, HS220-006

TAMAÑO	D	G	L	H	H1
16×3/8″F	16	3/8″	39	15	9
16×1/2″F	16	1/2″	41	18	11.5
16×3/4″F	16	3/4″	44.5	20	13
20×1/2″F	20	1/2″	41	20	11.5
20×3/4″F	20	3/4″	44.5	22	13
25×1/2″F	25	1/2″	47.5	21.5	11.5
25×3/4″F	25	3/4″	51	23.5	13
25×1″F	25	1″	54.5	24.5	14
32×1/2″F	32	1/2″	47.5	25	11.5
32×3/4″F	32	3/4″	51	26	13
32×1″F	32	1″	54.5	27.5	14

Codo macho, HS220-007

TAMAÑO	D	G	L	H	H1
16×3/8″M	16	3/8″	37.5	20	9
16×1/2″M	16	1/2″	39.5	20.5	9.5
16×3/4″M	16	3/4″	42.5	22	11
20×1/2″M	20	1/2″	39.5	22.5	9.5
20×3/4″M	20	3/4″	42.5	24	11
25×3/4″M	25	3/4″	49.5	27	11
25×1″M	25	1″	53	29	12.5
32×3/4″M	32	3/4″	49.5	30	11
32×1″M	32	1″	53	32.5	12.5

Codo con tuerca giratoria, HS220-015

TAMAÑO	D	G	L	H
16×1/2″F	16	1/2″	39	28
16×3/4″F	16	3/4″	42.5	29
20×1/2″F	20	1/2″	39	30
20×3/4″F	20	3/4″	42.5	31

Codo con placa de pared C×FI, HS220-016

TAMAÑO	D	G
16×1/2″F	16	1/2″
16×3/4″F	16	3/4″
20×1/2″F	20	1/2″
20×3/4″F	20	3/4″
25×3/4″F	25	3/4″

T a presión de latón

T , HS220-010

TAMAÑO	D	L	H
16×16×16	16	74	37
20×20×20	20	78	39
25×25×25	25	96	48
32×32×32	32	103	51.5

T reducida, HS220-011

TAMAÑO	D	D1	D2	L1	L2	H
16×20×16	16	20	16	38	38	36
20×16×16	20	16	16	36	35	38
20×16×20	20	16	20	36	36	38
20×20×16	20	20	16	38	37	38
20×25×16	20	25	16	41	40	45
20×25×20	20	25	20	41	41	45
25×16×16	25	16	16	43	35	41
25×16×20	25	16	20	43	35	41
25×16×25	25	16	25	43	43	41
25×20×16	25	20	16	45	37	41
25×20×20	25	20	20	46	37	41
25×20×25	25	20	25	45	45	41
25×32×20	25	32	20	51	44	48
25×32×25	25	32	25	51	51	48
32×16×25	32	16	25	43	42	45
32×16×32	32	16	32	43	43	45
32×20×20	32	20	20	45	37	45
32×20×25	32	20	25	45	44	45
32×20×32	32	20	32	45	45	45
32×25×16	32	25	16	48	40.5	51
32×25×20	32	25	20	48	40.5	51
32×25×25	32	25	25	48	47	51
32×25×32	32	25	32	48	48	51

T hembra, HS220-012

TAMAÑO	D	G	L	H	H1
16×1/2″F×16	16	1/2″	82	18	11.5
16×3/4″F×16	16	3/4″	89	20	13
20×1/2″F×20	20	1/2″	82	20	11.5
20×3/4″F×20	20	3/4″	89	22	13
25×1/2″F×25	25	1/2″	95	21.5	11.5
25×3/4″F×25	25	3/4″	102	23.5	13
25×1″F×25	25	1″	109	24.5	14
32×1/2″F×32	32	1/2″	95	25	11.5
32×3/4″F×32	32	3/4″	102	26	13
32×1″F×32	32	1″	109	27.5	14

T macho, HS220-013

TAMAÑO	D	G	L	H	H1
16×1/2″M×16	16	1/2″	79	20.5	9.5
20×1/2″M×20	20	1/2″	79	22.5	9.5
20×3/4″M×20	20	3/4″	85	24	11
25×3/4″M×25	25	3/4″	99	27	11
25×1″M×25	25	1″	106	29	12.5
32×1″M×32	32	1″	106	32.5	12.5
