Aleación de manganeso-cobre CuMn12Ni2 para resistencias eléctricas
Descripción
Los componentes principales de la aleación CuMn12Ni2 para resistencias eléctricas son el cobre y el manganeso, estos metales tienen la misma resistividad y un coeficiente de resistencia a la temperatura parecido al constantán. En comparación a la aleación de constantán, la de cobre-manganeso se caracteriza por su bajo precio, debido a que no contiene níquel que es un material costoso. Si bien esta aleación es más económica y puede reemplazarla en varias aplicaciones, el rendimiento de resistencia a la oxidación es menor que el de la aleación de constantán. La aleación de cobre-manganeso tiene un coeficiente de resistencia a la temperatura bajo, amplio rango de temperatura de operación, buena capacidad de procesamiento, buena capacidad de soldadura y una muy baja fuerza electromotriz térmica contra el cobre.
| Tipo | Tamaño | ||

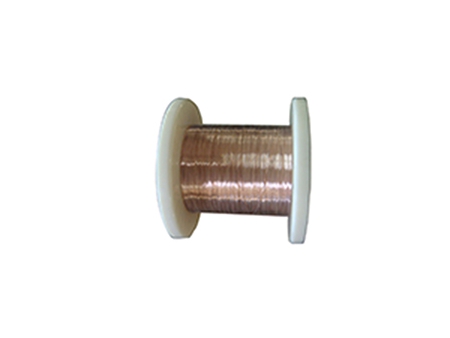

| Cable redondo | D=0.03mm~8mm | ||
| Cable plano | W=0.4~40 | T=0.03~2.9mm | |

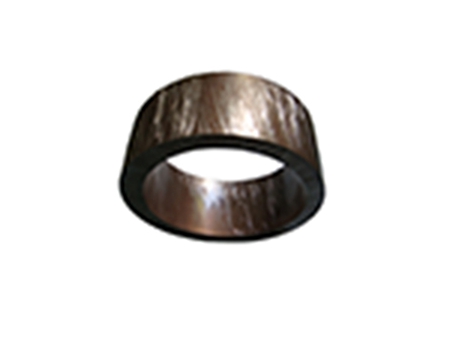

| Cinta | W=8~200mm | T=0.1~3.0 | |
| Lámina | W=6~120mm | T=0.003~0.1 | |
| Varilla | Dia=8~100mm | L=50~1000 | |
Aplicación
La aleación de manganeso-cobre CuMn12Ni2 para resistencias eléctricas se aplica comúnmente en la fabricación de resistencias bobinadas de precisión, potenciómetros, derivadores y otros dispositivos electrónicos y eléctricos.
| Níquel | 2~3 |
| Manganeso | 11~13 |
| Cobre | Balance |
| Límite elástico (Mpa) | Resistencia a la tracción (Mpa) | Elongación (%) | Densidad (g/cm3) | Resistividad (20℃) (Ω・mm2/m) | Coeficiente de resistencia de temperatura (20℃~600℃) 10-5/℃ | Conductividad (20℃) (WmK) | Fuerza electromotriz contra el cobre (μV/℃ ) (0~100℃) | Coeficiente de expansión (20 ℃- 100℃) x10-6/K | Coeficiente de expansión (20 ℃- 400℃) x10-6/K | Punto de fundición (℃) | Temperatura de operación máxima (℃) | Magnetismo |
| 180 | 390 | 15 | 8.44 | 0.47 | -3~20 | 40 | 1 | 18 | 0.41 | 960 | 5~45 | Sin magnetismo |
| Resistencia a la corrosión atmosférica a 20℃ | Resistencia a la corrosión a temperatura de operación máxima | ||||
| Aire y otros gases con contenido de oxígeno | Gas con contenido de oxígeno | undefinedundefinedGas sulfuroso | Gas sulfuroso | carburación | |
| Buena | Buena | Buena | Buena | Poor | Buena |
