Válvula de bola con actuador eléctrico de plástico
Para la carcasa de esta válvula de bola con actuador eléctrico de plástico se utiliza material PPO (polióxido de fenileno) de grado de protección IP65, esto hace que sea ideal para aquellos ambientes con humedad y que dificulta la labor. Cabe destacar que el periodo de uso es mayor a las 100000 veces que se usa debido a que el núcleo de la válvula integra un material cerámico que presenta resistencia ante el desgastamiento. Asimismo podemos decir que este tipo de válvulas son compatibles con una gran variedad de recursos, entre los cuales podemos nombrar al agua, aire, aceite, ácido y álcali corrosivo y fluidos de baja viscosidad en las industrias químicas.

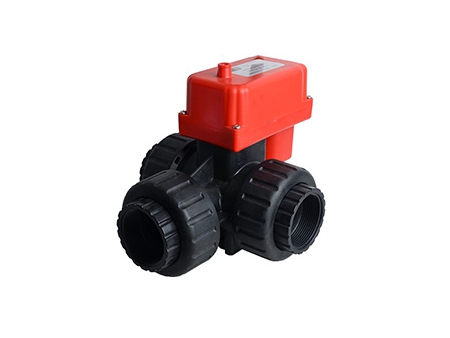

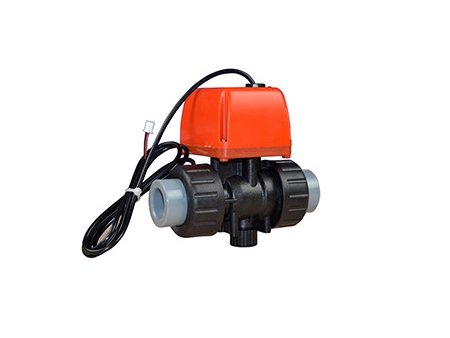

Existe 2 tipos accesibles: La válvula de bola con actuador eléctrico de plástico de 2 vías y de 3 vías.
ParámetrosPresión operativa: 0-1.6MPa
Temperatura de operación: 0-60℃
Material para el vástago de válvula: PPO/PPH/UPVC（También es accesible conforme al pedido el Hastelloy B o C.)
Material de sellado: EPDM (caucho etileno-propileno-dieno) o caucho fluorado (opcional)
Rango de protección: IP65
| Válvula de bola con actuador eléctrico de plástico de 2 vías mediante unión roscada . | Modelo | Diámetro nominal | Tipo de cable | Tiempo apertura/cerrado | Voltaje de entrada | Energía de motor | Energía actual |
| Q911713-15/20 Q911013-25 | DN15 Tamaño de la hebra: G1/2 Conexión adhesiva: φ20.2 DN20 Tamaño de la hebra: G3/4 Conexión adhesiva: φ25.2 DN25 Tamaño de la hebra: G1 Conexión adhesiva: φ32.2 | 2 cables● conexión positiva y negativa | 12.5s/3s | DC6V/12V/ 24V | 2W-4W | 0.4W-2.5W | |
| Q911712B-15/20Q911012B-25 | 2 cables● auto retorno | 12.5s/3s | DC9V-24V | ||||
| Q911712B1-15/20 Q911012B1-25 | 3 cables● auto retorno | 12.5s/3s | DC12V-24V | ||||
| Q911713C-15/20 Q911013C-25 | 3 líneas de cables comunes | 12.5s/3s | DC6V/12V/ 24V | ||||
| Q911715C-15/20 Q911015C-25 | 3 cables●AC220V | 12.5s | AC220V | 6W | 0.4W-2.5W | ||
| QQ911713D-15/20 QQ911013D-25 | 5 cables●posición de retroalimentación | 3s | DC24V | 4W | 0.4W-2.5W | ||
| Q911013-32(40/50) | DN32 Tamaño de la hebra: G1/4 Conexión adhesiva: φ40.2 DN40 Tamaño de la hebra: G1/2 Conexión adhesiva: φ50.5 DN50 Tamaño de la hebra: G2 Conexión adhesiva: φ63.2 | 2 cables● conexión positiva y negativa | 7.5s | DC12V-24V | 6W | 2W | |
| Q911013C-32(40/50) | 3 líneas de cables comunes | 7.5s | DC12V-24V | ||||
| Q911013D-32(40/50) | 5 cables●posición de retroalimentación | 7.5s | DC24V | ||||
| Q911015E-32(40/50) | 6 cables●señal de retroalimentación | 12s | AC220V | DN40：11W DN50：14W | DN32:1W DN40: 3W DN50:3.5W |
| Válvula de bola con actuador eléctrico de plástico de 2 vías unido por pegamento (Diámetro nominal: 47mm/58mm) | Diámetro nominal | Tipo de cable | Tiempo apertura/cerrado | Voltaje de entrada | Energía del motor | Energía actual |
| Q931513D-65 | 5 cables●señal de retroalimentación DC24V | 15s | DC24V | 45W | 8.5W | |
| Q931515E-65 | 6 cables●señal de retroalimentación AC220V | 15s | AC220V | |||
| Q931513D-80 | 5 cables●señal de retroalimentación DC24V | 15s | DC24V | 45W | 10.5W | |
| Q931515E-80 | 6 cables●señal de retroalimentación AC220V | 15s | AC220V |
| Diámetro nominal | Tipo de cable | Modelo | Tiempo apertura/cerrado | Voltaje de entrada | Energía de motor | Energía actual |
| DN25/ DN32/ DN40/ DN50 | 2 cables ● conexión positiva y negativa | Q914013-25(32/40/50) | 7.5s | DN25/32/40: DC12V/24V DN50: DC24V | DN25 /32:6W DN40: 10W DN50: 16W | DN25 /32: 2W DN40: 5W DN50: 6W |
| 3 cables ● comunes | Q914013C-25(32/40/50) | 7.5s | DN25/32/40:DC12V/24V DN50: DC24V | |||
| 5 cables ● posición de retroalimentación | Q914031D-25(32/40/50) | 7.5s | DC24V | |||
| 6 cables ● posición de retroalimentación | Q914015E-25(32/40/50) | 7.5s | AC220V | DN25 /32:11W DN40: 11W DN50: 14W | DN25 /32:1W DN40: 3W DN50: 3.5W |
| Diámetro nominal | Tipo de cable | Modelo | Tiempo apertura/cerrado | Voltaje de entrada | Energía de motor | Energía actual |
| DN25 21.5mm | 2 cables●●positive and negative connection | Q934013-25 | 7.5S | DC12V/24V | 6W | 2W |
| 3 cables●common | Q934013C-25 | 7.5S | DC12V/24V | |||
| 5 cables●posición de retroalimentación DC24V | Q934013D-25 | 7.5S | DC24V | |||
| 6 cables●posición de retroalimentación AC220 | Q934015E-25 | 12s | AC229V | 11W | 1W | |
| DN32 21.5mm | 2 cables●conexión positiva y negativa | Q934013-32 | 7.5S | DC12V/24V | 6W | 2W |
| 3 cables●comunes | Q934013C-32 | 7.5S | DC12V/24V | |||
| 5 cables●posición de retroalimentación DC24V | Q934013D-32 | 7.5S | DC24V | |||
| 6 cables●posición de retroalimentación AC220 | Q934015E-32 | 12s | AC229V | 11W | 1W | |
| DN40 29mm | 2 cables●conexión positiva y negativa | Q934013-40 | 7.5S | DC12V/24V | 10W | 5W |
| 3 cables●comunes | Q934013C-40 | 7.5S | DC12V/24V | |||
| 5 cables●posición de retroalimentación DC24V | Q934013D-40 | 7.5S | DC24V | |||
| 6 cables●posición de retroalimentación AC220 | Q934015E-40 | 12s | AC229V | 11W | 3W | |
| DN50 37.7mm | 2 cables●conexión positiva y negativa | Q934013-50 | 7.5S | DC12V/24V | 16W | 6W |
| 3 cables●●comunes | Q934013C-50 | 7.5S | DC12V/24V | |||
| 5 cables●posición de retroalimentación DC24V | Q934013D-50 | 7.5S | DC24V | |||
| 6 cables●posición de retroalimentación AC220 | Q934015E-50 | 12s | AC229V | 14W | 3.5W | |
| Product name | 3-way electric ball valve（ceramic core） | Working temperature | 0--60℃ (EPDM seal) | |||
| Valve body material | reinforced PPO (acid and alkali resistance) | 0--60℃ （FKM seal) | ||||
| Working pressure | 0-1.0MPa（0-10kg） | Ball valve size | Reduced bore ballvalve（21.5mm-37.7mm） | |||
| Ball valve structure | 3-way floating ball valve（hard-seal ball valve） | Valve stem material | 316L as the default option; optional: Hastelloy B or Hastelloy B | |||
| Suitable fluid | Water, oil, acid or alkali corrosive media and low viscosity fluid in chemical industry（protection class: IP65） | |||||
Válvula de bola electrónica utilizada en equipos de ósmosis inversa.
Requiere que el sistema no produzca golpes de ariete o vibraciones. La válvula de bola debe cumplir con estrictos estándares de estabilidad.
