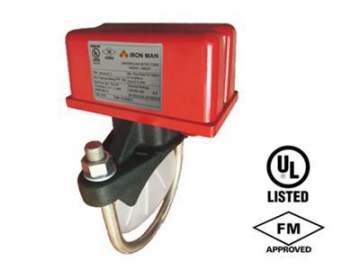

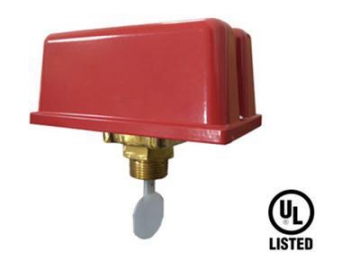

Detector de flujo de agua
Información general

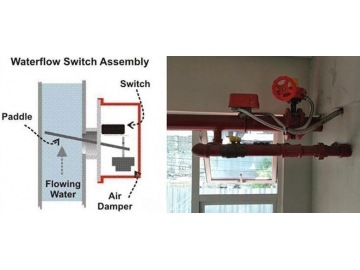

Los detectores de flujo de agua se montan a tubos de llenado de agua en sistemas de rociadores. Se utiliza en tubería de acero, tubería cédula 10 a 40, tamaños 50mm a 200mm (2" a 8"). El flujo de agua desvía una veleta que acciona un interruptor usualmente justo después de un retraso específico de tiempo. Todos los detectores de flujo de agua tienen un mecanismo de retraso neumáticamente controlado. Los retrasos se reinician si el flujo de agua se detiene antes de que haya finalizado el retraso por completo. Todos los interruptores se activarán cuando el índice de flujo de agua sea de 10 galones o más por minuto, pero no se activarán si el índice es menor a 4 galones por minuto.
Nuestra ventaja
Diseñado para usos interiores y exteriores; rango de temperatura 0° C a 49° C.

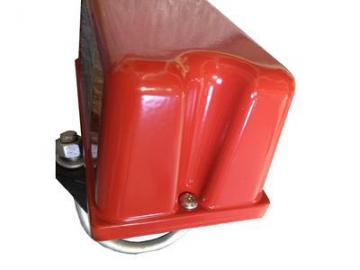

Equipado con tornillos a prueba de manipulaciones para prevenir acceso no autorizado.

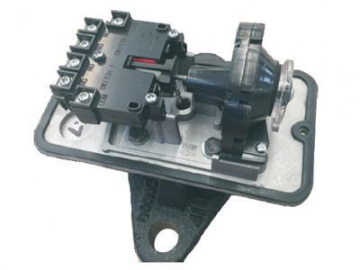

Dos interruptores sincronizados dentro de un bloque terminal duradero.
Las terminales son fáciles de leer y cablear.
Función de retraso mecánica integrada; minimiza el riesgo de falsas alarmas debido a los golpes de presión o aire atrapado en el sistema.
El IM6001 ofrece excelente desempeño durante la subida de vibraciones causadas por grandes irrupciones de agua.
Diseñado y construido para brindar precisión y repetitibilidad.

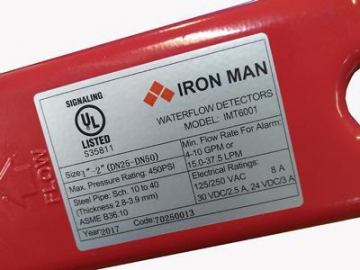

Especificationes (IM6001)
Capacidad de contacto: 8A@250 VAC; 3A@24VDC;2.5A@30VDC
rango de sensibilidad de flujo: 4 a 10 GPM(15-38LPM)
Presión de trabajo: 450PSI
Rango de temperatura de operación: 0℃ a 49℃
Protección contra la corrosión: revestimiento epoxi interior y exterior o esmalte y pintura en aerosol.

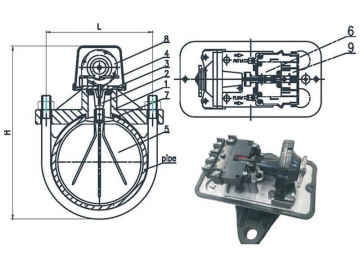

| Tamaño | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 |
| Longitud | 84 | 92 | 104 | 133 | 160 | 187 | 239 |
| Altura | 190 | 200 | 220 | 245 | 270 | 300 | 350 |
| Diámetro Exterior nominal de la tubería | 60.3 | 73 | 88.9 | 114.3 | 141.3 | 168.3 | 219.1 |
| Espesor de las paredes de la tubería | 2.77-3.91 | 3.05-5.16 | 3.05-5.49 | 3.05-6.02 | 3.04-6.55 | 3.40-7.11 | 3.76-8.18 |
| No. | Nombre de la parte | Material |
| 1 | Montura | DI,A536 65-45-12 |
| 2 | Soporte | SS304 EPDM |
| 3 | Placa | Aleación de aluminio |
| 4 | Cubierta | Aleación de aluminio |
| 5 | Paleta | Plástico |
| 6 | Micro interruptor | Plástico |
| 7 | Junta | EPDM |
| 8 | Dispositivo de retraso | Plástico |
| 9 | Caje de bornes | Plástico |
Ajuste de retraso
El retraso puede ajustarse rotando la perilla de ajuste de retraso de 0 al máximo parámetro. Para ajustarlo, gire la perrilla en dirección de las manecillas del reloj para incrementar el retraso, gire en contra de las manecillas para disminuirlo. El tiempo de retraso debe estar al mínimo requerido para prevenir falsas alarmas.
