Troqueladora Automática de Cama Plana, MWZ 1300Q
Solicite un presupuesto
La MWZ 1300Q es una troqueladora automática de cama plana diseñada específicamente para trabajar con cartón corrugado. Su capacidad permite realizar cortes precisos de hasta 1300 x 960 mm y maneja velocidades que alcanzan las 6000 planchas de cartón por hora.
Parámetros Técnicos
| Modelo de máquina | MWZ 1300Q |
| Tamaño máx. de hoja | 1330 x 980mm |
| Tamaño mín. de la hoja | 550 x 480mm |
| Tamaño máx. de corte | 1300 x 960mm |
| Fuerza de corte | Hasta 300 toneladas |
| Velocidad mecánica máx. | 6000 planchas de cartón por hora |
| Rango de material | Cartón corrugado 0.8-8.5 mm |
| Altura del fleje de corte | 23.8mm |
| Ajuste de la presión | ±1.5mm |
| Precisión de corte | ±0.5mm |
| Desperdicio frontal mín. | 10mm |
| Peso de la máquina | 23 Toneladas |
Detalles de la máquina
- Alimentador de borde delantero accionado por engranajes
- El alimentador de alta velocidad, junto con una sólida mesa de alimentación, optimiza la troqueladora plana para cortar tanto cartón corrugado como papel laminado.
- El tope trasero, ajustable en altura, es ideal para manejar planchas de cartón con deformaciones.
- La succión de vacío, con potencia regulable, permite una alimentación sencilla de planchas de cartón de gran tamaño.
- Mesa de alimentación servoaccionada
- Las guías laterales, tanto izquierda como derecha, aseguran una alineación exacta y un avance preciso.
- Los rodillos de cepillo y los rodillos de presión facilitan que las planchas de cartón sean trasladadas adecuadamente hacia la unidad de troquelado.
- Sección de troquelado
- El sistema autónomo de lubricación automática proporciona un funcionamiento uniforme y reduce la necesidad de mantenimiento.
- El mecanismo de centrado agiliza los cambios de producción y simplifica la preparación de la máquina.
- El sistema de propulsión principal utiliza engranajes para garantizar una operación de alta velocidad.

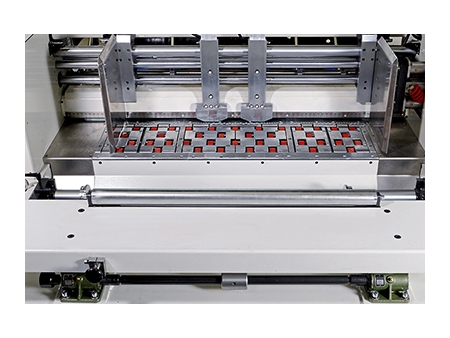

- Sección de extracción de recortes (stripping)
- El mecanismo de centrado facilita el montaje de las matrices de extracción, agilizando los cambios de trabajos.
- El sistema de eliminación de recortes de doble acción, diseñado para trabajos pesados, retira eficientemente los residuos, garantizando una extracción impecable de recortes.

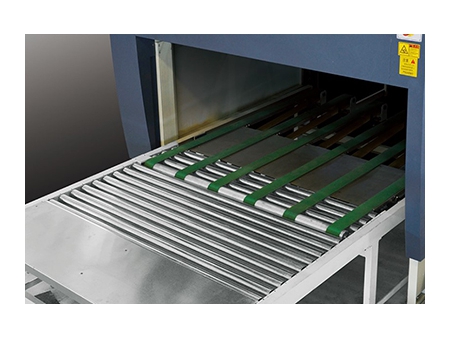

- El separador frontal de residuos retira los excesos de las esquinas de las planchas de cartón y los traslada al lado operativo de la máquina mediante una cinta transportadora.

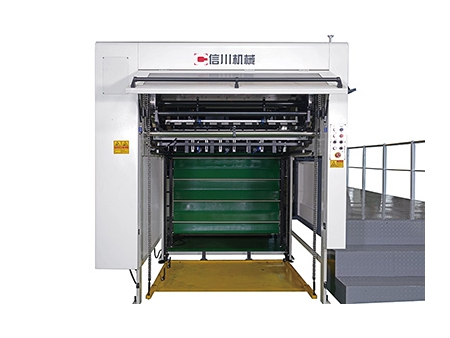

- Sección de descarga
- El mecanismo de descarga continua de palets asegura una producción sin interrupciones.
- Los alineadores frontales, traseros y laterales garantizan un apilamiento ordenado de las planchas de cartón troqueladas.

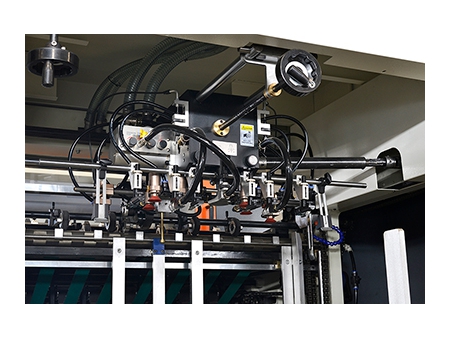

- Sistema de alimentación por succión de aire superior
- Alimentador de borde delantero
- Sistema automático de entrega de lotes
- Sistema de descarga por palets
Aplicaciones
La troqueladora plana automática MWZ 1300Q se utiliza normalmente para troquelar cartón y cartón ondulado para la industria del embalaje.
