Sistema de conferencia digital
La tecnología de control digital del sistema de conferencia HT-9500 es segura y versátil, ideal para salas de conferencia pequeñas, medianas o grandes. Las funciones del sistema incluyen: gestión de micrófonos, seguimiento automático de video, grabación de audio de conferencias, votación, entre otras.
El sistema cuenta también con la función de acceso y control de la unidad principal a través del software, de modo que el operador puede gestionar y controlar convenientemente los procedimientos de la conferencia.
También se pueden integrar al sistema de conferencia HT-9500 otros dispositivos periféricos, como ordenadores, paneles táctiles, proyectores y altavoces.

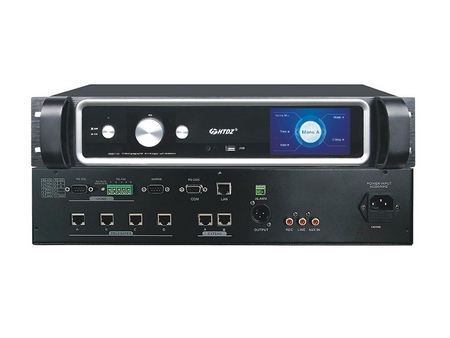

Unidad principal de conferencia digital (CMU) HT-9500M
- HT-9500M
La unidad principal de conferencias es el núcleo del sistema de conferencias. Proporciona alimentación a todas las unidades de contribución y sirve como enlace entre el hardware del sistema y el software de control. El CMU de la unidad utiliza técnicas de procesamiento digital de datos (DSP) como la supresión de retroalimentación, la cancelación de ruido, la ganancia automática y la ecualización digital. Asimismo, funciona de forma flexible y fiable en salas de conferencia pequeñas, medianas y grandes.
- Utiliza cables FTP Cat6 para la alimentación y la transmisión de datos, permitiendo la transmisión de mensajes con una velocidad de 100M. De esta forma, las señales de audio pueden transmitirse perfectamente a larga distancia. Además, el sistema opera con una frecuencia de muestreo de 48 kHz.
- Integra las tecnologías de CPU de doble núcleo de alto rendimiento, CMU, procesamiento digital de datos de 32 bits de velocidad, supresión de retroalimentación, cancelación de ruido, ganancia automática y ecualización digital para garantizar un sonido nítido y de alta calidad.
- Cuenta con control de seguimiento de video, procesador de votación y matriz de conmutación de alta definición para el seguimiento automático de video con matriz de video de alta definición.
- La CMU tiene un USB integrado que permite la grabación y el monitoreo.
- Los diferentes tipos de interfaces, incluyendo Ethernet, RS422 y RS232, satisfacen los requisitos de distintos dispositivos.
- Viene con tres modos disponibles, a saber, REQUEST(1-4), límite (1-4) y FIFO (1-4); todos con la función de sincronización de discurso.
- Se pueden realizar múltiples funciones de conferencia conectando la CMU a la computadora.
- Es compatible con el protocolo de audio Dante DCN-9500M (Opcional)
- Capacidad del micrófono: ≤320
- Frecuencia en respuesta: 20Hz-20KHz
- Relación señal-ruido: >80dB
- Distorsión armónica total (THD): <0,05%
- Alimentación: 230V AC 50/60Hz
- Salidas de audio: 18dBu balanceado
- Voltaje de salida: 24VDC
- PIN con interfaz de control tipo D (hembra) que se conecta al sistema de control central (RS232C)
- Ethernet RJ45 que se conecta a la PC; RS422 que se conecta a la cámara domo de alta velocidad.
- Consumo máximo de energía: 300W
- Conexión: Cable Ethernet FTP Cat6
- Salidas del sistema: RJ45x4
- Dimensiones: 483x360 x 88 mm, bastidor 2 U de 19”
- Peso neto: 7,6kg

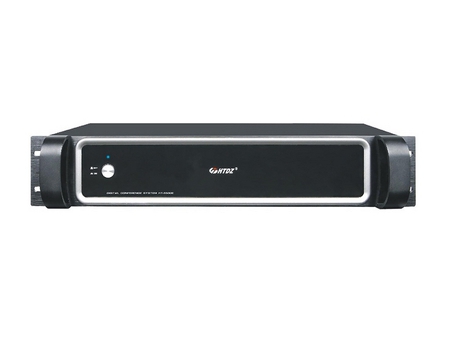

Unidad de extensión de conferencias digital HT-9500E
- HT-9500E
Con la la asistencia de la unidad de extensión de conferencias, el sistema puede admitir más micrófonos.
- Alimentación: 230V AC 50/60Hz
- Voltaje de salida: 24VDC
- Consumo máximo de energía:300W
- Conexión:Cable Ethernet FTP Cat6
- Salidas del sistema: RJ45x4
- Dimensiones: 483x 360 x88 mm, bastidor 2U de 19"”
- Peso neto: 7.2kg

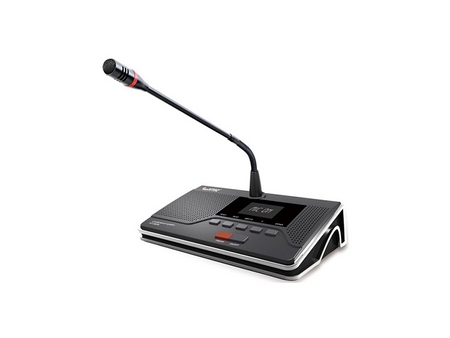

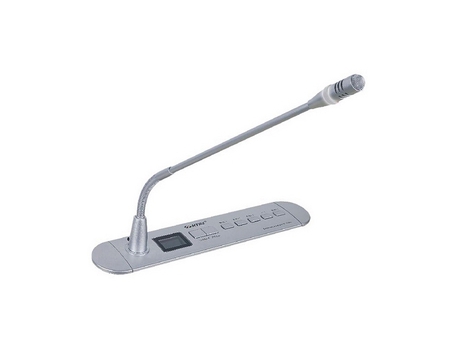

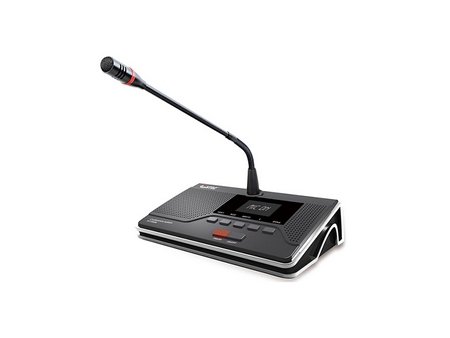

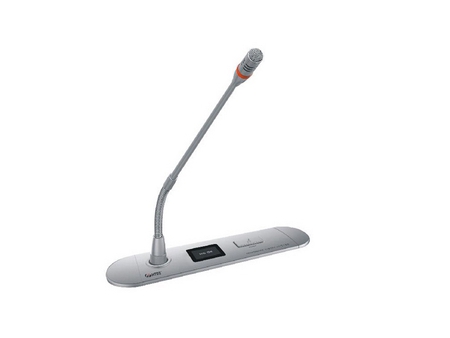

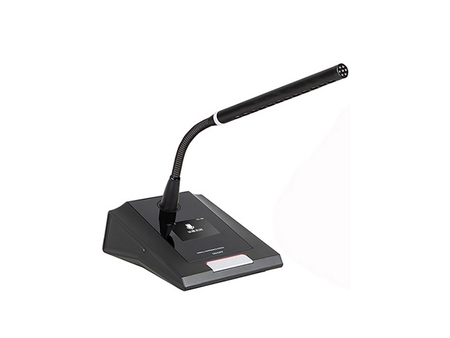

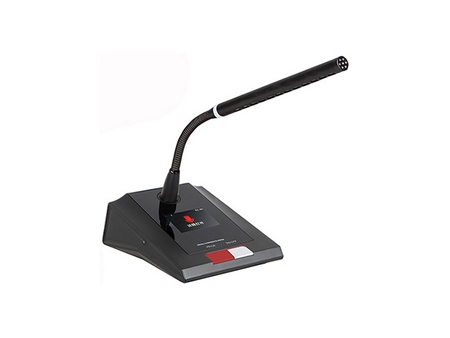

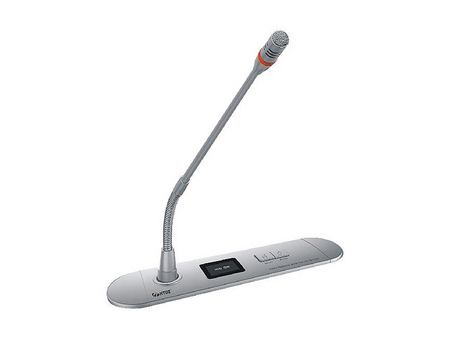

Unidad de micrófono para conferencia digital HT-9200c/d, HT-9210c/d, KT-Q220c/d, HT-9500c/d, KT-9510c/d
- HT-9200c
- HT-9200d
- HT-9210c
- HT-9210d
- HT-9220c
- HT-9220d
- HT-9500c
- HT-9500d
- HT-9510c
- HT-9510d
Esta unidad de micrófono para conferencias permite la participación activa de los asistentes. Incluye una unidad de presidente y una unidad de delegado
- Frecuencia en respuesta: 40Hz-16Khz
- Conexión: Cable Ethernet FTP Cat6
- Interfaz de conexión: RJ45x2
- Tipo: Micrófono de condensador electreto unidireccional
- Sensibilidad: -44dB±2dB
- Directividad: > 20dB (1 kHz)
- Equivalente de ruido: 20 dBA(SPL) máx., SPL:125dB(THD<3%)
- Micrófono cuello de cisne: HT-9500P1:30 cm, HT-9500P2:42 cm
| Modelo | Instalación | Función | MPC |
| HT-9200c/d | Mesa de escritorio | Dis/Vid | 2.2W |
| HT-9210c/d | Montaje enrasado | Dis/Vid | 2.2W |
| HT-9220c/d | Montaje enrasado | Dis/Vid/Votación/SPK | 2.5W |
| HT-9500c/d | Mesa de escritorio | Dis/Vid/Votación/SPK | 2.5W |
| HT-9510c/d | Mesa de escritorio | Dis/Vid/SPK | 2.5W |

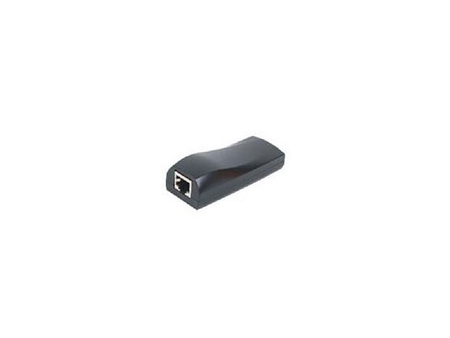

Unidad terminal de conferencia digital HT-ZD01
- HT-ZD01
En el sistema de conferencia digital, la última unidad de micrófono de cada salida Ethernet debe conectarse a una unidad terminal.

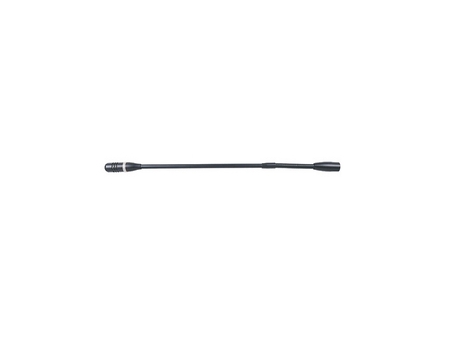

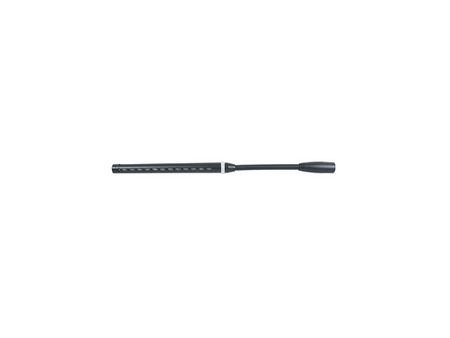

Micrófono cuello de cisne para conferencia HT-9500P1, HT-9500P2

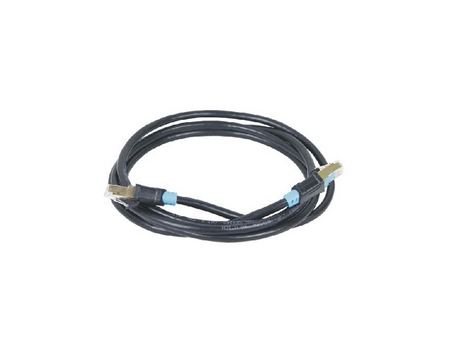

Cable Ethernet FTP Cat6
El cable Ethernet FTP Cat6 posibilita la conexión de los diferentes dispositivos al sistema de conferencia. Viene con distintas longitudes.
- Unidad principal de conferencia digital--HT-9500M
- Unidad principal de conferencia digital (Dante)--DCN-9500M
- Unidad de extensión de conferencias--HT-9500E
- Micrófono para presidente--HT-9200c/HT-9210c/HT-9220c/HT-9500c/HT-9510c
- Micrófono para delegado--HT-9200d/HT-9210d/HT-9220d/HT-9500d/HT-9510d
- Unidad de terminal de conferencias--HT-ZD01
- HT-CAT6/XXM-- XX metros, cable de extensión FTP CAT6
- Matriz híbrida--HD HT-HD0401S
- Micrófono cuello de cisne--HT-9500P1/HT-9500P2
