Regulador de voltaje trifásico NNT4-4/3840P

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/3-2-9-3840p-three-phase-voltage-regulator.html

Nuestro regulador de voltaje trifásico NNT4-4/3840P se aplica en los dispositivos de calefacción de hornos eléctricos industriales, hornos para fundición de vidrio, la industria petroquímica, maquinaria para la fabricación de calzado y equipos similares.

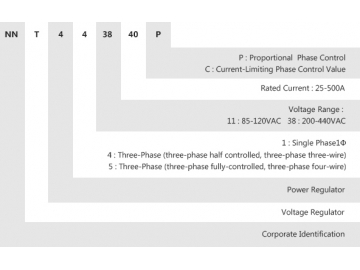

Descripción del modelo

Parámetros del regulador de voltaje trifásico NNT4-4/3840P

Voltaje aplicable	Tipo 11: voltaje trifásicoAC85~120V---50/60Hz
Voltaje aplicable	Tipo 38: voltaje trifásico AC200~480V---50/60Hz
Corriente de carga	25A/40A/75A/100A/125A/150A/200A/250A/300A/400A/500A
Fuente de alimentación auxiliar	Fuente de alimentación de trabajo de la placa PCB: AC220V±10% 50/60Hz, el terminal de control L/N carece de zona de cable neutro y zona de cable bajo tensión. Los 4 cables trifásicos se conectan al cable neutro N de forma sincronizada. Si la placa de circuito impreso se conecta al control principal de la fuente de alimentación, el regulador no necesita de una fuente de alimentación auxiliar.
Ángulo de cambio de fase	El punto central de 0 ~ 150 ° de la carga delta o carga estelar (HHT4-4) no se conecta al cable.
Ángulo de cambio de fase	El punto central de 0~175° de la carga estelar (HHT4-4) está conectado
Alarma de exceso de temperatura	El dispositivo emite una alarma cuando su temperatura supera los 75℃.
Entrada señal	4~20Ma, 0~10V señal
Ambiente de operación	Temperatura de -10~55℃ y humedad relativa de menos del 90%
Tensión de salida soportada	AC2000V/1 minuto (entre los disipadores de calor de la fuente de alimentación)
Resistencia de aislamiento	Por encima de 20M Ω/500V (entre los disipadores de calor de la fuente de alimentación)

Diagrama de forma de la onda de salida

Cantidad de salida	Forma de la onda de salida
Modo de control	10%salida	50%salida	90%salida
Control de fase

Control de fase:
Control de intersección continuo, salida estable; el amperímetro no fluctúa, pero en cada ciclo la semionda generará una onda armónica.

Carga aplicable:
Semicontrol trifásico, carga de impedancia constante, infrarrojo lejano, lámpara IR tubular y varilla de carburo de silicio.

Características

El regulador de voltaje trifásico tiene muchos tipos de señal de entrada de control (4~20MA/0~5V/0~10V/1~5V/2~10V, etc.) que el usuario puede elegir de acuerdo con sus necesidades.
Presenta el modo de ajuste manual de las salidas de potencia interna y externa + ajuste automático.
Este regulador de voltaje trifásico viene con una luz indicadora de circuito abierto del fusible/cortocircuito de carga, luz indicadora de circuito abierto (opcional)/luz indicadora de alta temperatura del SCR (75℃) y conector de alarma de fallos.
Permite visualizar el porcentaje (0 ~ 100%) de la potencia de salida de carga.
El tiempo de calentamiento del búfer de carga del regulador de voltaje es de alrededor de 15 segundos.
Si el exceso de temperatura del SCR o la quema del fusible detienen el funcionamiento, una vez corregido el problema el dispositivo volverá a operar normalmente.
Integra un fusible rápido que evita el daño del SCR y se puede remover fácilmente.
Incorpora un disipador térmico de alta eficiencia que conduce el calor eficientemente y ofrece un excelente efecto de disipación térmica.
Cuenta con la función de detección automática de frecuencia de potencia de 50~60Hz sin necesidad de conmutación.

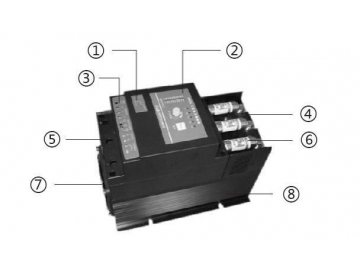

1. Especificaciones del modelo del producto, 2. Función de control, 3. Etiqueta indicadora, 4. Etiqueta indicadora de control de señal del terminal, 5. Fuente de alimentación principal, 6. Cubierta de protección de carga, 7. Fusible, 8. Ventilador de flujo axial y disipador térmico

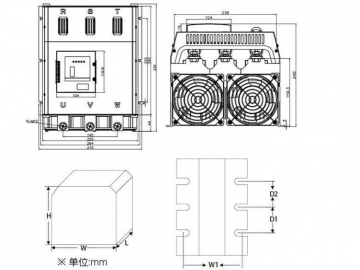

Aspecto y tamaño de instalación

Corriente A	Dimensiones exteriores			Dimensiones fijas			Tornillo	Método de refrigeración
Corriente A	Largo L	Ancho W	Alto H	D1	D2	W1	Tornillo
25	150	130	164	80	0	116	M5,M6	Refrigeración natural
40	150	130	164	80	0	116	M5,M6	Refrigeración forzada
75	218	130	168	112	0	116	M5,M6
100	218	130	168	112	0	116	M5,M6
125	285	148	210	170	0	137	M8
150	285	148	210	170	0	137	M8
200	285	148	210	170	0	137	M8
250	335	275	240	112	112	265	M8,M10
300	335	275	240	112	112	265	M8,M10
※ Por encima de los 400A el producto se puede personalizar.
