Conector tipo codo de 200A
El conector tipo codo americano 200A es adecuado para sistemas eléctricos 200A en los Estados Unidos. Es ampliamente utilizado en transformadores montados en almohadilla americanos, unidades principales de anillo, cajas de ramificación de cables, transformadores subterráneos y conexiones eléctricas de alto voltaje con otros equipos eléctricos. Los dispositivos de unión compatibles incluyen buje de alimentación simple, buje de alimentación doble, interfaz de 200A para barra colectora, interfaz de 200A para mucho más. Las interfaces del producto cumplen con el estándar de diseño de bujes 200A en IEEE 386.
- Los conectores tipo codo presentan una alta calidad en su materia prima de caucho EPDM, lo que garantiza un fuerte aislamiento y protección con potentes propiedades mecánicas.
- Ofrece soluciones totalmente aislantes, de sellado y de blindaje.
- El dispositivo bien comprimido garantiza la fiabilidad de la aplicación y un tamaño más compacto en comparación con otras configuraciones.
- El punto de prueba se puede instalar con una pantalla electrífera o un indicador de falla para mostrar el estado de carga y falla.
- El conector de varilla conductora está equipado con función de extinción de arco como un interruptor de carga para conducir o cortar corriente de 200A, excepto para cortar corriente durante un mal funcionamiento.
- El diseño de las pantallas internas y externas del enchufe de tipo blindaje optimiza la estructura del campo eléctrico y uniforma la capa de blindaje exterior, con una resistencia a tierra de menos de 5000Ω, para mantener efectivamente el potencial eléctrico de la superficie exterior del conector del cable en cero para garantizar la seguridad del operador de mantenimiento.
- El sellado de compresión del tubo contráctil en frío entre el extremo del enchufe y el cable evita la intrusión de humedad del cable. Cumple con los requisitos del estándar industrial IEEE 386-2006.
| Clase de voltaje | 15kV | 24kV |
| Corriente continua | 200A | 200A |
| Voltaje de resistencia de CA | 42kV/5min | 54kV/5min |
| Descarga parcial | 15kV, ≤ 10pC | 26.8kV, ≤ 10pC |
| Voltaje de resistencia al impulso (10 veces para cada polaridad) | 95kV | 125kV |
| Corriente de conmutación | 14.4kV, 200A,10 veces | 26.3kV, 200A, 10 veces |
| Resistencia de la pantalla | 5000Ω | 5000Ω |
| Sección transversal del cable | 25-120mm² | 25-120mm² |

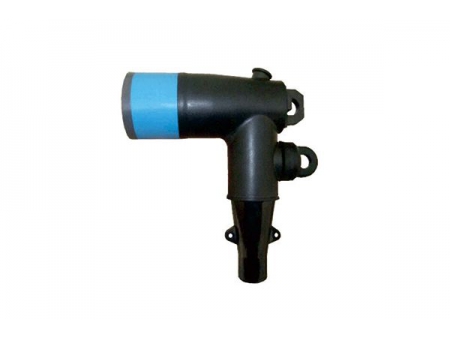

Conector tipo codo 15kV 200A

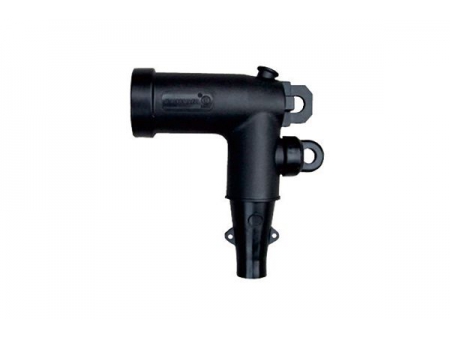

Conector tipo codo 200A de 25kV
Aplicaciones

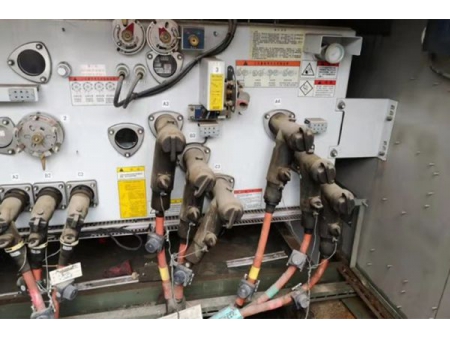

El conector tipo codo 200A de 25 kV es adecuado para sistemas de alimentación a 25kV e inferiores según los estándares estadounidenses o americanos. Se utiliza para conectar cables y equipos eléctricos, como unidades principales de anillo, cajas de derivación de cables, transformadores, aparamenta, entre otros, para lograr una conexión eléctrica totalmente aislada entre cables y equipos y construir un sistema de red de anillo.
Estándar y dimensiones
Cumple con los requisitos de IEEE386 en las Américas.
| Voltaje nominal (U0/U) | 15.2/26.3kV |
| Corriente continua | 200A |
| Voltaje de resistencia de CA | 40kV para 1min |
| Descarga parcial | 19kV,≤3pC |
| Voltaje de resistencia al impulso (10 veces para cada polaridad) | 125kV |
| Corriente de conmutación | 26.3kV, 200A, 10 veces |
| Resistencia de la pantalla | ≤5000Ω |
Hecho de material de caucho EPDM de alta calidad, el conector tipo codo puede proporcionar una conexión separable totalmente blindada cuando se acopla con productos de buje epoxi adecuados. Además, cuenta con excelentes propiedades mecánicas. El servicio personalizado OEM está disponible, como la impresión láser del nombre de la empresa del cliente en la superficie del producto. Totalmente probado y aprobado por la fábrica, el producto es suministrado directamente por la fábrica para ofrecerle el mejor rendimiento al precio más bajo. El período de entrega más corto le ahorra tiempo y energía, así que con nosotros su orden no solo tendrá la mejor calidad, pero también rapidez en la entrega.
