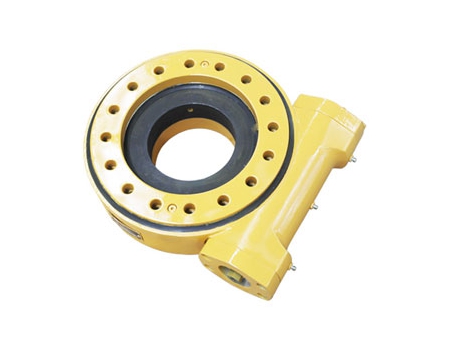

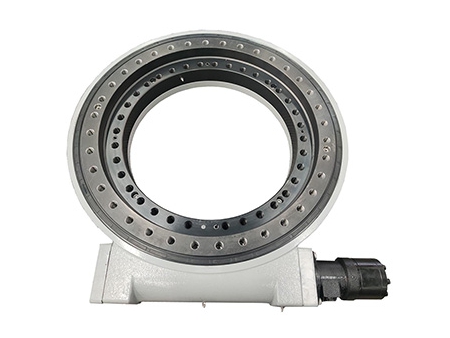

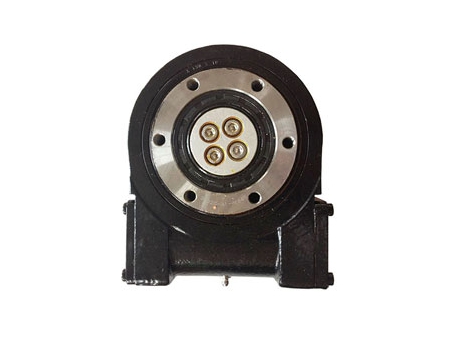

Módulo de giro, serie SE
El módulo de giro de la serie SE consta de una carcasa cerrada, una corona de orientación, un tornillo sin fin y piezas de soporte, y está diseñado para manejar cargas axiales, radiales y de momento de titulación. El motor hidráulico o el motor eléctrico se pueden montar como fuente de energía y acciona los reductores para que giren en el sentido de las agujas del reloj y en el sentido contrario.
Utilizando la corona de orientación como componente clave, el módulo de giro puede manejar cargas axiales y de momento basculante pesadas y presenta una instalación simple, fácil mantenimiento y tamaño compacto.
Los módulos de giro de la serie SE se utilizan ampliamente en una variedad de máquinas:
- Dispositivos de seguimiento solar
- Plataformas elevadoras de trabajo
- Grúas montadas en camión
- Maquinaria forestal
- Mesas giratorias
- Máquinas perforadoras de carbón

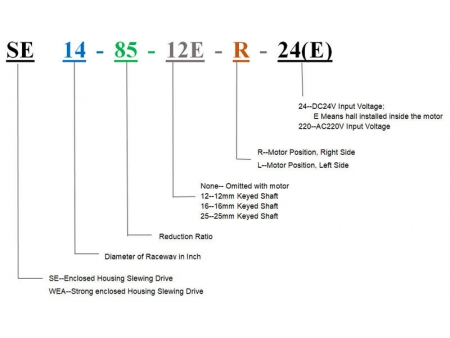

| Modelo | | | | | | | | | |
| Par nominal de salida (kN.m) | 0.4 | 0.6 | 1.5 | 6.5 | 7.5 | 8 | 10 | 15 | 18 |
| Par del momento de inclinación (kN.m) | 1.1 | 3 | 5 | 33.9 | 54.3 | 67.8 | 135.6 | 203 | 271 |
| Carga axial (kN) | 30 | 45 | 133 | 338 | 475 | 555 | 976 | 1598 | 2360 |
| Carga radial (kN) | 16.6 | 22 | 53 | 135 | 190 | 222 | 390 | 640 | 945 |
| Par de retención (kN.m) | 2 | 5.5 | 10.4 | 38.7 | 43 | 48 | 72.3 | 105.8 | 158.3 |
| Relación de transmisión | 62:1 | 62:1 | 73:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| Precisión de seguimiento | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.150 | ≤0.150 | ≤0.150 |
| Engranajes autoblocantes | Sí | Sí | Sí | Sí | Sí | Sí | Sí | Sí | Sí |
| Peso (kg) | 12 | 20 | 23 | 49 | 61 | 64 | 105 | 149 | 204 |
Nuestra gama de productos incluye rodamientos de precisión en dimensiones de Ø 100 mm a Ø 1490 mm.
-

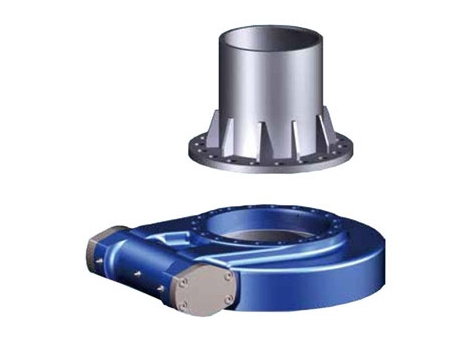

Instalación horizontal
En aplicaciones solares, se recomienda montar los módulos de giro al revés en el eje acimutal para una mejor protección y para agregar protección para el eje de elevación.
-

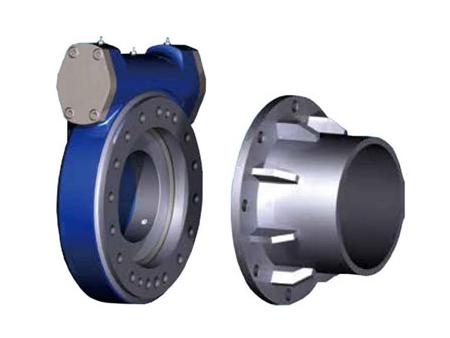

Instalación vertical
En aplicaciones solares, se recomienda instalar los módulos de giro que hacen referencia al dibujo adjunto para una mejor protección.
