Sistema hidráulico de mordazas Serie FW Fabricante

Sistema hidráulico de mordazas Serie FW

Solicite un presupuesto

Nosotros: http://moldpresscn.com.ar/3-1-fw-series-hydraulic-clamping-system.html

El sistema hidráulico de abrazaderas FW es utilizado para las operaciones de sujeción de moldes. Con su sistema de mordazas de derecha a izquierda, asiste a los operadores en el proceso de cambio rápido durante la producción de moldes. Esto implica una reducción en el tiempo requerido para el cambio de moldes, con lo cual, se convierte en una pieza esencial del equipamiento para moldes de inyección y el proceso de moldeo a presión.

Especificaciones técnicas

FW2

Fuerza de sujeción (25MP): 20 kn
Carrera X: 7 mm
Carrera de sujeción Y: 3 mm
Carrera segura de reserva Z: 4 mm

FW4

Fuerza de sujeción (25MP): 40 kn
Carrera X: 7 mm
Carrera de sujeción Y: 3 mm
Carrera segura de reserva Z: 4 mm

FW6

Fuerza de sujeción (25MP): 60 kn
Carrera X: 8 mm
Carrera de sujeción Y: 4 mm
Carrera segura de reserva Z: 4 mm

FW10

Fuerza de sujeción (25MP): 100 kn
Carrera X: 8 mm
Carrera de sujeción Y: 3 mm
Carrera segura de reserva Z: 5 mm

FW16

Fuerza de sujeción (25MP): 160 kn
Carrera X: 8 mm
Carrera de sujeción Y: 3 mm
Carrera segura de reserva Z: 5 mm

FW25

Fuerza de sujeción (25MP): 250 kn
Carrera X: 8 mm
Carrera de sujeción Y: 3 mm
Carrera segura de reserva Z: 5 mm

FW50

Fuerza de sujeción (25MP): 500 kn
Carrera X: 8 mm
Carrera de sujeción Y: 3 mm
Carrera segura de reserva Z: 5 mm

Parámetros técnicos

Serie	Fuerza de sujeción(25MP)	Carrera total	Carrera de sujeción	Carrera de reserva	Volumen del cilindro hidráulico de sujeción	Peso
Serie	KN	mm	mm	mm	cm³	kg
FW2	20	7	3	4	6.5	2
FW4	40	7	3	4	13	4.8
FW6	60	8	4	4	21	7.2
FW10	100	8	3	5	33	13
FW16	160	8	3	5	50	23
FW25	250	8	3	5	88	36
FW50	500	8	3	5	173	80

Selección de tipo
Los usuarios pueden elegir el tipo de mordazas correspondiente y el número de acuerdo a sus necesidades.

Capacidad de la maquina	Especificaciones del sistema de mordazas hidráulicas				Espesor de la placa del molde(mm)
Capacidad de la maquina	Placa fija	Número	Placa móvil	Número	Espesor de la placa del molde(mm)
60-120	FW2	4	FW2	4	25
160-250	FW4	4	FW4	4	30
280-320	FW6	4	FW6	4	30
350-600	FW10	4	FW10	4	40
650-850	FW16	4	FW16	4	50
900-1300	FW16	6	FW16	6	50
1400-1600	FW25	6	FW25	6	50
1800-2800	FW25	8	FW25	8	50

Características

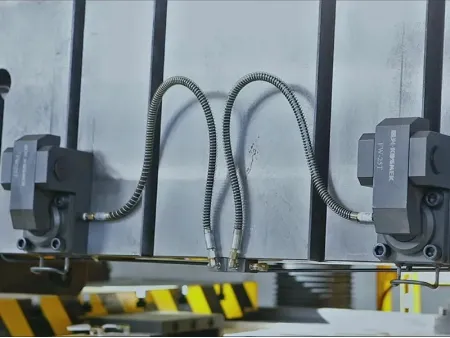

Las mordazas están organizadas en diagonal dentro de la placa del molde, de este modo, existen 4 líneas de aceite individuales por cada par de placas de molde. Por lo cual, si una de las líneas tiene una pérdida, las otras no se verán afectadas.
La bomba y el bloque de válvulas utilizan tecnología de sellado sin derrames. Esto garantiza que la producción no presente perdidas por hasta 168 horas bajo un sistema de presión de 25MP.
La unidad de potencia de la estación de bombeo cuenta con una bomba intensificadora neumática de la compañía japonesa KOSMEK. La misma presenta un diseño de bombeo dual para mejorar tanto la estabilidad como la seguridad del trabajo.
La presión del sistema es detectada utilizando cuatro grupos de interruptores de presión de la compañía americana GEMS. La unidad de polvo brindara la presión necesaria cuando la del sistema sea más baja que la configuración. Esto permitirá que la presión del sistema se mantenga en rangos normales.
El sistema de mordazas hidráulicas serie FW cuenta con un controlador PLC de OMRON y dispositivos eléctricos de SMC. Esto garantiza una vida útil mayor y una mejor calidad.
El sistema de mordazas hidráulicas y la máquina de moldes de inyección poseen una función de seguridad de enclavamiento, que asegura un alto nivel de seguridad durante el uso del producto.

Dimensions

Especificación	G	E	F	S	P	Q	Rc	M	N	L	K	J	H(Estándar)
FW2	60	58	28	58	6.7	12.5	1/4	48	24	100	18	82	25
FW4	66	73	40	80	8.6	16	1/4	70	35	138	23	115	30
FW6	80	94	50	87	8.3	20	1/4	76	45	160	30	130	30
FW10	90	106	55	107	11.1	20	1/4	95	55	194	30	164	40
FW16	100	126	60	135	8.6	20	1/4	120	75	230	30	200	50
FW25	113	155	73	150	10.5	20	1/4	135	90	270	30	240	50
FW50	155	230	110	178	10.5	20	1/4	160	90	320	30	290	60

Nota: La letra H representa el espesor de las placas de base de los moldes que se unen a las mordazas hidráulicas estándar. Estos productos pueden ser personalizados a pedido del cliente.
