Perforadora hidráulica sobre oruga KG520/KG520H

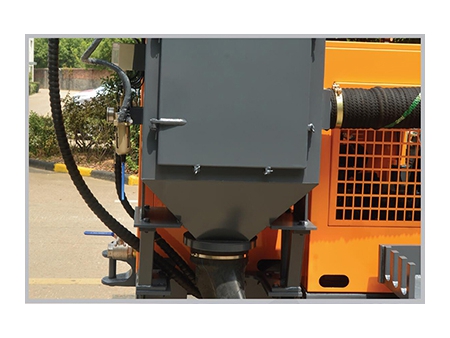

La perforadora hidráulica sobre oruga KG520/KG520H está diseñada para contratistas y operaciones en canteras de mediano y gran tamaño. Este sistema de perforación posee un mecanismo de desplazamiento por orugas y tracción integral. El mecanismo de orugas, la tracción integral, junto con el motor de émbolo ofrecen una presión de trabajo eficaz y excelente capacidad de ascenso de la unidad. La amplia inclinación y el cilindro de elevación hidráulico del brazo permiten que este equipo de perforación proporcione una operación óptima en posiciones difíciles. Además, posee un par rotatorio más alto y una mayor velocidad de giro; y para incrementar la fuerza de elevación y la confiabilidad utiliza cadena y motor de propulsión. Asimismo, cuenta con un colector de polvo de mayor capacidad, un sistema de plegado de perfil engrosado que se utiliza para la carcasa a fin de mejorar la intensidad y la rigidez; y el anillo adicional que facilita la manipulación y la elevación. Nuestra perforadora hidráulica sobre oruga modelo KG520/KG520H puede realizar cualquier tarea, incluyendo operaciones en canteras / operaciones mineras y control de muros.
Parámetros resumidos
Diámetro de perforación: Φ105-152mm
Profundidad de perforación moderada: 25m
Método de alimentación: Motor-cadena de rodillos
Carrera útil: 4150mm
Potencia auxiliar: /Yuchai 4DKC4G3-100(70KW/2200r/min)
| Modelo de perforadora | KG520 | KG520H |
| Peso total de la máquina | 6500KG | 7000KG |
| Medidas externas | 6800×2200×2850mm | 6800×2450×2850mm |
| Dureza de la roca | f=6-20 | |
| Diámetro de perforación | Φ105-152mm | |
| Profundidad de perforación moderada | 25m | |
| Velocidad de giro | 0-100rpm | |
| Par de giro | 3500N·m | |
| Potencia de elevación | 25KN | |
| Método de alimentación | Motor-cadena de rodillos | |
| Carrera útil | 4150mm | |
| Velocidad de desplazamiento | 0-4km/h | |
| Pendiente máxima | ≤30° | |
| Altura libre sobre el suelo | 440mm | |
| Ángulo de inclinación de la barra | Abajo: 135°, arriba: 50°, total: 185° | |
| Ángulo oscilante de la barra | Izquierda: 50°, derecha: 50°, total: 100° | |
| Ángulo de inclinación del brazo de perforación | Abajo: 50°, arriba: 25°, total: 75° | |
| Ángulo oscilante del brazo de perforación | Izquierda: 45°, derecha: 45°, total: 90° | |
| Ángulo de elevación de la oruga | ±10° | |
| Longitud de compensación de la barra | 900mm | |
| Potencia auxiliar | 4DKC4G3-100(70KW/2200r/min）/Yuchai 4DKC4G3-100(70KW/2200r/min) | |
| Varilla de perforación | K4 | |
| Martillo DTH | Φ76×3m o Φ89×3m | |
| Consumo de aire | 15-22m3/min | |
| Altura máxima del orificio horizontal | 2850mm | |
| Altura máxima del orificio horizontal | 900mm | |
