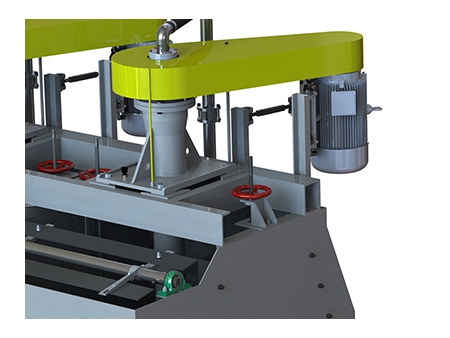

Celda de flotación por aire forzado
La celda de flotación (flotación por espuma) está recibiendo una aplicación cada vez mayor en las industrias de procesamiento de minerales e ingeniería química. La celda de flotación se aplica como una máquina de concentración en plantas de procesamiento de minerales de tamaño grande, mediano y pequeño para la recuperación de minerales metálicos, incluidos oro, plata, cobre, plomo, zinc, níquel, manganeso, hierro, molibdeno, tungsteno y minerales no metálicos, incluidos barita, cuarzo, grafito, feldespato y espato flúor.
Principio de funcionamiento
Cuando el impulsor comienza a girar, la lechada de mineral se succiona desde la parte inferior de la celda hacia el intervalo entre las palas del impulsor. Mientras tanto, un soplador externo de esta celda de flotación de aire forzado suministra aire a baja presión a través del eje hueco y la dispersión de aire. La lechada de mineral entra en contacto con el aire entre las palas. La mezcla de lodo y aire se descarga por la sección superior de las palas y entra en la celda de flotación después de que el estator que rodea el impulsor reduce el vórtice de lodo. A continuación, las burbujas suben a la región de estabilización y, tras el proceso de concentración, entran en el lavadero de espuma que recoge y transporta la espuma. Parte de la lechada de mineral fluye hacia la sección inferior de la cuchilla y se convierte en espuma mineralizada nuevamente después de la agiatación de la hoja. El mineral de lodo restante fluirá a la siguiente celda y finalmente se convertirá en relaves.
- La celda de flotación XCF y la celda de flotación KYF comparten similitudes en estructura y propiedades. Pero el tipo XCF tiene un estator que rodea el impulsor que puede crear un área de presión negativa para la autoaspiración de la lechada de mineral. El consumo de energía es ligeramente mayor.
- La celda de flotación XCF y la celda de flotación KYF se pueden combinar como un set de celdas de flotación.
| Modelo | Volumen efectivo (m3) | Capacidad (m3/min) | Diámetro del impulsor (mm) | Velocidad del impulsor (r.p.m) | Presión de inflado (Kpa) | Flujo de inflado de aire (m3/m2.min) | Potencia del agitador (kW) | Potencia del rascador (kW) |
XCF-1 | 1 | 0.2-1 | 400 | 358 | ≥12.6 | ≤2 | 5.5 | 1.1 |
XCF-2 | 2 | 0.4-2 | 470 | 305 | ≥14.7 | 7.5 | ||
XCF-3 | 3 | 0.6-3 | 540 | 266 | ≥19.8 | 11 | 1.5 | |
XCF-4 | 4 | 1.2-4 | 620 | 225 | ≥19.8 | 15 | ||
XCF-8 | 8 | 3.0-8 | 720 | 175 | ≥21.6 | 22 | ||
XCF-10 | 10 | 4-10 | 720 | 192 | ≥21.6 | 30 | ||
XCF-16 | 16 | 4-16 | 860 | 160 | ≥25.5 | 37 | ||
XCF-24 | 24 | 4-24 | 945 | 166 | ≥30.4 | 55 | ||
XCF-30 | 30 | 8-30 | 1020 | 138 | ≥31 | 55 | ||
XCF-38 | 38 | 10-38 | 1050 | 141 | ≥32 | 75 | ||
XCF-40 | 40 | 10-40 | 1050 | 141 | ≥32 | 75 | ||
XCF-50 | 50 | 10-40 | 1200 | 125 | ≥35 | 90 |
| Modelo | Volumen efectivo (m3) | Capacidad (m3/min) | Diámetro del impulsor (mm) | Velocidad del impulsor (r.p.m) | Presión de inflado (Kpa) | Flujo de inflado de aire (m3/m2.min) | Potencia del agitador (kW) | Potencia del rascador (kW) |
KYF-1 | 1 | 0.2-1 | 340 | 281 | ≥12.6 | ≤2 | 4 | 1.1 |
KYF-2 | 2 | 0.4-2 | 410 | 247 | ≥14.7 | 5.5 | ||
KYF-3 | 3 | 0.6-3 | 480 | 219 | ≥19.8 | 7.5 | 1.5 | |
KYF-4 | 4 | 1.2-4 | 550 | 200 | ≥19.8 | 11 | ||
KYF-8 | 8 | 3.0-8 | 630 | 175 | ≥21.6 | 15 | ||
KYF-10 | 10 | 4-10 | 630 | 192 | ≥2106 | 22 | ||
KYF-16 | 16 | 4.0-16 | 740 | 160 | ≥25.5 | 30 | ||
KYF-24 | 24 | 4.0-24 | 800 | 166 | ≥30.4 | 37 | ||
KYF-30 | 30 | 8-30 | 880 | 135 | ≥31 | 45 | ||
KYF-38 | 38 | 10-38 | 880 | 138 | ≥32 | 55 | ||
KYF-40 | 40 | 10-40 | 950 | 135 | ≥32 | 55 | ||
KYF-50 | 50 | 10-40 | 1030 | 128 | ≥35 | 75 |
