Perforadora sobre orugas de media presión

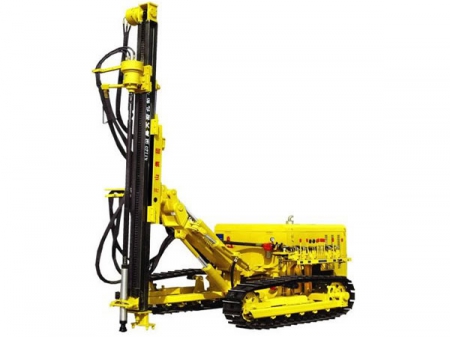

La máquina perforadora de media presión sobre orugas KG920B está diseñada tomando como referencia el modelo KY125. Sobre este modelo se han realizado actualizaciones y mejoras en el sistema neumático, el sistema hidráulico, los componentes del brazo oscilante y los componentes del sistema de desplazamiento. Además, se ha reemplazado el motor del modelo KY125 por un motor diésel tipo YC4D80 (58KW, 2400r/min). De esta forma, la máquina perforadora de cadenas KG920B puede utilizarse en pendientes de hasta 30° y se ha mejorado tanto la velocidad de rotación como la capacidad de perforación.
En el siguiente cuadro puede verse una comparación entre las características de las máquinas perforadoras KG920B y KY125. Entre ambos modelos la perforadora KG920B presenta una serie de ventajas frente a la versión anterior. Para cualquier información adicional, no dude en ponerse en contacto con nosotros.
Ventajas de la perforadora KG920A sobre el modelo KY125| Ventaja | |||
| Sistema dedesplazamiento | Motor y reductor | Motor de pistón rotativo (conexión directa) | Menor presión y vida útil prolongada |
| Presión de trabajo | 11Mpa | 14-16Mpa | |
| Brazo oscilante | Nuevo diseño del brazo oscilante | El brazo oscilante puede perforar en horizontal (a baja altura) y en vertical | |
| Sistema neumático | Válvula de aire de impacto | Válvula esférica | Facilidad de uso |
| Velocidad de rotación | 83r/min (motor diésel 1700r/min) 107r/min (motor diésel 2200r/min) | 55r/min | Velocidad de rotación un 50% mayor |
| Sistema hidráulico | 30 bombas, nuevo grupo de válvulas de gran tamaño, nuevo tipo dediversor de flujo, nuevo tipo de conector | 19.2 bombas | Caudal incrementado,menor resistencia yaspecto atractivo |
| Velocidad de alimentación | 450mm/s | 336mm/s | Un 40% más alta |
| Dureza de la roca | F=6-20 |
| Diámetro del orificio | Ф80-105mm |
| Profundidad del pozo | 25m |
| Presión | 1.0-1.7Mpa |
| Consumo de aire | 9-16m3/min |
| Velocidad de rotación | 0-107r/min |
| Par de rotación | 1400N.m |
| Capacidad de elevación | 15000N |
| Tipo de propulsión | Cadenas y cilindros hidráulicos |
| Longitud de avance | 3000mm |
| Especificaciones de la varilla de perforación | Φ64/Φ76×3000mm |
| Pendiente máxima | 30° |
| Altura libre sobre el suelo | 290mm |
| Velocidad dedesplazamiento | 0-1.8km/h |
| Ángulo de cabeceo del soporte de avance | Abajo 135°, arriba 5°, total 140° |
| Ángulo de giro del soporte de avance | Izquierda 100°, derecha 45°, total 145° |
| Ángulo de elevación del brazo de perforación | Abajo 50°, arriba 25°, total 75° |
| Ángulo de oscilación del brazo de perforación | Izquierda 44°, derecha 45°, total 89° |
| Compensación del soporte de avance | 900mm |
| Motor diésel | YC4D80 (58KW, 2400r/min) |
| Dimensiones totales(L×A×H) | 4400×2200×2050mm |
| Peso total | 4200kg |
| Diámetro de la broca | 90mm | 105mm | 115mm |
| Varilla de perforación(Diámetro×L) | Φ64x3000mm | Φ64x3000mm | Φ76x3000mm |
| Martillo de perforación | CW930 | HD45S | HD45A |
Compresor de aire recomendado para la perforadora KG920B
