Conexión de Compresión, para Trabajos Ligeros HS140 Fabricante

Conexión de Compresión, para Trabajos Ligeros HS140

Solicite un presupuesto

Nosotros: http://brass-pipefittings.com.ar/2-2-light-duty-brass-compression-fittings.html

Racores para tubos de plástico

Los accesorios de compresión de latón con rosca hembra de Honson están diseñados para distribuir agua a través de tuberías de PE. En comparación con los accesorios de la serie HS130, esta variedad es más económica, pero tiene la misma funcionalidad y alta calidad. Elija los accesorios de compresión de latón con rosca hembra de Honson para instalar un sistema de tuberías confiable, eficiente y asequible.

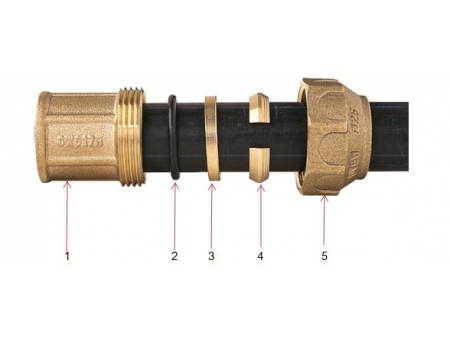

Item	Descripción	Materiales
1	Cuerpo	HPb57-3
2	Junta tórica	NBR
3	Arandela	HPb57-3
4	Compresión (Anillo -C)	HPb57-3
5	Tuerca	HPb57-3

Estructura

Características

Indicado para su uso en:fontanería y calefacción
Medida: 20mm - 63mm
Certificado ACS
Tubo compatible: LDPE, MDPE, HDPE

Opciones de tratamiento superficial: bruto
Temperatura de trabajo: -10°C a 80°C
Presión máxima PN: 16 bar (PN-16)
Roscas de fijación: ISO228/1

Acoplador recto
Codo
Te

Acoplador recto de compresión de latón para servicio ligero

Acoplador recto simétrico C×C, HS140-001

TAMAÑO	D	L
20×20	20.7	28
25×25	25.8	30
32×32	33	38.5
40×40	41.5	46.5
50×50	51	58
63×63	64	68

Acoplador hembra recto C×FI, HS140-002

TAMAÑO	D	G	L	L1
20×1/2''F	20.7	1/2''	26	13
25×3/4''F	25.8	3/4''	29	14
32×1''F	33	1''	35	15
40×1 1/4''F	41.5	1 1/4''	40	16
50×1 1/2''F	51	1 1/2''	46	17
63×2''F	64	2''	55.5	20

Acoplador macho recto C×MI, HS140-003

TAMAÑO	D	G	L	L1
20×1/2''M	20.7	1/2''	26	11
25×3/4''M	25.8	3/4''	28	12
32×1''M	33	1''	34.5	14
40×1 1/4''M	41.5	1 1/4''	41	16
50×1 1/2''M	51	1 1/2''	48	17
63×2''M	64	2''	55.5	18.5

Codo de compresión de latón ligero

Codo simétrico C×C, HS140-004

TAMAÑO	D	L	H
20×20	20.7	25	25
25×25	25.8	30	30
32×32	33	38	38
40×40	41.5	45	45
50×50	51	54.5	54.5
63×63	64	67	67

Codo hembra C×FI, HS140-005

TAMAÑO	D	G	L	H	H1
20×1/2''F	20.7	1/2''	24	22.5	13
25×3/4''F	25.8	3/4''	29	26	14
32×1''F	33	1''	35	33.5	15
40×1 1/4''F	41.5	1 1/4''	43	38.5	16
50×1 1/2''F	51	1 1/2''	50	44.5	17
63×2''F	64	2''	62	55	20

Codo macho C×MI, HS140-006

TAMAÑO	D	G	L	H	H1
20×1/2''M	20.7	1/2''	23.5	25.5	11
25×3/4''M	25.8	3/4''	27	30	12
32×1''M	33	1''	34	36	14
40×1 1/4''M	41.5	1 1/4''	42	42	16
50×1 1/2''M	51	1 1/2''	48	48.5	17
63×2''M	64	2''	61	57.5	18.5

Codo con placa de pared C×FI, HS140-009

TAMAÑO	D	G	L	H	H1	H2
20×1/2''F	20.7	1/2''	24	41	22.5	13
25×3/4''F	25.8	3/4''	29	48	26	14
32×1''F	33	1''	35	61.5	33.5	15

T de compresión de latón para trabajo ligero

T simétricaC×C×C, HS140-007

TAMAÑO	D	L	H
20×20×20	20.7	50	25
25×25×25	25.8	56	30.5
32×32×32	33	70	38.5
40×40×40	41.5	86	46
50×50×50	51	100	56
63×63×63	64	124	69

T hembra C×C×FI, HS140-008

TAMAÑO	D	G	L	H	H1
20×1/2''F	20.7	1/2''	48	22.5	13
25×3/4''F	25.8	3/4''	58	26	14
32×1''F	33	1''	70	33.5	15
40×1 1/4''F	41.5	1 1/4''	86	38.5	16
50×1 1/2''F	51	1 1/2''	100	44.5	17
63×2''F	64	2''	124	55	20
