Mangueras para yacimiento Tipo: NHG-SZ
Las mangueras para yacimiento se han diseñado y desarrollado como gran protección al fuego en plataformas marítimas como una manguera de campo de aceite. Asimismo, esta manguera integra seguimiento de calentamiento eléctrico para que se ideal en condiciones de operación en bajas temperaturas, y la cubierta externa puede integrarse con una cubierta blindada de acero inoxidable, cable de acero inoxidable, o cubierta de hélice de polietileno conforme a los requerimientos específicos.

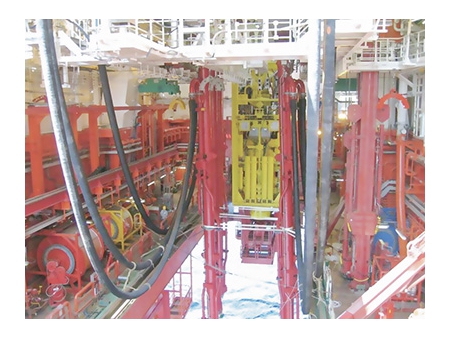

Aplicación: Esta manguera de caucho es utilizada ampliamente para sistemas tensiómetros en las aguas profundas, unidades semisumergibles de perforación, para poder realizar el transporte aceite hidráulico resistente a las flamas, como también reparar la posición del tubo perforado.
Rango de temperatura: Nivel I, -25 ~ 82 ℃
Producción estándar: API Spec 7K / API Spec 17K / GB/T 31065
Estándar API: 7K-0106 / 17K-0008
Estándar de protección ante el fuego: Cumple con los estándares de API Spec 16C, 704℃×30mins
Nivel de flexibilidad: FSL1
Longitud máxima: 60m
Tolerancia de longitud de producción: 6.4m o bajo ± 64 mm, mayor a 6.4m ± 1％
- Capa interna: Acero inoxidable
- Tubo: Caucho de nitrilo o HNBR (Caucho de acrilonitrilo butadieno) con gran resistencia ante la corrosión, el aceite, aislante térmico, con protección a la permeabilización de gas.
- Reforzamiento: Tela de tejido de alta fuerza
- Capa del armazón: Cable de acero de alta fuerza
- Aislante al fuego: Tela de fibra de vidrio
- Cubierta: Caucho de cloropreno, protección al fuego, a la abrasión, al aceite, al UV, al ozono, resistente al envejecimiento.
| Especificación | Diámetro interno | Diámetro externo | Presión de trabajo | Presión de explosión | Seguridad | Mín. BR (Almacenaje) (m) | Mín. BR (Operación) (m) | Peso | Máx. longitud |
| (pulgadas) (mm) | (pulgadas) (mm) | (bar) (psi) | (bar) (psi) | coeficiente | (m) | (m) | (Kg/m) | (m) | |
| NHG-SZ-102×21 | 4 102 | 7.64 194 | 207 3000 | 414 6,000 | 2.5 | 1.4 | 1.6 | 57.6 | 70 |
| NHG-SZ-152×21 | 6 152 | 8.94 227 | 207 3000 | 414 6,000 | 2.5 | 1.6 | 1.8 | 82 | 70 |
| NHG-SZ-203×21 | 8 203 | 11.81 300 | 207 3000 | 414 6,000 | 2.5 | 2.0 | 2.2 | 100 | 55 |
