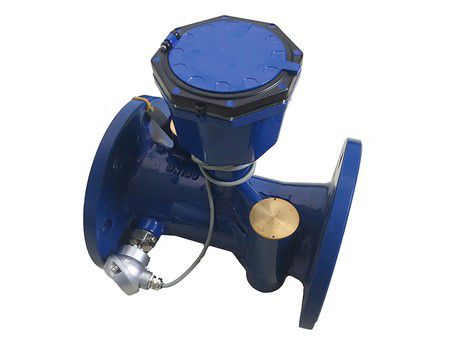

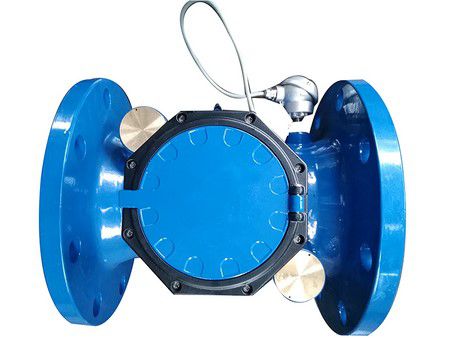

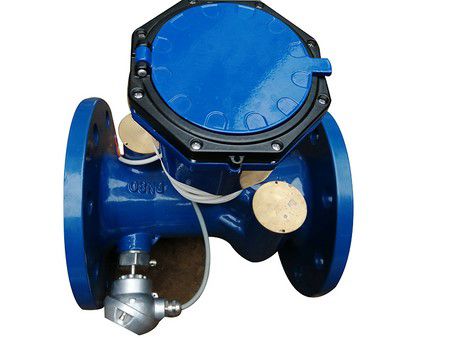

Medidor de agua ultrasónico con interfaz M-BUS
Nuestros medidores de agua ultrasónicos, equipados con una interfaz M-BUS, son una prueba de nuestro compromiso con la innovación y la excelencia en las tecnologías de gestión del agua. Utilizando principios avanzados de medición de flujo ultrasónico, este medidor de agua captura con precisión el flujo de agua instantáneo y acumulativo en condiciones de trabajo nominales. Cumpliendo con los estrictos estándares de GB/T 778, muestra nuestra capacidad para combinar la experiencia líder en la industria con soluciones prácticas y fáciles de usar.
| Diámetro nominal | Caudal de sobrecarga Q4 | Caudal permanente Q3 | Caudal de transición Q2 | Caudal mínimo Q1 | Resolución de lectura | Lectura máxima |
| DN | m | h | m² | |||
| 50 | 31.3 | 25 | 0.16 | 0.1 | 0.1 | 9,999,999 |
| 65 | 50 | 40 | 0.25 | 0.16 | ||
| 80 | 78.75 | 63 | 0.4 | 0.25 | ||
| 100 | 125 | 100 | 0.64 | 0.4 | ||
| 125 | 200 | 160 | 1 | 0.63 | ||
| 150 | 312.5 | 250 | 1.6 | 1 | ||
| 200 250 | 500 | 400 | 2.52 | 1.6 | ||
| 787.5 | 630 | 4 | 2.5 | |||
| 300 | 1250 | 1000 | 6.4 | 4 | ||

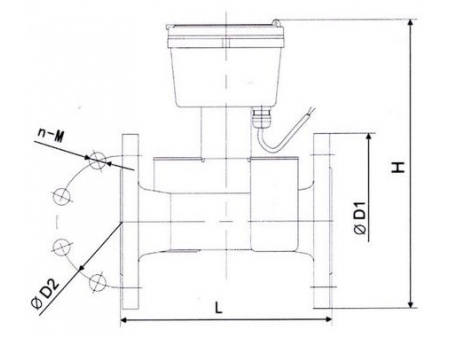

| Modelo | Longitud L | Altura H | Diámetro exterior de la brida D1 | Diámetro del círculo del perno D2 | Tornillo de conexión n-M |
| mm | mm | ||||
| 50 | 200 | 264 | 165 | 125 | 4-M16 |
| 65 | 200 | 270 | 165 | 145 | |
| 80 | 225 | 300 | 200 | 160 | 8-M16 |
| 100 | 250 | 310 | 220 | 180 | |
| 125 | 250 | 285 | 250 | 210 | |
| 150 | 300 | 335 | 285 | 240 | 8-M20 |
| 200 | 350 | 405 | 340 | 395 | 12-M20 |
| 250 | 450 | 490 | 405 | 355 | 12-M24 |
| 300 | 500 | 550 | 460 | 410 | |
- Ofrece una relación de alcance R250, con R400 disponible para necesidades especializadas.

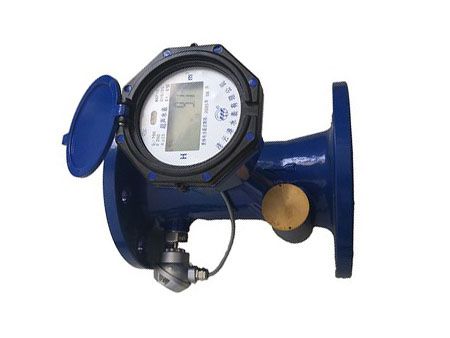

- Gracias a su pantalla LCD, estos medidores de agua muestran el caudal acumulado, el caudal instantáneo, la temperatura del agua y los detalles de identificación del contador.
- Los componentes completamente sellados garantizan el funcionamiento incluso cuando están sumergidos; según protección IP68.
- Realiza un seguimiento y recopila datos a lo largo del tiempo, incluidos los registros de años, meses y días.
- Equipado con interfaces M-bus (por defecto) y RS-485.
- Compatible con los protocolos de comunicación CJT-188 (por defecto) y Modbus.
- La tecnología de medición de flujo ultrasónico permite la instalación en múltiples ángulos sin afectar la precisión.
- Alimentado por una batería incorporada de cloruro de tionilo de litio, lo que garantiza más de 6 años de servicio.
- Clase de temperatura: medidor de agua fría: T30; medidor de agua caliente: T30/90
- Clase ambiental: O
- Clase ambiental electromagnética: E1
- Presión máxima admisible: 1,6 MPa
- Clase de pérdida de presión: Δp25
- Clase de sensibilidad del campo de flujo aguas arriba: U10
- Clase de sensibilidad del campo de flujo aguas abajo: D5
- Clase de protección: IP68
La demanda de nuestros medidores de agua ultrasónicos abarca varios campos, como el riego agrícola, los sistemas de agua urbanos y la infraestructura de las ciudades inteligentes:
- Riego agrícola: Se puede utilizar en la agricultura, este medidor prospera incluso en condiciones de agua difíciles, lo que garantiza que los agricultores obtengan lecturas precisas sin los obstáculos típicos de escombros o sedimentos.
- Infraestructura urbana e inteligente: A medida que las ciudades se vuelven más inteligentes, nuestro medidor encaja perfectamente, proporcionando datos cruciales para una distribución y gestión eficientes del agua.
- Entornos industriales: En industrias donde cada gota cuenta, nuestro medidor ofrece mediciones precisas, desempeñando un papel vital en la conservación de recursos y la optimización de las operaciones.
- Gestión inteligente del agua en la producción industrial.
¿Cómo funciona el principio de medición por ultrasonidos?
El medidor de agua ultrasónico funciona según un principio simple pero ingenioso: mide la diferencia de tiempo entre la emisión y la recepción de ondas ultrasónicas. Al hacerlo, puede medir con precisión la velocidad y el volumen del flujo de agua sin ningún contacto físico con el agua en sí. Este enfoque de medición no intrusivo mejora la precisión y confiabilidad del medidor, lo que lo convierte en una opción preferida en diversas aplicaciones.
¿Qué tipos de medidores de agua ultrasónicos existen?
Los medidores de agua ultrasónicos aprovechan la tecnología ultrasónica para medir la velocidad del fluido. Hay principalmente dos tipos comunes:
- Medidor ultrasónico de tránsito: Estos medidores miden el tiempo que tardan las ondas ultrasónicas en viajar entre dos transductores, proporcionando datos de flujo precisos.
- Medidor ultrasónico estilo Doppler: Estos medidores utilizan el efecto Doppler para medir el cambio en la frecuencia de la onda ultrasónica a medida que se refleja en partículas suspendidas o burbujas de aire en el agua, ideal para agua con alto contenido de partículas.
