Compensación en serie, distribución de energía

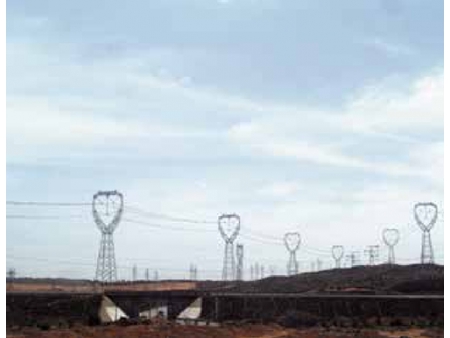

El sistema de compensación en serie para distribución de energía se emplea regularmente para mejorar la tensión en los terminales en corredores de transmisión de energía (10kV,35kV,66kV, etc.) a larga distancia con el propósito de optimizar la calidad de la energía en negocios y casas habitación.
En términos objetivos, si se utiliza una línea de distribución de 35kv o 10kv, la tensión en los terminales se torna constantemente más débil, lo que da como resultado efectos negativos para uso en hogares y empresas. Esto se puede atribuir a que la línea de transmisión supera los radios de transmisión de energía normales permitidos.
La compensación de la capitancia paralela convencional (en capacitores montados en poste) o transformadores de regulación (1:1) no puede resolver el problema en dichas condiciones, de hecho, el efecto de compensación que llegara a lograrse empeoraría rápidamente ya que la carga de energía de la terminal se incrementaría.

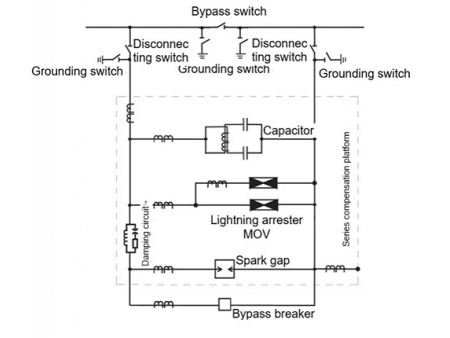

El capacitador serie (SC) desarrollado por RXPE puede resolver este inconveniente mediante el acortamiento de la distancia eléctrica equivalente con el propósito de mejorar la tensión en los terminales de la línea de transmisión.

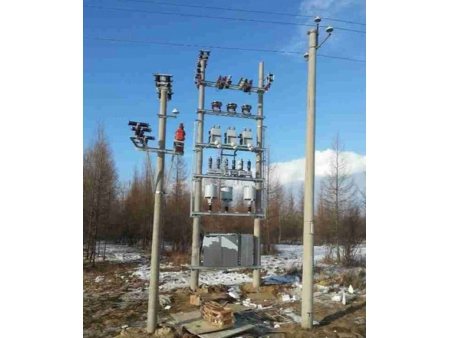

- Compensador serie de voltaje medio 10kV montado en poste
- Compensador serie de voltaje medio 10kV en forma de contenedor

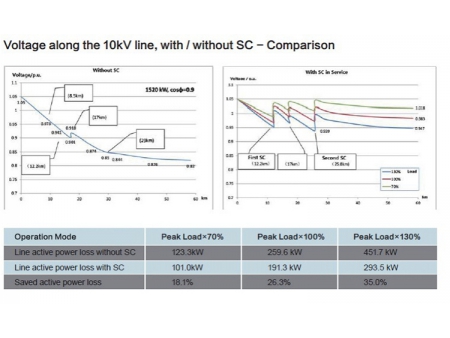

Después de la instalación de este capacitador, la tensión en los terminales (ya sea pasada o ligera) se mantendrá dentro del rango calificado y permitirá un nivel normal de tensión de la red de distribución en áreas remotas. En el siguiente diagrama se presenta el estatus de distribución del proyecto de Qinggouzi, el cual es de 10kV en una distancia de 58km. Se puede observar que la distribución de voltaje se incrementó significativamente y que las pérdidas de la línea se redujeron visiblemente después de la instalación de nuestras soluciones.
| Modo de operación | Carga máxima x70% | Carga máxima x100% | Carga máxima x130% |
| Pérdida de energía en la línea activa sin compensador serie | 123.3Kw | 25836 Kw | 451.7 Kw |
| Pérdida de energía en la línea activa con compensador serie | 101.0 Kw | 191.3 Kw | 293.5 Kw |
| Pérdida de energía que se ahorró | 18.1% | 26.3% | 35% |
