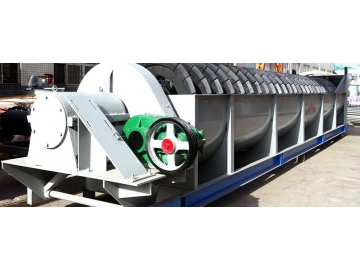

Clasificador espiral
Principio de funcionamiento
Los lodos minerales ingresan a la piscina desde el área de sedimentación a través de la salida de descarga. La piscina está diseñada inclinada, justo encima de la zona de sedimentación. Cuando el rotor está a baja velocidad, mezcla la lechada, lo que permite que las partículas floten en la superficie y se desborden a través de la salida. Las partículas gruesas se hundieron hasta el fondo, se transfirieron en espiral y se descargaron como materiales gruesos.
- La espiral cerca del vertedero de flujo descendente se hunde completamente por debajo de la lechada en el área de sedimentación, que es profunda con un gran espacio.

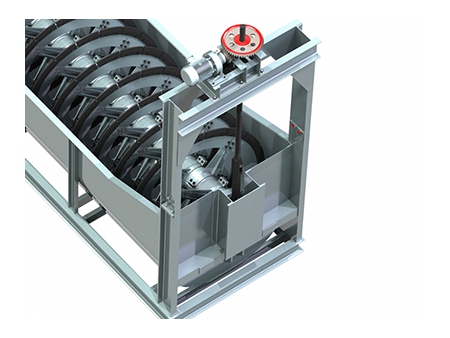

- Se agrega un dispositivo de elevación al extremo de retorno de arena para que no se necesite la cuchara grande para recoger partículas gruesas.
- Ahorra entre 1-1.5 kWh por tonelada.
- No es necesario reacondicionar la cuchara grande.

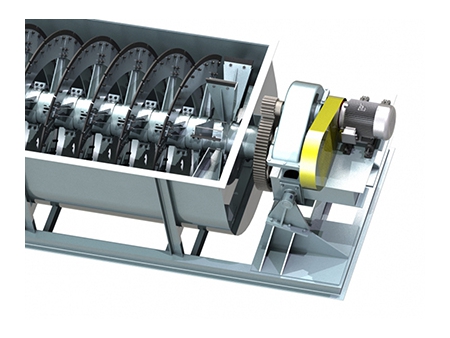

- Amortigua la fuerza de impacto desequilibrada en los engranajes grandes y pequeños.
Adecuado para clasificar los lodos según el tamaño de partícula.
El clasificador es uno de los dispositivos más utilizados en la minería, utilizado ampliamente en plantas de procesamiento de minerales, materiales de construcción, silicato e industria química. En plantas de pequeña, mediana y gran escala, el clasificador se utiliza para clasificar minerales como oro, plata, bronce, plomo, zinc, níquel, manganeso, hierro, etc., piedras como roca, granito, barita, cuarzo, grafito, feldespato y fluorita.
| Modelo | Velocidad de la espiral (r.p.m) | Capacidad de procesamiento (t/d) | Diámetro de la espiral (mm) | Longitud de la espiral (mm) | Pendiente del tanque de agua (°) | Potencia del motor (kW) |
FG(T)-300 | 7.7 | 10-30 | 300 | 3900 | 14-18.5 | 2.2 |
FG(T)-500 | 8 | 21-75 | 500 | 4390 | ||
FG(T)-750 | 7.8 | 31-165 | 750 | 5500 | 3 | |
FG(T)-1000 | 6.7 | 85 | 1000 | 6500 | 5.5 | |
FG(T)-1200 | 5,6,7 | 150 | 1200 | 6500 | 5.5 | |
FG(T)-1500 | 2.5,4,6 | 235 | 1500 | 8265 | 7.5 | |
FG(T)-2000 | 3.5,5.5 | 400 | 2000 | 8400 | 11；15 | |
FG(T)-2400 | 3.6 | 580 | 2400 | 9130 | 15 | |
FG(T)-3000 | 3.2 | 890 | 3000 | 12500 | 22 |
| Modelo | Velocidad de la espiral (r.p.m) | Capacidad de procesamiento (t/d) | Diámetro de la espiral (mm) | Longitud de la espiral (mm) | Pendiente del tanque de agua (°) | Potencia del motor (kW) |
2FG-1200 | 5,6,7 | 310 | 1200 | 6500 | 14-18.5 | 5.5×2 |
2FG-1500 | 2.5,4,6 | 460 | 1500 | 8265 | 7.5×2 | |
2FG-2000 | 3.6,5.5 | 750 | 2000 | 8400 | 15×2 | |
2FG-2400 | 3.63 | 1160 | 2400 | 9130 | 22×2 | |
2FG-3000 | 3.2 | 1785 | 3000 | 12500 | 30×2 |
