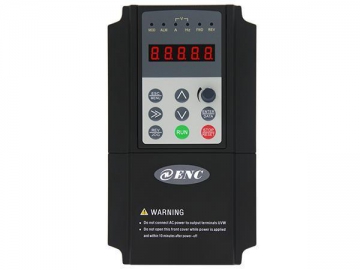

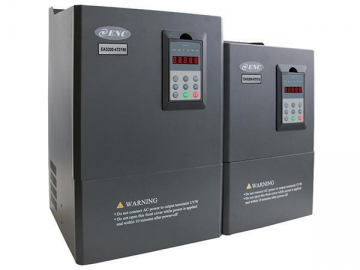

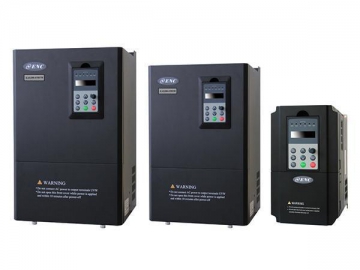

Servomotor asíncrono EAS200
Funciones de software flexibles e impecables
(1) Mediante la adopción de la teoría de control vectorial y la técnica de control de integración inteligente de avanzada para controlar el motor asíncrono 3PH en modo servo.
(2) Adopta el sistema de doble CPU con procesador aritmético vectorial independiente y rendimiento de procesamiento de datos de alta velocidad.
(3) Tecnología de servo suave (tecnología completamente digital).
(4) Función de múltiples velocidades incorporada.
(5) Función de terminal flexible I/O, la función de cada terminal I/E se puede personalizar.
(6) Funciones de control de velocidad y posición.
Hardware confiable y de avanzada
(1) Motor de control de CPU doble de 32 bits dedicado en modo completamente digital.
(2) Circuito de conversión de señal de codificador integrado, no necesita tarjeta PG extra.
(3) Terminal de salida de división de frecuencia de pulso disponible.
(4) Varias terminales de E/I programables.
(5) Sistema de circuito cerrado de corriente, velocidad y posición.
(6) Todas las series tienen unidad de freno incorporada.
Función de control integral y precisa
(1) Precisión del control de velocidad ±0.1%, rango de regulación: 1:5000.
(2) Precisión del control de precisión: ±1 pulso.
(3) Salida de par constante bajo la velocidad nominal del motor, salida de potencia constante sobre el límite de velocidad nominal.
(4) Salida de par grande a baja velocidad, función de agarre de par a velocidad cero.
(5) Gran capacidad de sobrecarga, 250% del par nominal por 20s.
(6) Función de control síncrono para varias operaciones el accionamiento y del motor en modo síncrono o control de seguimiento.
(7) Funciones de protección e indicaciones de fallas confiables.
Varias I/O y puertos de comunicación
(1) Puerto RS485 para el control y monitoreo de estado desde la computadora superior (PC, PL, etc).
(2) Salida y entrada digital programable,8 DI y 5 DO.
(3) Dos entradas análogas (-10V~+10V/0~10V/4~20mA).
(4) Puerto de entrada de instrucción de pulso, 3 tipos de instrucción de pulso disponibles (pulso y dirección, CCW/CW y pulso ortogonal).
(5) Entrada diferencia y entrada del colector abierto disponibles.
(6) Puerto expandible externo PG para formar el control de circuito cerrado completo.
Aplicaciones extensivas para la adopción del servomotor de CA asíncrono
(1) La unidad servo controla la posición, velocidad y velocidad acelerada del del motor de servo con alta precisión.
(2) Mediante la adopción del servomotor de CA asíncrono podrá obtener las siguientes ventajas: construcción simple, confiable y duradera, alta rentabilidad, mantenimiento conveniente y mucho más.
| Modelo | Voltaje de entrada | Corriente de salida (A) | Motor adaptable (KW) |
| EAS200-4T0022 | 3 fases 380v | 5 | 2.2 |
| EAS200-4T0037 | 8.5 | 3.7 | |
| EAS200-4T0055 | 13 | 5.5 | |
| EAS200-4T0075 | 17 | 7.5 | |
| EAS200-4T0110 | 25 | 11 | |
| EAS200-4T0150 | 33 | 15 | |
| EAS200-4T0185 | 39 | 18.5 | |
| EAS200-4T0220 | 45 | 22 | |
| EAS200-4T0300 | 60 | 30 | |
| EAS200-4T0370 | 75 | 37 |
| Ítem | Descripción del ítem | ||
| Entrada | Voltaje, frecuencia nominal | 3PH 380V grado:3PH 380V 50Hz/60Hz | |
| Rango de voltaje permitido | 320V~ 460V | ||
| Salida | Voltaje | 380V grado: 0~ 380V | |
| Frecuencia | 0Hz~ 250Hz | ||
| Capacidad de sobrecarga | 250% del par nominal para 20s | ||
| Rendimiento del control | Modo de control | Control vectorial digital de la onda sinusoidal (con PG). | |
| Modo de operación | Operación de control de velocidad y operación de control de posición | ||
| Rango de regulación de velocidad | 1:5000 | ||
| Par de arranque | 0Hz 200% del par nominal | ||
| Precisión del control de velocidad | ±0.1% de la velocidad síncrona nominal | ||
| Precisión del control de posición | ±1 Pulso | ||
| Resolución de frecuencia | Ajuste análogo | 0.1Hz | |
| Ajuste digital | 0.01Hz | ||
| Pulso externo | 0.1Hz | ||
| Control de velocidad acelerada y retardada | 0.05~ 3000Hz/s disponible | ||
| Freno | Frenado dinámico | Unidad de frenado incorporada， resistencia de frenado conectada afuera | |
| Control de trote | Rango de frecuencia de trote: 0.00Hz ~ más de la frecuencia límite | ||
| Operación de múltiples velocidades | Cada velocidad elegida por la terminal. | ||
| Función de marcha | Canal de ajuste de comando de marcha | Teclado de operación, terminal de control y puerto de comunicación | |
| Canal de ajuste de frecuencia de marcha | Ajuste digital, ajuste análogo, ajuste de pulso. | ||
| Salida de división de frecuencia de pulso | Señal diferencial desde la salida del codificador del motor | ||
| Entrada digital programable | 8 DI | ||
| Salida digital programable | 5DO (4 salidas de colector abierto y 1 salida del relé) | ||
| Entrada de pulso programable | Existen tres tipos de pulso para elegir, dirección y pulso, CW/CCW, y pulso ortogonal. Entrada diferencial y entrada de colector abierto disponibles. | ||
| Entrada análoga | Dos entradas de señal análoga, 4~ 20mA 0 ~ 10V opcional para AI1, -10V ~ +10V y 4 ~ 20mA opcional para AI2. | ||
| Salida análoga | Dos salidas análogas, 4~ 20mA y 0 ~ 10V opcional, AO1 y AO2 se puede considerar como una salida relacionada para establecer la frecuencia y la corriente del motor. | ||
| Comunicación RS485 | Protocolo MODBUS, 1200 , 2400 , 4800 , 9600 , 19200 , 38400 , 57600BPS,7 tipos de ritmo baudio para elegir. | ||
| Teclado | Pantalla LED | Muestra los parámetros | |
| Función de protección | Protección de sobre-corriente, sobre-voltaje, sobrecalentamiento, sobrecarga y detección de PG, etc. | ||
| Especificaciones de PG | Codificador tipo impulsor de línea, sobre 512C/T, configuración estándar :2500C/T | ||
| Ambiente | Lugar de aplicación | Interior, lugares donde el sol no dé en forma directa, lugares sin polvo, sin gases corrosivos ni inflamables, sin vapor, sin humedad, ni lugares salinos etc. | |
| Altitud | Bajo 1000 metros, por favor reduzca el uso cuando sobrepase los 1000 metros | ||
| Temperatura del ambiente | -10℃~ +40 ℃ (reduzca el uso o aumente el disipador de calor cuando esté entre 40 ℃~ 50 ℃ ) | ||
| Humedad del ambiente | Menor al 95% HR, sin condensación de agua | ||
| Vibración | Menor a 5.9 m/s²(0.6g) | ||
| Storage temperatura | -40℃~ +70 ℃ | ||
| Estructura | Grado de protección | IP20 | |
| Modo de refrigeración | Refrigeración forzada por aire | ||
| Modo de instalación | Colgado en la pared | ||
Aplicación
Se utiliza en herramientas mecánicas, maquinaria para plástico, máquinas de elevación, control de elevadores, áreas de petrificación y metalúrgicas, etc. Es un sistema de control para equipos industriales flexible que controla la velocidad, la posición y la sincronización.
