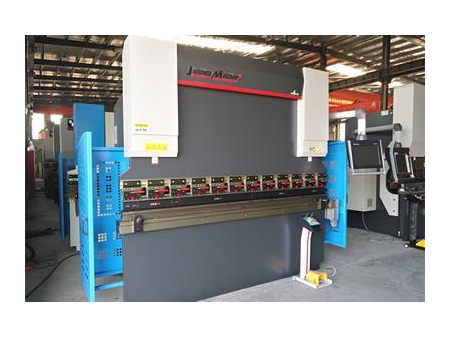

Plegadora con sistema electrohidráulico DA58T
Aplicación
La plegadora con sistema electrohidráulico DA58T se utiliza para doblar y procesar acero inoxidable, hierro, cobre y aluminio, y tiene una gran eficiencia productiva y precisión de plegado. Tiene moldes superiores e inferiores de distintas formas que permiten plegar el metal de distintas maneras. Con un golpe y un movimiento deslizante, la máquina pliega rápidamente el metal en la forma deseada y, para las piezas con formas más complejas, se realizan múltiples pliegues.
La plegadora con sistema electrohidráulico DA58T es apta para las industrias de aviación, liviana, metalúrgica, química, de construcción, naval, automotriz, de electrodomésticos y de decoración.
Parámetros| Modelo | Presión de plegado (Kn) | Largo de plegado (mm) | Distancia entre columnas (mm) | Profundidad (mm) | Movimiento deslizante (mm) | Altura de apertura máxima (mm) | Velocidad hacia abajo de los ejes Y1 e Y2 (mm/seg) | Movimiento hacia atrás de los ejes Y1 e Y2 (mm/seg) | Precisión de los ejes Y1 e Y2 (mm) | Distancia máxima del eje X(mm) | Grado de linealidad del metal (mm/m) | Precisión de los ejes X y R (mm) | Brazos delanteros (PCS) | Brazos traseros(PCS) | Motor principal (Kw) | LARGO X ANCHO X ALTO(mm) | Peso (T) |
| 630 | 1300 | 950 | 350 | 100 | 340 | 150 | 150 | 0.01 | 500 | >0.3 | 0.05 | 2 | 2 | 5.5 | 3100*1450*2050 | 4 | |
| 630 | 2500 | 1900 | 350 | 170 | 380 | 150 | 150 | 0.01 | 500 | >0.3 | 0.05 | 2 | 2 | 5.5 | 3100*1450*2050 | 5.8 |
- Sistema CNC holandés DELEME especializado para la plegadora de metal DA58T
- Válvula electrohidráulica para control de sincronización
- Indicador trasero con husillo de bolas taiwanés HIWIN y guía lineal. El golpe es de 500mm y su programación, dentro de 0.01mm.
- Presurización automática por indicador de presión hidráulica
- Interruptor de pie coreano KACON
- Bomba interna estadounidense SUNNY, de alto rendimiento y silenciosa
- Conector de tubos alemán EMB
- Material sellador alemán Busak Shamban
- Componentes electrónicos franceses Schneider
- Motor principal alemán Siemens y cambiador de frecuencia francés Schneider
- Ráster de alta precisión español FAGOR

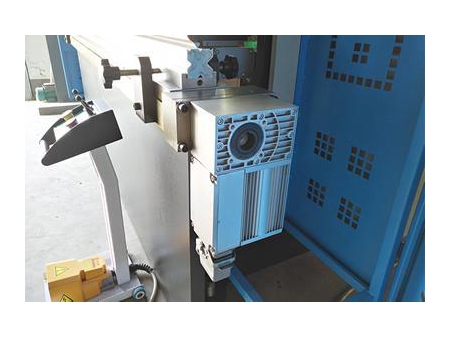

- Servomotor doble Estun
- Sistema hidráulico alemán Bosch-Rexroth

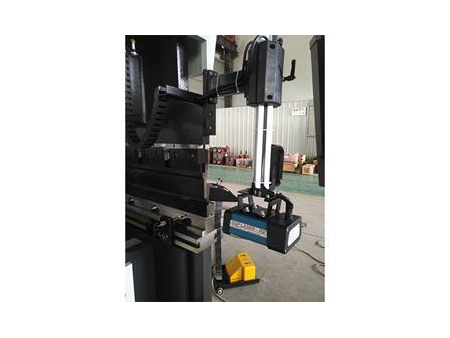

- Protección láser italiana MSD
- Configuración estándar de 4 1 ejes: Y1-Y2-X-R-V

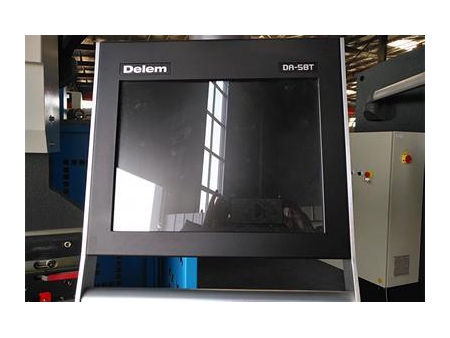

Sistema CNC DA58T
1. Función de programación con gráficos 2D
2. Pantalla a color HD de 15''
3. Cálculo de plegado
4. Compensación de desviación automática
5. Control del servomotor y cambiador de frecuencia
6. El control aritmético de avanzada del eje Y controla las válvulas de circuito cerrado y abierto
7. Conector USB
Sistema hidráulico alemán Rexroth o estadounidense First; estructura compacta; alta calidad.

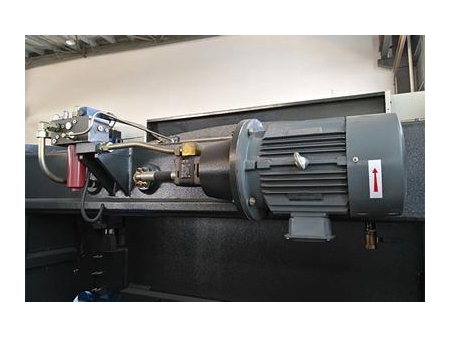

El motor eléctrico Siemens garantiza una larga vida útil para la plegadora de metal. Además, es silencioso.
Bomba interna estadounidense SUNNY con buena absorción de aceite y funcionamiento estable

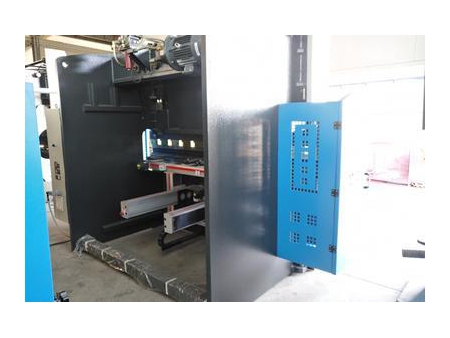

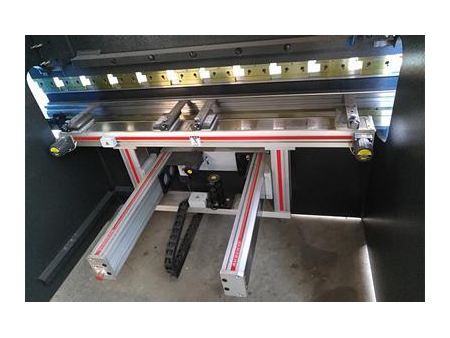

Indicador trasero: controla los ejes X y R
Guía lineal para carga pesada y husillo de bolas de gran tamaño, con alta precisión, velocidad y estabilidad
Hecho de aleación de aluminio.

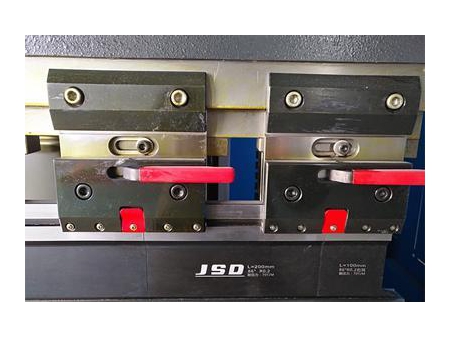

Dispositivo de fijación rápido.

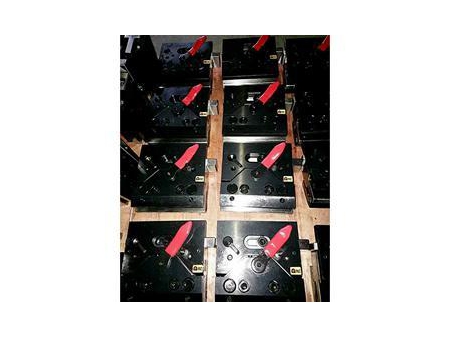

Interface de fijación de moldes estilo europeo
El equipo tiene un ajuste de cuñas que permite regular la altura según el material a plegar, lo cual garantiza que el material se mantenga plano.
Eje V; compensación mecánica
Gracias a que el equipo está compuesto por una serie de superficies curvas tridimensionales, el mucho más eficiente que la compensación hidráulica tradicional: la curva de compensación es más parecida a la curva de deformación real. Esto mejora la precisión de la plegadora notablemente.

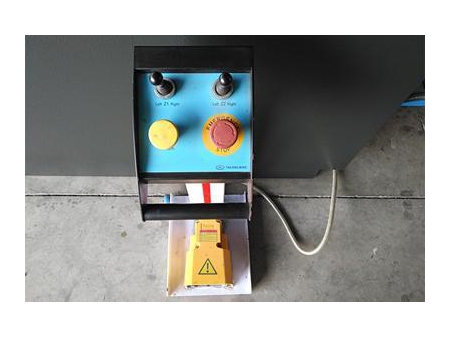

Tiene un interruptor de pie KACON, un indicador trasero de anillos con ajuste manual, y un interruptor de apagado de emergencia para un funcionamiento seguro.
Configuraciones opcionales de la plegadora electrohidráulica DA58T:
- Pinza rápida Amada

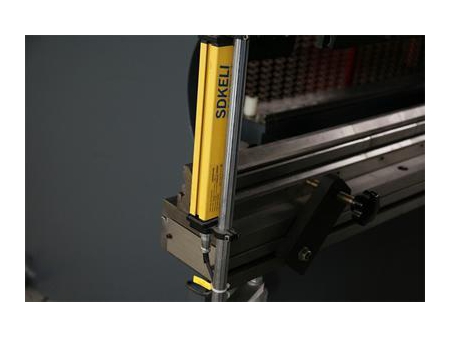

- Protección fotoeléctrica frontal
- Protección láser italiana DSP
Jiashida es un fabricante profesional de equipos para la producción de láminas de metal, y ofrece una gran variedad de máquinas, como cizallas hidráulicas, plegadoras, punzonadoras y cilindradoras de rodillos. Gracias a nuestro equipo de trabajadores, capacitados y con vasta experiencia en la industria, y a nuestra planta completamente equipada, le garantizamos unas máquinas para el procesamiento de metal de excelente calidad.
