Plataforma de perforación marina
La plataforma de perforación HD-500 está especialmente diseñada para la exploración geológica marina. Es adecuada para diversas técnicas de perforación de alta eficiencia, como la extracción de núcleos con barrena diamantada, la perforación de compensación de onda direccional, la extracción continua de núcleos y más. El cuerpo principal incluye el sistema de potencia, el sistema de control hidráulico, las piezas perforadoras, el cabezal de perforación, el cabrestante de elevación, el revestimiento extraíble del cabrestante, el cabrestante para núcleos, el cabrestante de impacto, el cabezal de perforación, el dispositivo de almacenamiento de energía, la transmisión y el sistema de mezcla. El cambio de energía se puede realizar convenientemente según las condiciones del sitio de perforación.
Parámetros| Profundidad de perforación | Especificaciones del tubo de perforación | HC (Φ89) | |||
| Profundidad de perforación aproximada | 500 m | ||||
| Capacidad de elevación del cabrestante | Cabrestante de 7.7 tons | ||||
| Capacidad de elevación | 7700 kg | ||||
| Velocidad de elevación | 40m /min | ||||
| Dimensiones del cable | 40m × 22mm | ||||
| Cabrestante de 5 tons | |||||
| Capacidad de elevación | 5000 kg | ||||
| Velocidad de elevación | 40 m /min | ||||
| Dimensiones del cable | 50 m×18mm | ||||
| Cabrestante de 2 tons | |||||
| Capacidad de elevación | 2000 kg | ||||
| Dimensiones | 150 m×14mm | ||||

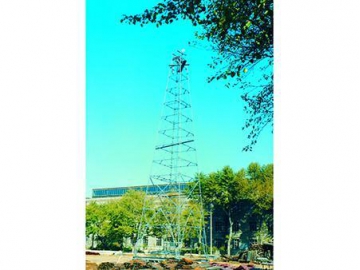

| Torre de perforación | Altura | 9m | |||
| Fuente de potencia | Modelo | 4BTAA3.9-C1259 (Cummins) | |||
| Potencia | 92KW | ||||
| Velocidad de rotación por minuto | 2000r/min, máxima 2200 r/min | ||||
| Sistema hidráulico | Bomba principal | 160 L/min 25MPa | |||
| Bomba secundaria | 64L/min 16MPa | ||||
| Bomba auxiliar | 40 L/min 12MPa | ||||
| Refrigeración del sistema | Refrigerado por aire | ||||
| Cabezal de perforación/ Velocidad de rotación del eje de perforación | Velocidad | Nivel 1 | Nivel 2 | Nivel 3 | Nivel 4 |
| Relación de velocidad | 6.37:1 | 3.42:1 | 1.82:1 | 1:1 | |
| Velocidad de rotación | 110-188 | 206-350 | 387-658 | 705-1200 | |
| Par | 5800-3394 | 3097-1822 | 1648-969 | 905-532 | |
- Tiene un diseño modular que permite el desmontaje e intalación fácil, así como una gran profundidad de perforación y una notable fiabilidad.
- Viene con una caja de cambios de 4 velocidades, así como una variedad de marchas y se puede manipular continuamente entre 0 y 1200. Además, posee una gran resistencia y es fácil de mantener, así como un motor de alto par que es apropiado para varios procesos de perforación, incluyendo la perforación con diamante como cuerpo principal.
- La carrera del eje de 6,5 metros aumenta la eficiencia de perforación. Los contadores debidamente equipados permiten visualizar y monitorizar parámetros como el par, la presión, la temperatura del aceite, el sistema de potencia y más. Por lo tanto, el proceso de trabajo y las condiciones de perforación del equipo se pueden controlar convenientemente para prevenir y reducir los accidentes de perforación.
- Los componentes clave como la bomba hidráulica, el motor, el cabrestante y los componentes hidráulicos principales provienen de reconocidas marcas internacionales. El equipo es sumamente fiable, tiene una alta estandarización y generalización que simplifican el mantenimiento y el ahorro de costos.
- El sistema hidráulico usa los nuevos sellos de estructura fiable, la bomba y el agitador de lodo de accionamiento hidráulico, de manera que el proceso de perforación no requiere de potencia adicional.
