Retroreflectómetro

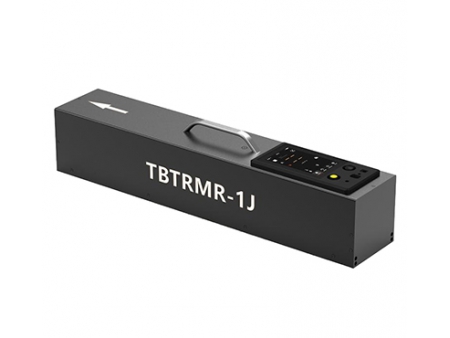

El retroreflectómetro TBTRMR-1J es un instrumento de medición portátil in situ, utilizado para medir la retrorreflexión característica de la señalización vial. Este instrumento es para simular el brillo de la señalización vial que puede ver el conductor bajo la iluminación de los vehículos de motor por la noche, y el parámetro medido es el coeficiente de brillo de retrorrefectación por la noche durante el día, es decir, el valor RL y QD.
Items de medición | coeficiente retroreflectante ( mcd.m-2.lx-1 ) |
Rango de medición | 0---2000 |
Ángulo de observación | 1.05° |
Ángulo de incidencia | 88.76°, El ángulo complementario es 1.24° |
Temperatura de color de la fuente de luz | 2856±50K |
Error de medición repetible | ≤2% |
Tiempo de trabajo continuo de la batería | >30h |
Espacio de almacenamiento de datos | Más de 100,000 datos |
Capacidad de la batería incorporada | 12V / 5.2Ah |
Cargador | DC 15V |
Temperatura ambiente | -15℃~ 60℃ |
Humedad ambiente | <98%, sin escarcha |
Medición | Aprox 700mm x 140mm x 140mm |
Peso | Aprox 5KG |

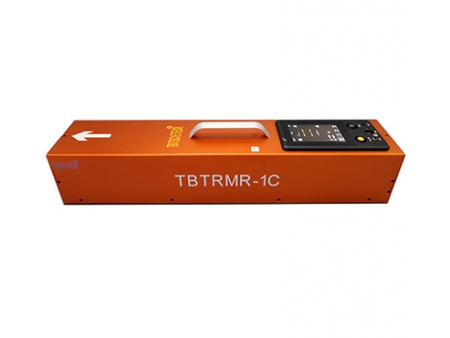

El retroreflectómetro TBTRMR-1 es un equipo portátil que se utiliza con el fin de medir las características de retroreflexión de las señalizaciones viales. Este equipo es ideal para simular el brillo de señalización vial que es de suma utilidad para el conductor que conduce durante la noche. El parámetro es el coeficiente de retroreflexión en la noche: valor RL.
- Artículo de medida: Coeficiente de retroreflexión (mcd.m-2.lx -1)
- Rango de medida: 0~4000
- Ángulo de observación: 1.05°
- Ángulo de incidencia: 88.76° (Ángulo complementario: 1.24°)
- Temperatura del color de la fuente de luz: 2856±50K
- Zona de apertura de medida: 340mmx95mm
- Error de medida: ≤3%
- Tiempo de batería en funcionamiento continuo: >72h
- Espacio de almacenamiento de datos: 8GB
- Capacidad de la batería incorporada: 13Ah
- Cargador: DC 8.4V
- Temperatura ambiente: -15℃~ 60℃
- Humedad ambiente: <98%, sin escarcha
- Dimensiones del equipo: 700mmx135mmx115mm
El retroreflectómetro TBTRMR-2J es un equipo portátil de tamaño pequeño con un peso de 3.5 kg. Se utiliza con el fin de medir las características de retroreflexión de las señalizaciones viales. Este equipo es ideal para simular el brillo de señalización vial que es de suma utilidad para el conductor que conduce durante la noche. El parámetro es el coeficiente de retroreflexión en la noche: valor RL.
Los resultados de este equipo son muy precisos y además es muy fácil de utilizar. Clientes de laboratorios y distintos campos utilizan este equipo por su practicidad.
Respeta los estándares:
GB/T 26377-2010, GB/T16311-2009, JJG 059-2004, JTG F80-1-2017
Diseño de camino óptico abierto. Ideal para medir en 3 situaciones:
RL seco_ húmedo y lluvia continua.
Medición rápida (medición del coeficiente de brillo retroreflectante en solo 2 segundos).
Cálculo automático del promedio de resultados en varias mediciones.
Sistema de calibración conforme a las normas internacionales, solo calibra el color blanco.
Larga espera y recarga veloz.
Pantalla de luz natural de 5 pulgadas.
Almacenamiento de datos mayor a 100,000 piezas.
Posicionamiento preciso por GPS.
Interfaz de datos USB. Se exporta el informe de ensayo a una computadora como base de datos.
Medición de datos por transmisión de voz en tiempo real.
La impresora por bluetooth es capaz de imprimir los resultados del ensayo en el momento.
Teclado táctil si se desea editar.
Muestra la temperatura y humedad en tiempo real.
Artículo de medida: | Coeficiente de retroreflexión ( mcd.m-2.lx-1 ) |
Rango de medida: | 0~4000 |
Ángulo de observación: | 1.05° |
Ángulo de incidencia: | 88.76°, ángulo complementario es de 1.24° |
Temperatura del color de fuente de luz: | 2856±50K |
Zona de apertura de medida: | 200mm x 95mm |
Error de medida: | 2% |
Tiempo de batería en funcionamiento continuo: | >30h |
Espacio de almacenamiento de datos: | 8GB |
Capacidad de la batería incorporada: | 12V, 5.2Ah |
Cargador: | DC 15V |
Temperatura y humedad de funcionamiento: | -15℃~60℃, <98%, sin escarcha |
Dimensiones: | 360mm x 135mm x 125mm |
Visibilidad de la señalización vial, la retroreflectividad se correlaciona con la seguridad vial, se presenta directamente como la visibilidad nocturna (RL) de las marcas del pavimento. El retroreflectómetro montado en vehículo TBTRMR-VM proporciona una evaluación continua y eficiente y una visión general completa del estado de las marcas viales a la velocidad del tráfico sin bloquear el tráfico. El rendimiento de la detección coincide con las mediciones retroreflectantes de mano.
El sistema se compone principalmente de host, sistema de procesamiento informático y DMI (rueda de medición de distancia). El host consta de un sistema de medición óptica, un sistema de control, un sistema de asistencia al conductor de imágenes, un sistema de compensación de altura / inclinación y una antena de posicionamiento Beidou.
Distancia de observación simulada | 30m |
Distancia de medición | 6m |
Ancho de medición | 1200mm |
Longitud del rango de medición | 500mm |
Fuente de luz | Láser infrarrojo |
Ratio de medición | 300 imágenes/s de una línea |
Intervalo de medición | <100mm |
Ángulo de entrada e iluminación | 88.76±0.01°(ASTM E1710) |
1.24°±0.01°(EN 1436) | |
Ángulo de observación | 1.05±0.01°(ASTM E1710) |
2.29°±0.01°(EN 1436) | |
Rango de medición RL | 0~2000 mcd/(m2·lx) |
Repetibilidad de datos | <5% |
Error de indicación | <10% |
Vida útil de la fuente de luz | >10000 horas |
Cámara frontal | Sí |
Sistema de posicionamiento | BDS / GPS |
Tamaño de la unidad del host | 570 x 164 x 209(mm) |
Peso | <10Kg |
Temperatura de funcionamiento | -20~55°C |
Humedad de funcionamiento | sin condensación |
Error de medición de distancia | 1‰ |
Soporta velocidad del vehículo | 0-120km/h |
Formato de exportación de datos | base de datos |
Fuente de alimentación | Batería de litio incorporada |
Sistema | Win 10 |
El retroreflectómetro TBTTSR-1 mide distintos materiales para distintos usos: señales de tráfico, placas, cintas reflectivas, etc.
- Prueba: retroflexión (cd/lx/m2)
- Rango de prueba: 0~1999
- Ángulo de entrada: 4°, 5°
- Ángulo de observación: 0.2°, 0.33°, 0.5°, 1°
- Iluminación: estándar A
- Área de prueba: 32mm
- Error de indicación: ≦2%
- Tiempo de espera: >8h
- Capacidad de la batería: 2000mA.h
- Almacenamiento de datos: 8GB
- Tensión de carga: DC 5V
- Temperatura: -10℃~60℃
- Dimensiones: 200×230×70mm (L×H×W)
- Pesos: 1.5kg
Descripción
El modelo TBTTSR-1M cumple con las normas de calidad y por eso tiene un desempeño único a la hora de medir las propiedades fotométricas. Cumple, además, con las normas de China GB / T 18833-2012, GB / T 26377-2010-2012, GB / T 21861-2014 and JJG 059-2004".
- Pantalla táctil a color con luces LED traseras.
- Almacenamiento de datos: 4GB, visualiza datos y hora.
- Panel de 5 pulgadas, LCD a color, muestra la temperatura y la humedad
- Funciones: verificación, almacenamiento de datos, etc.
- Múltiples ángulos de observación.
- Ángulo de observación (α): 0.2 °, 0.5 °, 1 ° (configuración estándar)
- Ángulo de iluminación (β): -4 °, 15 °, 30 ° (configuración estándar)
- Sensor de medida: V(λ)
- Zona de medida: Ø25mm
- Rango de medida: 0~3000 cd·lx-1·m-2
- Repetibilidad: ±2%
- Reproducción: ±5%
- Tiempo de medida: ≈ 3s
- Iluminación: 2856K ± 50K
- Detector: Diodo de silicio
- Sensor fotoeléctrico
- Almacenamiento de datos: 4GB, >100,000
- Pantalla: LCD táctil de 5 pulgadas
- Muestra varios resultados de distintos ángulos
- Detecta los datos calificados y los que no lo son.
- Fuente de alimentación: batería de litio 14.4V / 6.5Ah recargable 220V 50Hz, DC15A.
- Temperatura -15 ℃ ~ 50 ℃, humedad 95%, sin condensación
- Garantía: 2 años
- El peso neto es de 1.9kg, peso de envasado: 10KG.
- Dimensiones: 108*216*328mm
Tamaño de envasado: 560*270*510mm - Accesorios de envasado estándar:
3 estándares de calibración
2 paneles frontales (15°, 30°)
1 cargador de batería
1 cable USB
