Tapón ranurado roscado con orificio excéntrico

Tapón ranurado roscado con orificio excéntrico
Tapón ranurado roscado con orificio excéntrico
Tapón ranurado roscado con orificio excéntrico
Tapón ranurado roscado con orificio excéntrico
Solicite un presupuesto

Introducción del producto
El tapón roscado con orificio excéntrico cumple con, y está fabricado de acuerdo a las siguientes normas:
Clasificación de presión: 300 Psi
ASTM A 536- Grado 65-45-12
ANSI B 16.3- accesorios roscados de hierro maleable, clase 150
ANSI/ASME B1.20.1- Roscas de tubería, propósito general (pulgadas) NPT
Listado por UL, aprobado por FM

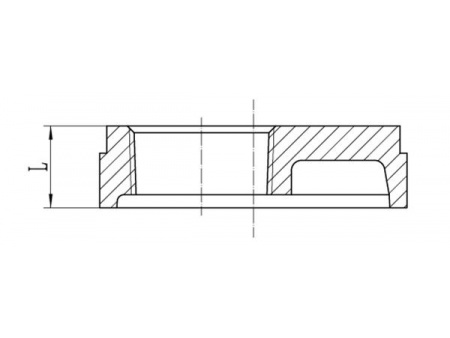

Dibujos con dimensiones
Información técnica
Tapón roscado con orificio excéntrico XGQT061
Tamaño nominal mm/in Diámetro externo del tubo mm/pulgada Dimensiones L (mm) Presión de trabajo (psi)
50×25 60.3×33.7 23.8 300
2×1 2.375×1.327
50×32 60.3×42.4 23.8
2x11/4 2.375×1.669
50×40 60.3×48.3 23.8
2x11/2 2.375×1.9
65×50 73.0×60.3 23.8
21/2x2 2.875×2.375
65×25 76.1×33.7 23.8
21/2x1 3×1.327
65×32 76.1×42.4 23.8
21/2x11/4 3×1.669
65×40 76.1×48.3 23.8
21/2x11/2 3×1.9
65×50 76.1×60.3 23.8
21/2x2 3×2.375
80×25 88.9×33.7 23.8
3×1 3.5×1.327
80×32 88.9×42.4 23.8
3x11/4 3.5×1.669
80×40 88.9×48.3 23.8
3x11/2 3.5×1.9
80×50 88.9×60.3 23.8
3×2 3.5×2.375
100×40 114.3×48.3 25.4
4x11/2 4.5×1.9
100×50 114.3×60.3 25.4
4×2 4.5×2.375
125×50 139.7×60.3 25.4
5×2 5.5×2.375
125×50 141.3×60.3 25.4
5×2 5.563×2.375
150×50 165.1×60.3 25.4
6×2 6.5×2.375
150×40 168.3×48.3 25.4
6x11/2 6.63×1.9
150×50 168.3×60.3 25.4
6×2 6.63×2.375
200×50 219.1×60.3 28
8×2 8.625×2.375

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de tapones ranurado roscado con orificio excéntrico, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de tapones ranurado roscado con orificio excéntrico para tubería ranurada, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto tapones ranurados roscados de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
