Válvula de Mariposa de Accionamiento Neumático Fabricante

Válvula de Mariposa de Accionamiento Neumático

Solicite un presupuesto

Nosotros: http://custom-casting.com.ar/1-6-pneumatic-actuated-butterfly-valve.html

La válvula de mariposa de accionamiento neumático se caracteriza por la incorporación de accionadores neumáticos. El disco de la válvula, es impulsado por el accionador neumático, realiza un giro dentro de un rango de 90 grados. En función de las diferentes formas de acción, estas válvulas se dividen en dos tipos: interruptor y regulación inteligente. En términos específicos, la válvula de mariposa de accionamiento neumático de tipo interruptor permite la apertura o cierre total, mientras que el tipo de regulación inteligente permite la integración de un posicionador de válvula al accionador, facilitando la introducción de señales correspondientes y permitiendo el ajuste preciso del disco de la válvula de mariposa en un rango de 0 a 90 grados.

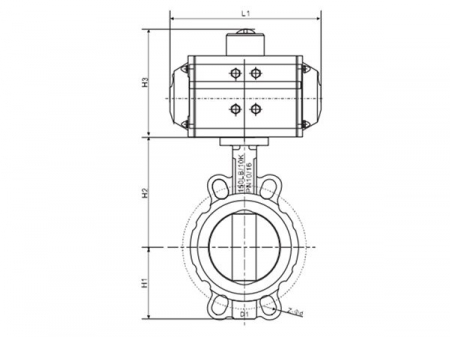

Dimensiones (unidad: mm)

DN (mm)	L	L1	L2		PN1.0		PN1.6		150Lb		10K		D3	H1	H2	H3
DN (mm)	L	L1	L2		D1	Z- Ød	D1	Z- Ød	D1	Z- Ød	D1	Z- Ød	Nº de brida	H1	H2	H3
50	42	184	83	52.9	125	4-19	125	4-23	120.6	4-19	120	4-19	F05	73	125	120
65	44.7	184	83	64.5	145	4-19	145	4-23	139.7	4-19	140	4-19	F05	82	136	120
80	45.2	184	83	78.8	160	8-19	160	8-20	152.4	4-19	150	8-19	F05	91	142	120
100	52.1	204	103	104	180	8-19	180	4-23	190.5	8-19	175	8-19	F07	104	163	129
125	54.4	204	103	123.3	210	8-19	210	4-23	215.9	8-22	210	8-23	F07	127	176	129
150	55.8	244	103	155.6	240	8-23	240	4-25	241.3	8-22	240	8-23	F07	138	197	129
200	60.6	268	122	202.5	295	8-23	295	4-25	298.5	8-22	290	12-23	F10	170	230	153
250	65.6	268	122	250.5	350	12-23	355	4-28	362	12-25	355	12-25	F10	204	261	153
300	77	301	143	301.6	400	12-23	410	4-28	432	12-25	400	16-25	F10/12	241	294	175
350	76.5	301	143	333.3	460	16-23	470	4-30	476	12-29	445	16-25	F10/12	263	335	175
400	86.5	525	206	389.6	515	16-28	525	4-30	540	16-29	510	16-27	F14/16	309	400	260
450	105.6	525	206	440.5	565	20-28	585	4-30	578	16-32	565	20-27	F14/16	328	420	260
500	132	532	226	491.6	620	20-28	650	4-33	635	20-32	620	20-27	F14/16	361	480	285
600	152	602	260	592.5	725	20-31	770	4-36	749.5	20-35	730	24-32	F16	459	560	319
700	163			695	840	24-31	840	24-36	864	28-35	840	24-33	F25	520	624
800	188			794.7	950	24-34	950	24-39	978	28-41	950	28-33	F25	590	680
900	203			864.7	1050	28-34	1050	28-39	1086	32-41	1050	28-33	F25	656	720
1000	216			965	1160	28-37	1170	28-42	1200	36-41	1160	28-39	F25	720	800
1200	276			1158	1380	32-40	1390	28-49	1422	44-41	1380	32-39	F30	844	941

Nota: Si necesita otro tamaño y materiales de válvulas de mariposa, por favor contáctenos .

La válvula de mariposa de accionamiento neumático es de gran utilidad en el control de líquidos altamente inflamables, como productos petroquímicos, petróleo y gas natural. Su funcionamiento mediante mecanismos neumáticos garantiza una respuesta rápida, al mismo tiempo que la mantiene inmune al fuego y a los cortocircuitos eléctricos. En consecuencia, esta válvula se destaca como la opción industrial más rentable y energéticamente eficiente.

Ofrecemos dos tipos de posiciones con modo de conmutación y tipos de regulación inteligente. Si desea mayor información, ¡contáctenos!

Claro que sí, la válvula sanitaria de mariposa puede utilizarse en la industria alimentaria.

La válvula de mariposa sanitaria, también llamada válvula de mariposa higiénica, es también un dispositivo de control de flujo. Es un tipo de válvula de mariposa, con el cuerpo de la válvula, el disco y otros componentes de acero inoxidable.

Desde el 2003 hasta ahora, contamos con más de dos décadas de experiencia en la producción de válvulas.

Somos una empresa de fundición de piezas especializada en acero inoxidable, brindamos servicios de fundición de precisión mediante el método de cera perdida, además de fundición en arena y mecanizado. Nuestra experiencia abarca diversos sectores industriales, pero tenemos un enfoque particular en área de las válvulas de control de flujo.
