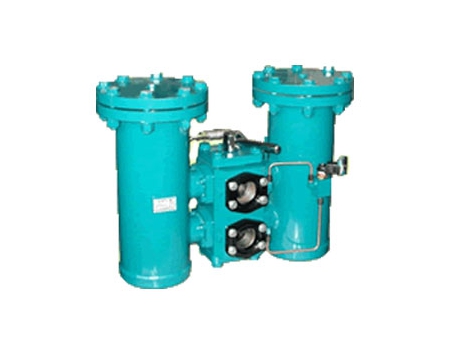

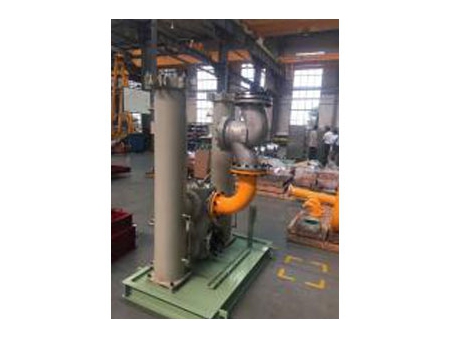

Filtro duplex
Los filtros dúplex de Huilong a menudo se montan en el oleoducto de baja presión o en el oleoducto de retorno de aceite de los sistemas hidráulicos. La carcasa del filtro y la válvula de cambio están diseñadas conforme con la norma internacional. El acero inoxidable está disponible como material de la carcasa a petición del cliente. La válvula de cambio es una válvula de bola con excelente resistencia a fugas y fiabilidad.

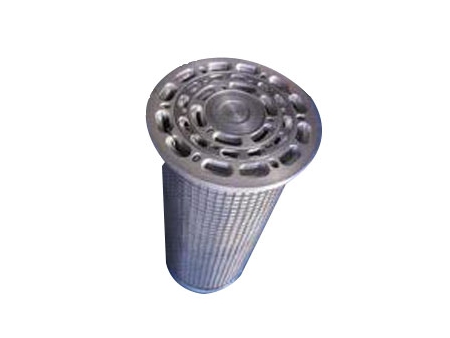

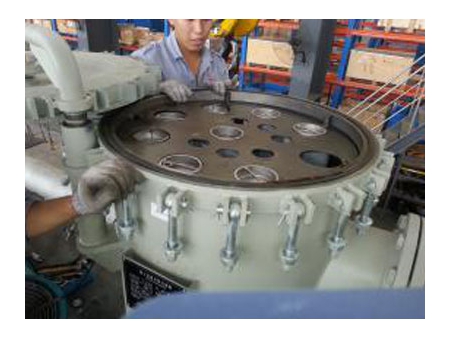

El filtro dúplex está equipado con el dispositivo de presión balanceado y el indicador de presión diferencial. Cuando la obstrucción en el elemento de filtro provoca un aumento de la caída de presión, el indicador envía una señal para limpiar o reemplazar el elemento. Al activar la válvula de cambio, la cámara de filtro sucia se apaga y la cámara de filtro limpia se pondrá en funcionamiento simultáneamente, lo que permite reemplazar el elemento de filtro contaminado sin apagar el sistema. Si el elemento de filtro no se ha reemplazado a tiempo, la válvula de derivación del filtro se abrirá automáticamente para de esta manera proteger el sistema hidráulico.

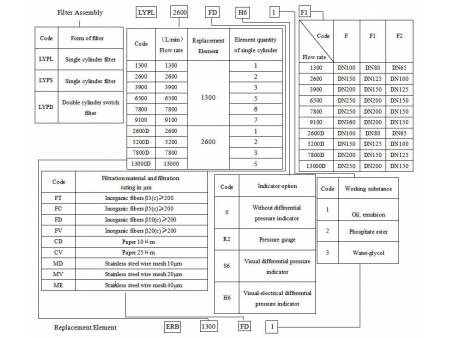

El filtro duplex de la serie LYPL/LYPS/LYPD está diseñado para el montaje en la tubería de baja presión o circuitos de línea de retorno de sistemas hidráulicos, separando partículas sólidas de los fluidos hidráulicos que regresan al tanque
- Presión operativa: Max. 16 bar
- Temperatura de funcionamiento: -25℃~120℃
- Ajuste de la presión del indicador de obstrucción: 2 bar
- Presión de agrietamiento de la válvula de derivación o bypass: 3bar
- Material de la carcasa del filtro: Acero
- Sustancia de trabajo: aceite mineral, emulsión, glicol de agua, aceite hidráulico de éster de fosfato (papel impregnado de resina sólo para aceite mineral)
(UNIDAD:Pa; VISCOSIDAD CINEMÁTICA:30mm²/s; DENSIDAD 0.86kg/dm³)
Tipo de filtro | Carcasa | Elemento de filtro | |||||||
FT | FC | FD | FV | CD | CV | MV | ME | ||
LYPL/LYPD1300... | 0.18 | 1.14 | 0.71 | 0.52 | 0.38 | 0.31 | 0.24 | 0.40 | 0.20 |
LYPL/LYPD2600... | 0.17 | ||||||||
LYPL/LYPD3900... | 0.18 | ||||||||
LYPL/LYPD6500... | 0.19 | ||||||||
LYPL/LYPD7800... | 0.18 | ||||||||
LYPL/LYPD9100... | 0.26 | ||||||||
LYPL/LYPD2600D... | 0.49 | 1.24 | 0.75 | 0.54 | 0.39 | 0.32 | 0.26 | 0.43 | 0.22 |
LYPL/LYPD5200D... | 0.46 | ||||||||
LYPL/LYPD7800D... | 0.47 | ||||||||
LYPL/LYPD13000D... | 0.47 |

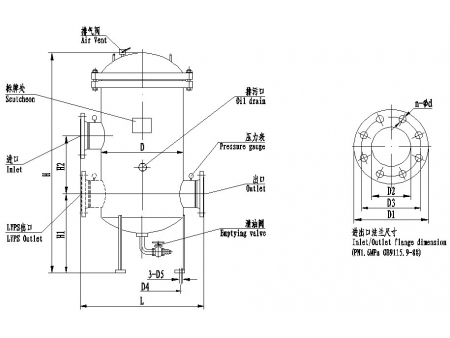

Tipo de filtro | H | H1 | H2 | L | D | D4 | D5 |
LYPL/LYPS 1300 | 1200 | 480 | 365 | 500 | Φ245 | Φ215 | Φ14 |
LYPL/LYPS 2600/3900 | 1280 | 525 | 365 | 600 | Φ416 | Φ386 | Φ18 |
LYPL/LYPS 6500 | 1500 | 600 | 450 | 746 | Φ508 | Φ478 | Φ23 |
LYPL/LYPS 7800 | 1500 | 600 | 450 | 746 | Φ508 | Φ478 | Φ23 |
LYPL/LYPS 9100 | 1500 | 600 | 450 | 746 | Φ508 | Φ478 | Φ23 |
LYPL/LYPS 2600D | 1642 | 480 | 365 | 500 | Φ245 | Φ215 | Φ14 |
LYPL/LYPS 5200D | 1722 | 525 | 365 | 600 | Φ416 | Φ386 | Φ18 |
LYPL/LYPS 7800D | 1722 | 525 | 365 | 600 | Φ416 | Φ386 | Φ18 |
LYPL/LYPS 13000D | 1942 | 600 | 450 | 746 | Φ508 | Φ478 | Φ23 |
Dimensión de brida | D1 | D2 | D3 | d | n |
DN65 | Φ180 | Φ75 | Φ145 | Φ18 | 4 |
DN80 | Φ195 | Φ90 | Φ160 | Φ18 | 8 |
DN100 | Φ215 | Φ110 | Φ180 | Φ18 | 8 |
DN125 | Φ250 | Φ135 | Φ210 | Φ18 | 8 |
DN150 | Φ285 | Φ161 | Φ240 | Φ23 | 8 |
DN200 | Φ340 | Φ220 | Φ295 | Φ23 | 12 |
DN250 | Φ405 | Φ275 | Φ355 | Φ25 | 12 |

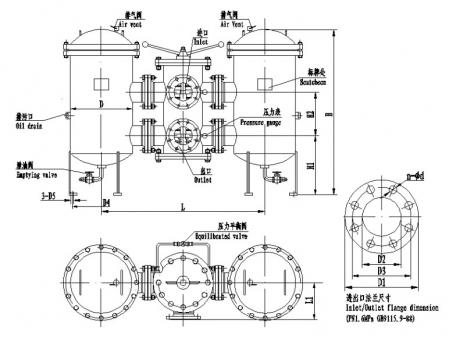

Tipo de filtro | H | H1 | H2 | L | L1 | D | D4 | D5 |
LYPD1300 | 1200 | 480 | 365 | 900 | 200 | Φ245 | Φ215 | Φ14 |
LYPD2600 | 1280 | 525 | 365 | 1125 | 260 | Φ416 | Φ386 | Φ18 |
LYPD3900 | 1280 | 525 | 365 | 1125 | 260 | Φ416 | Φ386 | Φ18 |
LYPD6500 | 1500 | 600 | 450 | 1400 | 325 | Φ508 | Φ478 | Φ23 |
LYPD7800 | 1500 | 600 | 450 | 1400 | 325 | Φ508 | Φ478 | Φ23 |
LYPD9100 | 1500 | 600 | 450 | 1400 | 325 | Φ508 | Φ478 | Φ23 |
LYPD2600D | 1642 | 480 | 365 | 900 | 200 | Φ245 | Φ215 | Φ14 |
LYPD5200D | 1722 | 525 | 365 | 1125 | 260 | Φ416 | Φ386 | Φ18 |
LYPD7800D | 1722 | 525 | 365 | 1125 | 260 | Φ416 | Φ386 | Φ18 |
LYPD13000D | 1942 | 600 | 450 | 1400 | 325 | Φ508 | Φ478 | Φ23 |
Dimensión de brida | D1 | D2 | D3 | d | n |
DN65 | Φ180 | Φ75 | Φ145 | Φ18 | 4 |
DN80 | Φ195 | Φ90 | Φ160 | Φ18 | 8 |
DN100 | Φ215 | Φ110 | Φ180 | Φ18 | 8 |
DN125 | Φ250 | Φ135 | Φ210 | Φ18 | 8 |
DN150 | Φ285 | Φ161 | Φ240 | Φ23 | 8 |
DN200 | Φ340 | Φ220 | Φ295 | Φ23 | 12 |
DN250 | Φ405 | Φ275 | Φ355 | Φ25 | 12 |
