Prensa para retoque y ajuste de moldes con servomotor

Solicite un presupuesto

Nosotros: http://moldpresscn.com.ar/1-5-die-spotting-press-with-servo-drive.html

Todas las prensas para retoque y ajuste de moldes producidas por Shunxing cuentan con un servomotor opcional que lleva a cabo la servo conducción. Esto reduce la temperatura y el consumo de aceite notablemente. Esta prensa de retoque y ajuste de moldes con energía Servo es una versión mejorada de la serie JM. Sus características presentan mayores posibilidades de combinaciones, por ende, es uno de los tipos de prensas más populares.

Retoque y ajuste de alta precisión

La prensa contiene una placa de moldes elástica, que hace el paralelismo del ajuste del molde más adecuado. A su vez, garantiza un retoque y ajuste de alta calidad bajo alta presión.

Especificaciones técnicas

68T-300T Prensa para retoque

Modelo del artículo	T	SX68JM-II	SX100JM-II	SX160JM-II	SX200JM-II	SX300JM-II
Capacidad de presión	T	68	100	160	200	300
Capacidad de apertura	T	22	25	38	45	56
Capacidad de giro	T	2.5	4	8	10	18
Capacidad de eyección	T	2.2	2.2	6.3	6.3	6.3
Dimensión del banco de trabajo	mm	1000×800	1400×1100	1600×1300	1800×1500	2200×1800
Capacidad de carga del banco de trabajo	T	4	8	16	20	36
Distancia mínima entre dos bancos de trabajo	mm	150	200	200	200	200
Distancia máxima entre dos bancos de trabajo	mm	1150	1500	1700	1900	2300
Golpe hacia fuera del banco de trabajo inferior	mm	1260	1740	1980	2180	2700
Golpe de eyección	mm	50	65	250	250	250
Ángulo de giro del banco de trabajo superior	°	180	180	180	180	180
Peso máximo del molde	T	4	8	16	20	36
Dimensiones externas (largo×ancho×altura)	mm	2950×2820×3600	4000×3850×4750	4600×4000×5100	5000×4300×5600	6200×5300×6700
Peso	T	9.2	18	25	30	50

350T-528T Prensa para retoque

Modelo del artículo	T	SX350JM-II	SX400JM-II	SX500JM-II	SX528JM-II
Capacidad de presión	T	350	400	500	528
Capacidad de apertura	T	70	80	120	150
Capacidad de giro	T	25	25	30	35
Capacidad de eyección	T	11.2	11.2	21.5	21.5
Dimensión del banco de trabajo	mm	2800×2000	3000×2000	3100×2100	3500×2500
Capacidad de carga del banco de trabajo	T	50	50	60	70
Distancia mínima entre dos bancos de trabajo	mm	400	400	400	400
Distancia máxima entre dos bancos de trabajo	mm	2500	2500	3000	3200
Golpe hacia fuera del banco de trabajo inferior	mm	3295	3500	3680	4120
Golpe de eyección	mm	280	300	300	300
Ángulo de giro del banco de trabajo superior	°	180	180	180	180
Peso máximo del molde	T	50	50	60	70
Dimensiones externas (largo×ancho×altura)	mm	7200×5670×7400	7600×5880×7340	7905×5670×8000	8500×6400×9300
Peso	T	73	85	110	130

Nota: Los parámetros técnicos están sujetos a cambio sin previo aviso.

Retoque y ajuste de alta precisión

La prensa contiene una placa de moldes elástica, que hace el paralelismo del ajuste del molde más adecuado. A su vez, garantiza un retoque y ajuste de alta calidad bajo alta presión.

Molde superior

Molde inferior

Fuerza de retoque y ajuste uniforme

El molde se encuentra equipado con cuatro cilindros de retoque y ajuste de aceite. Los mismos se encuentran organizados en forma de cuadrado. Esto permite que se aplique más fuerza y de una manera más uniforme sobre la placa de molde. Es gracias a esto que se ha logrado minimizar el coeficiente de deformación.

Retoque y ajuste

Dispositivo opcional

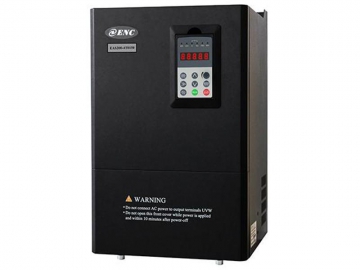

Sistema servomotor

La utilización de un sistema servomotor ayuda a reducir la temperatura del aceite y el consumo de energía de la prensa para retoque y ajuste de moldes.

Placa de moldes magnética

Las placas de molde magnéticas se utilizan junto con cualquier prensa para retoque y ajuste de moldes para obtener un cambio rápido y confiable de moldes.
