Equipo de perforación de barreno largo KSJ21, Equipo de perforación de tiro largo
Solicite un presupuesto

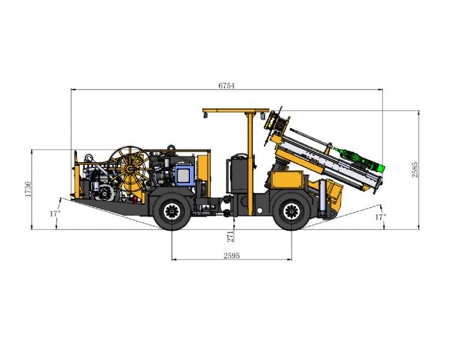

- Dimensiones (L×An×Al): 6750×1600×2580/3000mm
- Peso: Aprox. 11000kg
- Gradeabilidad: 25%(14°)
El equipo de perforación de barreno largo KSJ21 es uno de los equipos de perforación subterráneo que está diseñado principalmente para operaciones de perforación y bulonaje de barrenos largos y es adecuado para minas subterráneas y túneles. Este equipo hidráulico de perforación de barrenos largos es adaptable para una amplia gama de aplicaciones mineras debido a su capacidad de rotación de la pluma de 360 grados, el mecanismo de la pluma giratoria y la configuración del riel guía, que permiten la perforación de orificios de 360 grados y la perforación de barrenos paralelos.
| Dimensiones y peso | ||||
| Longitud | 6750mm | |||
| Ancho | 1600mm | |||
| Altura | 2580/3000mm | |||
| Peso | Aprox. 11000kg | |||
| Velocidad de desplazamiento en terreno llano | 10km/h | |||
| Máx. gradeabilidad | 25%(14°) | |||
| Protección de seguridad | ||||
| Nivel de ruido | < 100dB(A) | |||
| Techo de seguridad de elevación | Cumple con los requisitos de FOPS y ROPS | |||
| Sistema de aire y agua | ||||
| Compresor de aire | 1×JN4 | Consumo de aceite de lubricación | 180-250g/h | |
| Capacidad del compresor de aire | 0.5m³/min | |||
| Presión | 6-8bar | Bomba de agua | 1×CRI10-22 | |
| Dispositivo de lubricación de vástago | Electronic pulse lubrication pump | Potencia | 4kW | |
| Consumo de aire de lubricación | 0.3m³/min | Capacidad de la bomba de agua | 6m³/h | |
| Chasis | ||||
| Motor diesel | Cummins QSB3.9-C80 60kW/2200rpm | Frenado de desplazamiento | Freno de tipo húmedo | |
| Purificación de gases de escape | Catalizador de escape | Frenado de estacionamiento | Freno mecánico | |
| Sistema de accionamiento | Convertidor de par hidráulico caja de cambios | Tanque de combustible | 30L | |
| Sistema de perforación | ||||
| Taladro de roca (drifter) | HC95LQM | |||
| Potencia de impacto | 24kW | |||
| Flujo de impacto | 138L/min | |||
| Presión de impacto | 200bar | |||
| Frecuencia de impacto | 58-57 | |||
| Par | 955Nm | |||
| Extensión de alimentación | 800mm | |||
| Unidad de potencia hidráulica eléctrica | ||||
| Motor | 75kW motor 3-fases | |||
| Impacto/alimentación/posicionamiento | Bomba de pistón axial de desplazamiento variable | |||
| Rotación | Bomba de engranaje | |||
| Finura del filtro | 10µ | |||
| Depósito de aceite hidráulico | 240L | |||
| Enfriador hidráulico | Enfriador de aire | |||
| Voltaje de trabajo | 380V | |||
| Frecuencia | 50Hz | |||
| Método de inicio | Star/delta | |||
- El equipo de perforación de barrenos largos está equipada con una viga de alimentación de aluminio de alta resistencia, que está soportada por cilindros hidráulicos para garantizar una operación de perforación sin problemas. Los cilindros de guía hidráulica se utilizan para garantizar que los orificios se perforen con una rectitud casi perfecta;
- El panel de control tipo carro ofrece una operación fácil y brinda al operador una buena visibilidad, además el control remoto es opcional para mejorar la seguridad de la operación;
- El chasis articulado adopta un sistema de accionamiento hidráulico y la plataforma de perforación de 1.6m de ancho es adecuada para túneles pequeños y medianos;
- El pistón escalonado se utiliza en el taladro de roca (drifter), que ayuda a aumentar la velocidad de perforación, mejorar la eficiencia de la transferencia de energía de impacto del taladro a la roca y reducir el consumo de herramientas de perforación mientras se mantiene la condición del equipo de perforación;
- El equipo hidráulico de perforación de barreno largo puede realizar perforaciones económicas con una profundidad de perforación de hasta 35 metros, el sistema opcional de manejo de varillas (27 1 varillas) permite la operación de una sola persona;
- La perforadora hidráulica de barrenado largo cuenta con un sistema de tracción directa con un cilindro de aceite estándar de múltiples etapas para el martillo perforador que tiene alta potencia, esto garantiza una fuerza estable y constante durante la perforación de agujeros profundos.
- La perforadora cuenta con un bloque de válvulas de control de potencia original de Montabert, Francia, esto permite el ajuste automático de la presión de impacto y función anti atascos. A fin de garantizar una perforación suave y muy precisa durante la operación.
- Tiene instalado un dispositivo de freno automático y una función de limpieza para los desechos en el fondo del agujero, detienen de forma automática el empuje e impacto después de realizar la perforación.
- Este equipo de perforación utiliza un compresor de aire de tornillo integrado de marca Kaishan, esto garantiza un funcionamiento suave y de fácil mantenimiento.
- Cuenta con un motor diésel Cummins y un sistema de tracción hidráulica de cuatro ruedas que permiten la regulación continua de la velocidad.
- Utiliza un freno de discos húmedos múltiples y un sistema de freno de estacionamiento de resorte para doble seguridad al momento de frenar la perforadora.

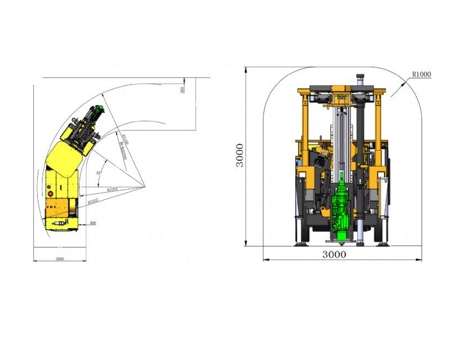

- La perforadora hidráulica tiene una estructura muy compacta y el sistema de dirección es flexible. Su chasis está estructurado para minería y las ruedas cuentan con motores laterales para una dirección articulada con un ángulo de ±36° y un ángulo de oscilación del eje trasero de ±6°.
