Introducción del producto
Un acople reductor en un sistema de tuberías ranuradas está diseñado para proporcionar una conexión de tubería de restricción al tiempo que reduce (o aumenta) el tamaño de esta. Es una pieza de transición donde se pueden emparejar tubos de diferentes tamaños utilizando una sola T. Luego de ranurar los extremos, se estira sobre éstos una junta elástica a adecuada para ese sistema. Los segmentos acoplados se ubican luego sobre la junta, y se ajustan las tuercas y los pernos, que da como resultado una unión de tubería segura y sin fugas. Una arandela metálica plana dentro del acople previene la telescopía de la tubería más pequeña en la más grande. Los cálculos de flujo de un acople reductor son similares a los de los reductores concéntricos.

Características
Construcción por hierro dúctil
La tee de reducción roscada se realiza conforme a las normas ASTM A536.
Listada por UL, aprobada por FM

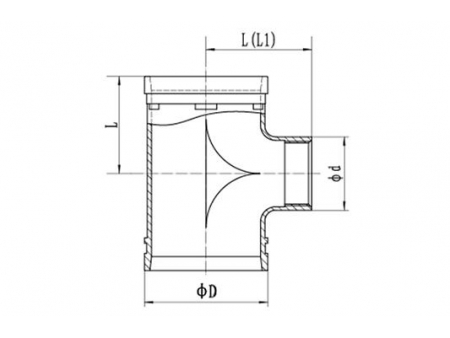

Dibujos con dimensiones
Información técnica
Tee de reducción roscada XGQT03
Tamaño nominal mm/pulgadas Diámetro externo del tubo mm/pulgada Dimensiones Presión de trabajo (psi)
L(mm) D d
L L1 mm mm
50×25 60.3×33.7 70 60 43 230
2×1 2.375×1.327
50×32 60.3×42.4 70 60 52
2×11/4 2.375×1.669
50×40 60.3×48.3 70 60 58
2×11/2 2.375×1.9
65×25 73.0×33.7 76 73 43
21/2×1 2.875×1.327
65×32 73.0×42.4 76 73 52
211/2x11/4 2.875×1.669
65×40 73.0×48.3 76 73 58
21/2x11/2 2.875×1.9
65×50 73.0×60.3 76 73 70
21/2x2 2.875×2.375
65×25 76.1×33.7 76 76 43
21/2x1 3×1.327
65×32 76.1×42.4 76 76 52
21/2x11/4 3×1.669
65×40 76.1×48.3 76 76 58
21/2x11/2 3×1.9
65×50 76.1×60.3 76 76 70
21/2x2 3×2.375
80×25 88.9×33.7 86 89 43
3×1 3.5×1.327
80×32 88.9×42.4 86 89 52
3x11/4 3.5×1.669
80×40 88.9×48.3 86 89 56
3x11/2 3.5×1.9
80×50 88.9×60.3 86 89 70
3×2 3.5×2.375
80×65 88.9×76.1 86 89 86
3×21/2 3.5×3
100×40 108.0×48.3 90 98* 108 58
4×11/2 4.25×1.9
100×50 108.0×60.3 90 98* 108 70
4×2 4.25×2.375
100×65 108.0×76.1 90 98* 108 86
4×21/2 4.25×3
100×80 108×88.9 90 98* 108 99
4×3 4.25×3.5
100×25 114.3×33.7 90 98* 114 43
4×1 4.5×1.327
100×32 114.3×42.4 90 98* 114 52
4×11/4 4.5×1.669
100×40 114.3×48.3 90 98* 114 58
4×11/2 4.5×1.9
100×50 114.3×60.3 90 98* 114 70
4×2 4.5×2.375
100×65 114.3×76.1 90 98* 114 86
4×21/2 4.5×3
100×80 114.3×88.9 90 98* 114 99
4×3 4.5×3.5
125×50 133.0×60.3 105 133 70
5×2 5.25×2.375
125×65 133.0×76.1 105 133 86
5×21/2 5.25×3
125×80 133.0×88.9 105 133 99
5×3 5.25×3.5
125×100 133.0×114.3 105 133 124
5×4 5.25×4.5
125×40 139.7×48.3 105 140 58
5×11/2 5.5×1.9
125×50 139.7×60.3 105 140 70
5×2 5.5×2.375
125×65 139.7×76.1 105 140 86
5×21/2 5.5×3
125×80 139.7×88.9 105 140 99
5×3 5.5×3.5
125×100 139.7×114.3 105 140 124
5×4 5.5×4.5
125×40 141.3×48.3 105 141 58
5×11/2 5.563×1.9
125×50 141.3×60.3 105 141 70
5×2 5.563×2.375
125×65 141.3×76.1 105 141 86
5×21/2 5.563×3
125×80 141.3×88.9 105 141 99
5×3 5.563×3.5
125×100 141.3×114.3 105 141 124
5×4 5.563×4.5
150×40 159.0×48.3 110 120* 159 58
6×11/2 6.25×1.9
150×50 159.0×60.3 110 120* 159 70
6×2 6.25×2.375
150×65 159.0×76.1 110 120* 159 86
6×21/2 6.25×3
150×80 159.0×88.9 110 120* 159 99
6×3 6.25×3.5
150×100 159.0×114.3 110 120* 159 124
6×4 6.25×4.5
150×40 165.1×48.3 110 120* 165 58
6×11/2 6.5×1.9
150×50 165.1×60.3 110 120* 165 70
6×2 6.5×2.375
150×65 165.1×76.1 110 120* 165 86
6×21/2 6.5×3
150×80 165.1×88.9 110 120* 165 99
6×3 6.5×3.5
150×100 165.1×114.3 110 120* 165 124
6×4 6.5×4.5
150×40 168.3×48.3 110 120* 168 58
6×11/2 6.625×1.9
150×50 168.3×60.3 110 120* 168 70
6×2 6.625×2.375
150×65 168.3×76.1 110 120* 168 86
6×21/2 6.625×3
150×80 168.3×88.9 110 120* 168 99
6×3 6.625×3.5
150×100 168.3×114.3 110 120* 168 124
6×4 6.625×4.5
200×50 219.1×60.3 146 219 70
8×2 8.625×2.375
200×50 219.1×76.1 146 219 86
8×21/2 8.625×3
200×80 219.1×88.9 146 219 99
8×3 8.625×3.5
200×100 219.1×114.3 146 219 124
8×4 8.625×4.5
Otras imágenes de la tee de reducción roscada

La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de Tee de reducción roscada para tuberías, proporciona productos de conexión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de Tee de reducción roscada para tuberías, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto Tee de reducción de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
