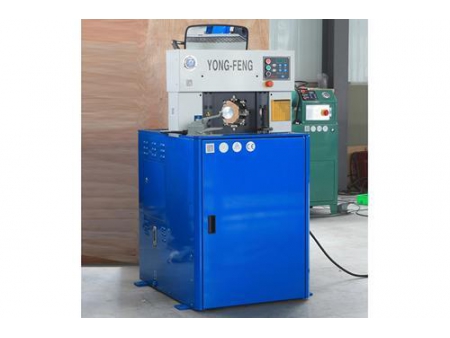

Prensa abrochadora de mangueras hidráulicas, mando digital YONG-FENG F76X
Aplicaciones

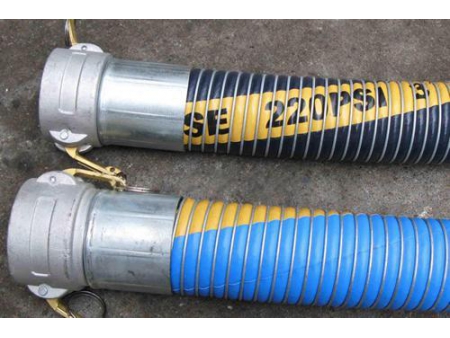

La crimpadora hidráulica YONG-FENG F76X posee una fuerza de crimpado de 6400 KN y un rango de crimpado de 4 a 124 mm. Cuenta con 15 sets de terrajas estándar. Esta máquina es muy utilizada para el trabajo con tuberías de combustible a alta presión, mangueras para agua, bolsas de aire para automotores, sogas de alambre, y más.
Diámetro interno máximo
Mangueras con 2 alambres trenzados: 3"
Mangueras con 4 alambres en espiral: 3"
Mangueras con 6 alambres en espiral: 3"
| Material del cabezal de crimpado | ACERO FORJADO |
| Rango de crimpado | 4-124mm |
| Tamaño de la manguera | 3", 6SN |
| Diámetro de paso | 152mm |
| Diámetro de abertura | 152mm |
| Abertura | +65mm |
| Presión del sistema | 31,5Mpa |
| Fuerza de crimpado | 6400kN |
| Potencia | 5,5kw |
| Voltaje estándar | Individualizable |
| Control | Completamente automático |

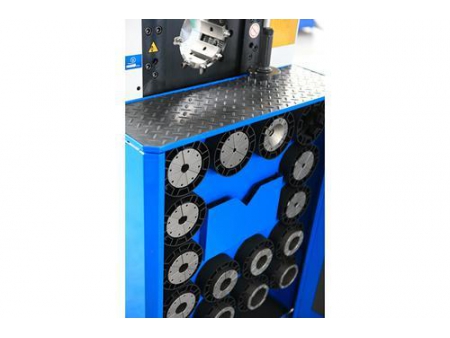

| Terrajas estándar | 15 sets |
| Peso | 1350kg |
| Dimensiones (L x W x H) | 980*1000*1600mm |
Detalles
El material del pistón, de la tapa de cilindro y del tanque de aceite es cromo 40, con una dureza superficial de HRC26-30 y una dureza de la capa operativa de HRC59-63. Esta última tiene un espesor de 2 mm.
Este material, el cromo 40, tiene gran resistencia a la presión, absorción de las fuerzas de impacto y capacidad de conducción. Estas características hacen más durables a los componentes del sistema.
Funcionamiento

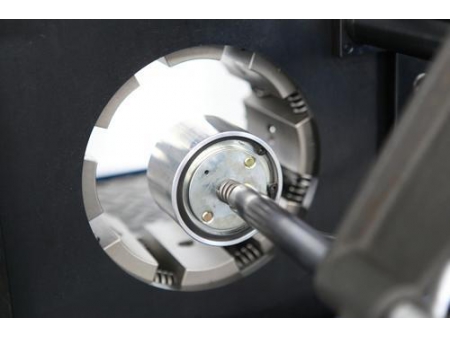

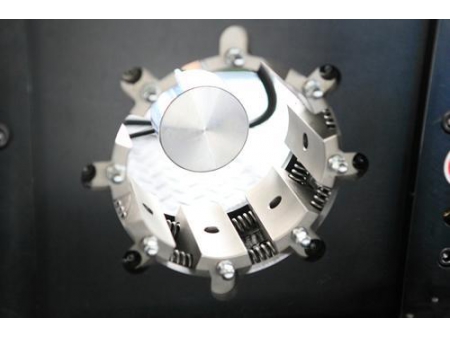

El aceite hidráulico en el que está sumergida la bomba sirve para su enfriamiento y reducción del ruido. La bomba funciona con un motor eléctrico y empuja al aceite hidráulico, que a su vez mueve el pistón. El movimiento termina con la compresión de las terrajas en dirección radial, lo que crimpa el conector de la manguera. El valor de la compresión está predeterminado por el usuario; cuando se alcanza, el movimiento se detiene automáticamente. La válvula magnética de reversión cambia la dirección, y el pistón retrocede. La terraja se expande y el proceso de crimpado finaliza.
