Descripción del producto

ElServomotor de corriente alterna serie 60 tiene control de posición de circuito cerrado, velocidad y torque, solucionando el inconveniente de pérdida de sincronicidad del motor paso a paso. Son aptos para maquinaria de herramientas, equipos médicos, equipos de alta precisión para impresiones, alimentos, elevadores, químicos, industria de la carpintería, etc.

Parámetros técnicos

Modelos de motor	60ST-M00630								60ST-M01330
Potencia nominal W	200								400
Tensión nominal de línea V	220								220
Corriente nominal A	1.2								2.8
Velocidad rpm	3000								3000
Torque nominalN.m	0.637								1.27
Max torque N.m	1.91								3.9
Inercia de rotorKg.m²	0.175x10-4								0.29x10-4
Peso kg	1.16								1.63
No. De codificador de línea PPR	Clase F
Grado de aislación	2500
IP	IP65
Ambiente de trabajo	Temperatura: -20℃ ~ + 40℃ Humedad: humedad relativa＜90% (anti congelante)
Enchufe de bobina	Cable de bobinado				U (rojo)			V (amarillo)			W (azul)			PE (amarillo, verde, negro)
	Enchufe No.				1			2			3			4
Enchufe de codificador	Cable de señal	5V	0V	B+	Z-	U+	Z+	U-	A+	V+	W+	V-	A-	B-	W-	PE
	Enchufe	2	3	4	5	6	7	8	9	10	11	12	13	14	15	1

Código de modelo:
( Tome 60 - ST - M - 00630 Z1 como ejemplo.)
60: No.de marco;
ST: onda de accionamiento sinusoidal;
M: Código de componentes de retroalimentación que es un codificador M-fotoeléctrico;
00630: código de parámetros de funcionamiento. Los primeros tres números indican la torsión nominal y después de dos indica velocidad nominal. Por ejemplo, 00630 implica que la torsión es 0.6N.m y la velocidad nominal es 3000rpm.
Z1: código derivado. Z1 singnifica freno magnético y Z2, freno de imanes permanentes.

Dimensiones de instalación y externas:

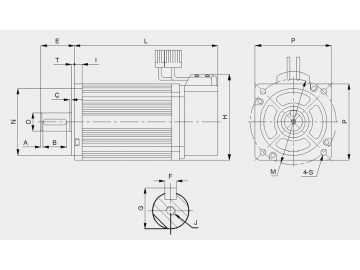

Gráfico de dimensiones

Motor model	A	B	C	D	E	F	6	H	I	T	M	N	P	S	L*	L2*
60ST-M00630	2	20	2	⌀14	30	5	16	72	8	3	⌀70	⌀50	60	⌀5.5	127	175
60ST-M01330	2	20	2	⌀14	30	5	16	72	8	3	⌀ 70	⌀50	60	⌀5.5	152	200

Nota: La unidad es mm. L es el largo del motor eléctrico sin freno. L2 es el largo del motor con freno de imanes permanentes.

Zhouyi es un fabricante y proveedor líder de servomotores de CA serie 60 y se especializa en el diseño y la fabricación de motores industriales, reductores de velocidad y engranajes desde 1990. Con el proceso de fabricación de acuerdo con el estándar IEC, nuestra empresa se dedica a proporcionar los motores eléctricos de corriente alterna de alta calidad con una variedad de selecciones de modelos y configuraciones para satisfacer sus necesidades específicas de los equipos y máquinas.
