Características del producto
Prevención de pérdida de trabajo

El sensor de presión detecta la presión de la salida, y transfiere la señal al PLC. Luego El PLC controla la frecuencia de salida del inversor, logrando la frecuencia variable continua. Una vez que la presión aumenta, disminuye la frecuencia de salida; y al momento en que la presión disminuye, aumenta la frecuencia de salida. Cuando el sistema no necesita aire, el inversor entra en modo de reposo.

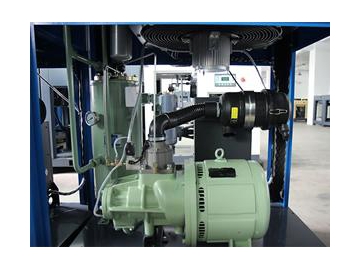

Componentes del compresor de tornillo con motor de imán permanente
1. Elemento compresor de doble tornillo

El elemento compresor adopta tecnología alemana GU que es la tercera generación de elementos compresores de doble tornillo asimétricos, y un diseño de entrada de aire axial. La vida útil del diseño del cojinete NFK durable es superior a 120,000 horas.

2. Motor confiable y eficiente
Utiliza un motor de operación continua más eficiente y confiable que cuenta con la certificación CE, tiene un índice de protección IP23, y grado de aislamiento de clase F.

3. Motor PM de alta eficiencia
Está equipado con el motor PM de alta eficiencia que en comparación con el motor de alta eficiencia tradicional, cuenta con un mejor rendimiento de ahorro de energía, especialmente bajo la velocidad de rotación constante o variable.
El motor y el elemento compresor están directamente integrados en una sola estructura, reduciendo el consumo de energía de la transmisión, y logrando una alta eficiencia.
El motor puede arrancar de inmediato después de apagarlo; los arranques y paradas no disminuirán la vida útil del motor; la corriente de arranque es inferior al 100% de la corriente de carga completa.
El motor PM adopta un imán permanente NdFeB de alta eficiencia. No tiene pérdida magnética en 120℃. Su vida útil supera los 15 años.
La bobina del estator adopta el inversor especial de alambre esmaltado resistente en corona. Tiene buen rendimiento aislante y mayor vida de servicio. El motor presenta un pequeño volumen, alrededor de 1/3 del tamaño de los motores tradicionales, que hace que ahorre espacio. La instalación única y patentada se puede desmontar de forma instantánea y cómoda.

4. Válvula fiable y de alta calidad
Miles de pruebas de seguridad y fiabilidad garantizan la calidad y durabilidad de la válvula de admisión, la válvula de presión mínima, la válvula termostática y la válvula de seguridad.

5. Filtro de alta calidad
Adopta el separador de aire-aceite, el filtro de aceite, y el elemento del filtro de aire de marca propia, seguros y confiables. El separador de aire-aceite separa completamente el contenido de aceite menor a 3 PPM; el filtro de aire y el filtro de aceite son eficientes y tienen una larga vida útil.

6. Separador de aire-aceite
El separador de aire-aceite de alta eficiencia presenta triple separación centrifuga, gravedad y filtración, lo que conduce a un aceite remanente inferior a 3ppm.

1º separación: Centrifuga
La mezcla de aire comprimido en el interior del compresor y el aceite giran en el separador bajo la fuerza centrífuga.

2º separación: Gravedad
Después de la separación centrífuga, la mezcla aire-aceite perfora la pared interior del depósito de aire-aceite, y fluye hacia la parte inferior del recipiente. En la parte inferior, el filtro magnético elimina el polvo de hierro y otros metales pequeños succionados junto con el aire, evitando que el separador se raye.

3º separación: Filtración
Adopta el separador plegable de aire-aceite para aumentar el área.
Con la fibra como el cuerpo principal, el filtro del cilindro recoge el lubricante de atomización del aire.

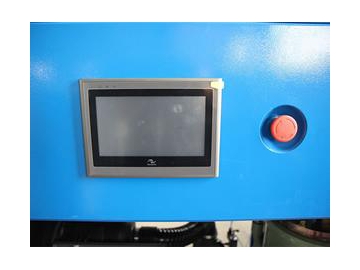

7. Panel táctil LCD con micro-computadora en inglés/chino
El sistema de control del compresor de tornillo se usa por medio del controlador táctil LCD en chino y en inglés. Soporta el control remoto y la cadena de mando, el puerto de comunicación RS 485, protocolos de comunicación Modbus, y puede elegir otro acuerdo de comunicación.

1) Características del controlador por micro-computadora
1. Panel táctil LCD en inglés y chino;
2. Protección integral del motor contra cortocircuitos, obstrucciones, falta de fase, sobrecarga, desequilibrio;
3. Control de arranque y corte del motor;
4. Protección y medición de la protección de inversión del compresor;
5. Detección y visualización de múltiples temperaturas ;
6. Ajuste automático de carga del compresor, garantiza la estabilización de la presión;
7. Control de larga distancia o local;
8. Control de operación de una o múltiples máquinas;
9. Función de comunicación RS-485;
10. Control remoto móvil GPRS. (Opcional)

2) Funciones de aviso y advertencia del controlador por micro-computadora
1. Señal de aviso de reemplazo del filtro de aire;
2. Señal de aviso de reemplazo del filtro de aceite;
3. Señal de aviso de reemplazo del separador de aire-aceite;
4. Señal de aviso de reemplazo del aceite.

3) Protección del controlador por micro-computadora
1. Protección del motor: protección del motor del compresor contra corto circuitos, obturaciones, falta de fase, desequilibrio de la potencia trifásica;
2. Protección del aire comprimido a alta temperatura;
3. Protección de la inversa del compresor;
4. Protección de exceso de presión;
5. Protección del sensor de temperatura y del sensor de presión;

Aplicaciones del compresor de tornillo con motor de imán permanente
El compresor de aire de Jufeng se utiliza mucho en toda clase de industrias a nivel mundial, incluyendo la electrónica, la eléctrica, del agua, de protección ambiental, petrolera, química, minera, metalúrgica, farmacéutica, alimenticia, aeroespacial, naval, militar, de investigación científica, de la madera, textil, de impresión, del vidrio, de la construcción, de materiales de construcción y otras industrias.

Los compresores de aire se pueden clasificar en tres grupos: de grado consumidor, profesional e industrial.
• Los compresores de aire de grado consumidor se pueden describir como panqueque o modelo de una sola etapa. Se usan para las tareas del hogar como inflar los neumáticos y productos inflables y algunas herramientas de aire de baja carga como grapadoras y pistolas de clavos.
• Los compresores de aire de grado profesional proporcionan más potencia y mayor aire presurizado. Pueden ser los modelos recíproco de dos etapas o de tornillo rotatorio y proporcionan más potencia para ejecutar varias herramientas neumáticas a la vez con el uso intermitente.
• Los compresores de aire de grado industrial serán el obrero de una planta de fabricación o la fuente de energía confiable en una plataforma petrolífera. Están diseñados para proporcionar un flujo constante de aire comprimido durante largos períodos de tiempo y puede tener picos fluctuantes en uso típico en las principales plantas de fabricación. Estos compresores están fabricados con componentes de alta calidad que permiten la personalización para ambientes específicos a fin de mejorar el rendimiento, la eficiencia energética y la fiabilidad.

Precauciones del compresor de tornillo con motor de imán permanente
1. Potencia estándar: 380V/50HZ/3PH, 415V/220V/60HZ y se pueden personalizar otros voltajes.
2. Método de arranque: 10A o arranque directo por debajo,15A o arranque estrella triángulo superior.
3. Temperatura del ambiente de trabajo: -5℃-45℃;
4. Método de conducción: conducción por banda / conducción directa.
5. Aceptamos consultas y pedidos de presión personalizada de hasta 16 bar
6. La empresa realiza mejoras en el producto y se reserva el derecho de ajustar los parámetros de diseño sin previo aviso. 6.

Acerca del mantenimiento
1º mantenimiento: luego de 500 horas de funcionamiento
2º mantenimiento subsecuente: Cada 2000 a 2500 horas de funcionamiento

Parámetros técnicos del compresor de tornillo con motor de imán permanente
Modelo Potencia FAD Presión Dimensión L*An*Alt Peso
JM-20A 15kw 2.5 0.7MPa 980×800×1190 370kg
2.3 0.8MPa
2.1 1.0MPa
JM-25A 18.5kw 3.2 0.7MPa 1150×880×1300 490kg
3 0.8MPa
2.7 1.0MPa
2.4 1.2MPa

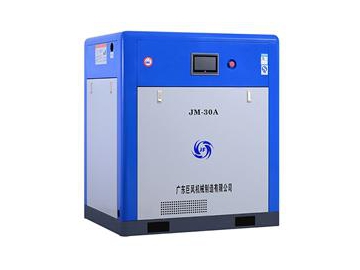

JM-30A 22kw 3.8 0.7MPa 1150×880×1300 510kg
3.6 0.8MPa
3.2 1.0MPa
2.9 1.2MPa
JM-40A 30kw 5.3 0.7MPa 1150×880×1300 560kg
5 0.8MPa
4.5 1.0MPa
4 1.2MPa
JM-50A 37kw 6.8 0.7MPa 1300×950×1420 710kg
6.2 0.8MPa
5.6 1.0MPa
5 1.2MPa
JM-60A 45kw 7.4 0.7MPa 1300×950×1420 730kg
7 0.8MPa
6.3 1.0MPa
5.7 1.2MPa
JM-75A 55kw 10.5 0.7MPa 1900×1250×1600 1200kg
9.6 0.8MPa
8.5 1.0MPa
8.7 1.2MPa
JM-100A 75kw 13.4 0.7MPa 2000×1250×1670 1340kg
12.8 0.8MPa
11.2 1.0MPa
10.5 1.2MPa
JM-120A 90kw 16 0.7MPa 2000×1250×1670 1420kg
15.4 0.8MPa
13.6 1.0MPa
12.8 1.2MPa
JM-150A 110kw 21 0.7MPa 2500×1470×1840 2120kg
19.8 0.8MPa
17.2 1.0MPa
16.5 1.2MPa
JM-175A 132kw 24.5 0.7MPa 2500×1470×1840 2200kg
23.4 0.8MPa
20.6 1.0MPa
19.5 1.2MPa
