Características principales del reactor industrial

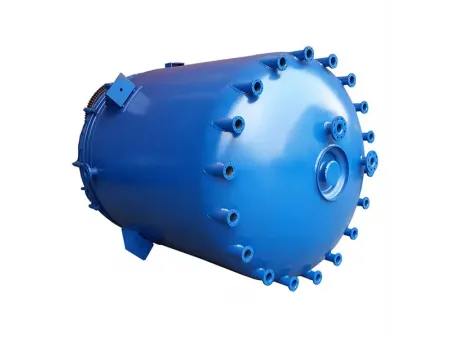

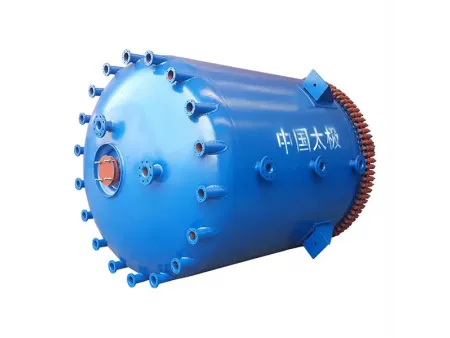

El reactor esmaltado con calentador eléctrico destaca por su rapidez de calentamiento, excelente resistencia a altas temperaturas, alta seguridad y facilidad de uso.
Este equipo revestido de vidrio incorpora las tecnologías más avanzadas a nivel nacional e internacional. Se utiliza principalmente en la industria de los fármacos, químicos, alimentos, aditivos e iluminación.
Nuestro reactor industrial está formado por el cuerpo, tapa, agitador, camisa, tubo calentador, soporte, unidad de accionamiento, unidad de sello, etc. El cliente puede escoger el material y las boquillas de acuerdo con sus requisitos de proceso. Además, personalizamos los reactores de acuerdo.
Revestimos la superficie interior del reactor químico con esmalte TJ09, utilizando una tecnología de esmaltado muy sofisticada; esto garantiza una larga vida útil y resistencia óptima a la corrosión, impactos mecánicos y cambios de temperatura.
Ofrecemos diferentes modelos de reactor esmaltado con calentador eléctrico: K50L, K100L, K200L, K300L, K500L, K1000L, K1500L, K2000L, K3000L, K4000L, K5000L, etc.

Principio de trabajo del reactor revestido de vidrio

Nuestro reactor vidriado incorpora una barra de calentamiento eléctrico que calienta el aceite de transferencia térmica de la camisa. Mientras se la temperatura incrementa hasta alcanzar el nivel deseado, se utiliza un instrumento de control y medición de temperatura para controlar la barra de calentamiento eléctrico y apagarla y conseguir una temperatura constante.

Parámetros técnicos del reactor esmaltado

	Recipiente a presión	Camisa
Presión de diseño (MPa)	0.4/0.6/1.0	ATM
Temperatura de diseño ( ℃ )	-19 ℃ /200℃	-19 ℃ /200℃

Simbolo	Uso
P1-n	Junta del calentador eléctrico
Otros: a, b, c	El uso de la boquilla es el mismo que el de los reactores revestidos de vidrio tipo K de la misma especificación.

Unidad: mm
Especificaciones		K50	K100	K200	K300	K500	K1000	K1500	K2000	K3000	K4000	K5000
Capacidad nominal (L)		50	100	200	300	500	1000	1500	2000	3000	4000	5000
Capacidad total (L)		102	180	325	483	743	1616	2172	2640	4170	5140	6470
Capacidad calculada (Nota 1) (L)		71	128	247	369	588	1244	1714	2180	3370	4334	5443
Capacidad de la camisa (L)		84	115	174	218	307	476	300	387	461	774	73
Área de intercambio térmico ( ㎡ )		0.34	0.66	1.26	1.75	2.64	4.55	5.76	7.23	9.33	11.85	13.74
Peso de referencia (kg)		446	527	697	966	1174	1885	2280	2535	3555	4055	4940
Tamaño	d1	500	600	700	800	900	1200	1300	1300	1600	1600	1750
	d2	700	800	900	1000	1100	1400	1450	1450	1750	1750	1900
	d3	809	918	1028	1130	1230	1571	1622	1622	1964	1964	2152
	d6	608	708	810	910	1010	1312	1389	1389	1690	1690	1840
	h	1835	1980	2245	2595	3035	3500	3700	4050	4210	4650	4820
	h1, h2…	Igual que el reactor esmaltado tipo K
DN de la boquilla	a, b, c, d…	Las especificaciones de las boquillas de conexión de la camisa tienen son iguales a las del reactor esmaltado tipo K.
DN de la boquilla de la camisa	p	65	65	65	65	65	65	65	65	65	65	65
	p1-n	p1-4	p1-6	p1-6	p1-6	p1-9	p1-12	p1-12	p1-12	p1-15	p1-15	p1-18
	k1, k2…	Tamaño de las boquillas igual que las del reactor esmaltado tipo K
Accionamiento	DN	40	40	50	65	65	80	80	80	95	95	95
Accionamiento	h5	950	950	953	1170	1170	1320	1320	1320	1360	1360	1360
Nota 1: Capacidad calculada: Volumen bajo brida de cuello.

No.100, Taishan Road, New Century Industrial Park, Guoli, Huantai District, Zibo City, Shandong Province

86-533-8409960

Comentarios

Taiji cuenta con décadas de experiencia en la construcción y entrega de equipos revestidos de vidrio para las industrias química, farmacéutica, de procesamiento de alimentos, entre otros. Estamos certificados para la fabricación de productos revestidos de vidrio por ASME, PED y RTN.
Como fabricante experimentado de recipientes revestidos de vidrio, entendemos la selección, el diseño y la fabricación de equipo de proceso revestido de vidrio y sus piezas de repuesto es fundamental para la confiabilidad de su producción, así como esencial para el proceso seguro y el almacenamiento de productos químicos corrosivos, venenosos y peligrosos.
Por lo tanto, nuestro equipo de acero revestido de vidrio, como el reactor esmaltado y el tanque de almacenamiento, el recipiente a presión es el estándar reconocido por mucho tiempo en las industrias de procesos químicos. Taiji tiene la capacidad de adaptar nuestros servicios a sus necesidades individuales para brindarle la solución ideal.
