Acople rígido (Cierre angular empernado) Fabricante

Acople rígido (Cierre angular empernado)

Solicite un presupuesto

Nosotros: http://grooved-fittings.com.ar/1-3-angle-pad-rigid-coupling.html

Accesorios ranurados de hierro dúctil

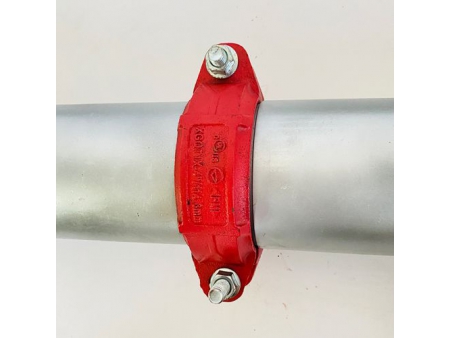

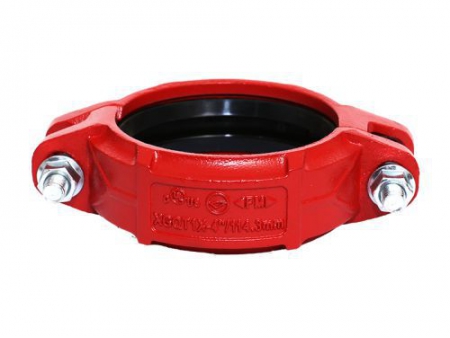

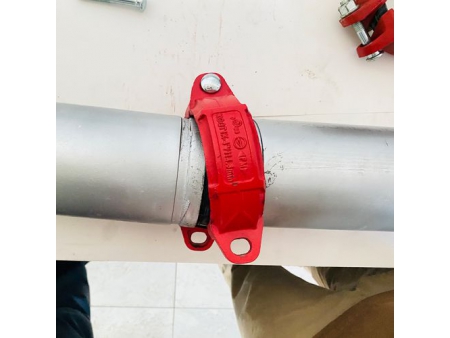

El acope rígido con cierre angular empernado es un acople rígido estándar con un diseño de cierre angular empernado, adecuado para servicios de tuberías de presión media. Este acople rígidoestá diseñado para lograr rigidez angular y axial sujetando firmemente la base de la ranura.

Especificaciones principales

Tamaños disponibles: 1~12 pulgada |DN25~DN300
Presion de trabajo: 300PSI/2.07MPa
Certificado: FM/UL/CE certificado
Recubrimiento: epoxi/galvanizado
Color: rojo/naranja/blanco, etc.
Material: hierro dúctil

Especificaciones

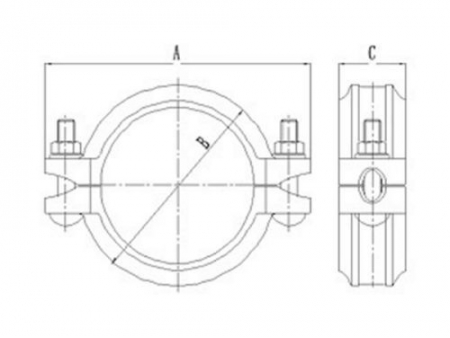

Tamaño nominal	Diámetro exterior de la tubería	Dimensiones			Tamaño del perno
mm/pulgadas	mm/pulgadas	mm/pulgadas			No.-tamaño mm
mm/pulgadas	mm/pulgadas	A mm	B mm	C mm	No.-tamaño mm
25/1	33.7/1.327	58/2.28	98/3.85	45/1.77	3/8*45-2
32/(1 1/4)	42.4/1.669	68/2.68	106/4.17	45/1.77	3/8*45-2
40/(1 1/2)	48.3/1.9	74/2.91	114/4.49	45/1.77	3/8*45-2
50/2	60.3/2.375	86/3.39	128/5.04	45/1.77	3/8*55-2
65/(2 1/2)	73/2.875	98/3.86	137/5.39	45/1.77	3/8*55-2
65/(2 1/2)	76.1/3	103/4.06	141/5.55	45/1.77	3/8*55-2
80/3	88.9/3.5	114/4.49	158/6.22	45/1.77	3/8*55-2
100/4	114.3/4.5	143/5.63	192/7.56	49/1.93	1/2*65-2
125/5	139.7/5.5	172/6.77	222/8.74	50/1.96	1/2*75-2
150/6	165.1/6.5	199/7.83	252/9.92	50/1.96	1/2*75-2
150/6	168.3/6.625	202/7.95	252/9.92	50/1.96	1/2*75-2
216/8	216.1 8.51	258/10.16	322/12.67	58/2.28	5/8*95-2
200/8	219.1/8.625	258/10.16	322/12.67	58/2.28	5/8*95-2
267/8	267.2/10.52	313/12.32	390/15.35	58/2.28	3/4*110-2
250/10	273/10.75	320/12.60	394/15.51	60/2.36	3/4*110-2
318/12	318.3/12.53	369/14.53	450/17.72	58/2.28	3/4*120-2
300/12	323.9/12.75	372/14.64	450/17.72	64/2.51	3/4*120-2

¿Cuáles son las ventajas del acople rígido con cierre angular empernado?

Los requisitos de soporte y suspensión cumplen con los estándares de ANSIB31.1, B31.9 y NFPA13.
El acople de cierre angular empernado proporciona una conexión rígida con alta precisión de alineación axial, lo que puede reducir la vibración y reducir el ruido.
El acople o acoplamiento se puede voltear fácilmente quitando un solo perno.

¿Cuáles son las aplicaciones del acople rígido (cierre angular empernado)?

El acople rígido con cierre angular empernado se usa generalmente para conectar tuberías contra incendios, sistemas de tuberías HVAC industriales, tuberías de suministro de agua, tuberías de drenaje, sistemas de transporte de vapor a baja presión, tuberías de túneles y tuberías generales.

¿Cuáles son las ventajas de utilizar sistemas ranuradas de tuberías para la instalación de tuberías al aire libre?

Las condiciones impredecibles que pueden surgir durante la instalación de tuberías al aire libre utilizando métodos tradicionales de conexión de tuberías, como la soldadura, pueden hacer que sea muy desafiante. Los sistemas ranurados de tuberías tienen ventajas en el tendido de tuberías, lo que los convierte en una mejor opción que otras tecnologías de conexión, y se eligen cada vez más para la transferencia de agua en aplicaciones de energía municipal e hidroeléctrica.
